ONU/ONT XPON de modo dual con detección automática GPON Class B+ y EPON PX20+. Puerto óptico SC/APC monomodo con TX 1310 nm / RX 1490 nm / CATV 1550 nm, potencia TX de 0 a +4 dBm y sensibilidad RX de −27 dBm (GPON). Salida coaxial RF F-Female 75 Ω con AGC (≥ 81 ± 2 dBµV, rango 47–1000 MHz). Puerto LAN Gigabit RJ45 con auto-negociación. Modos Bridge y Router, gestión OMCI/OAM/TR-069. Consumo ≤ 4,2 W. Dimensiones 120 × 100 × 30 mm.

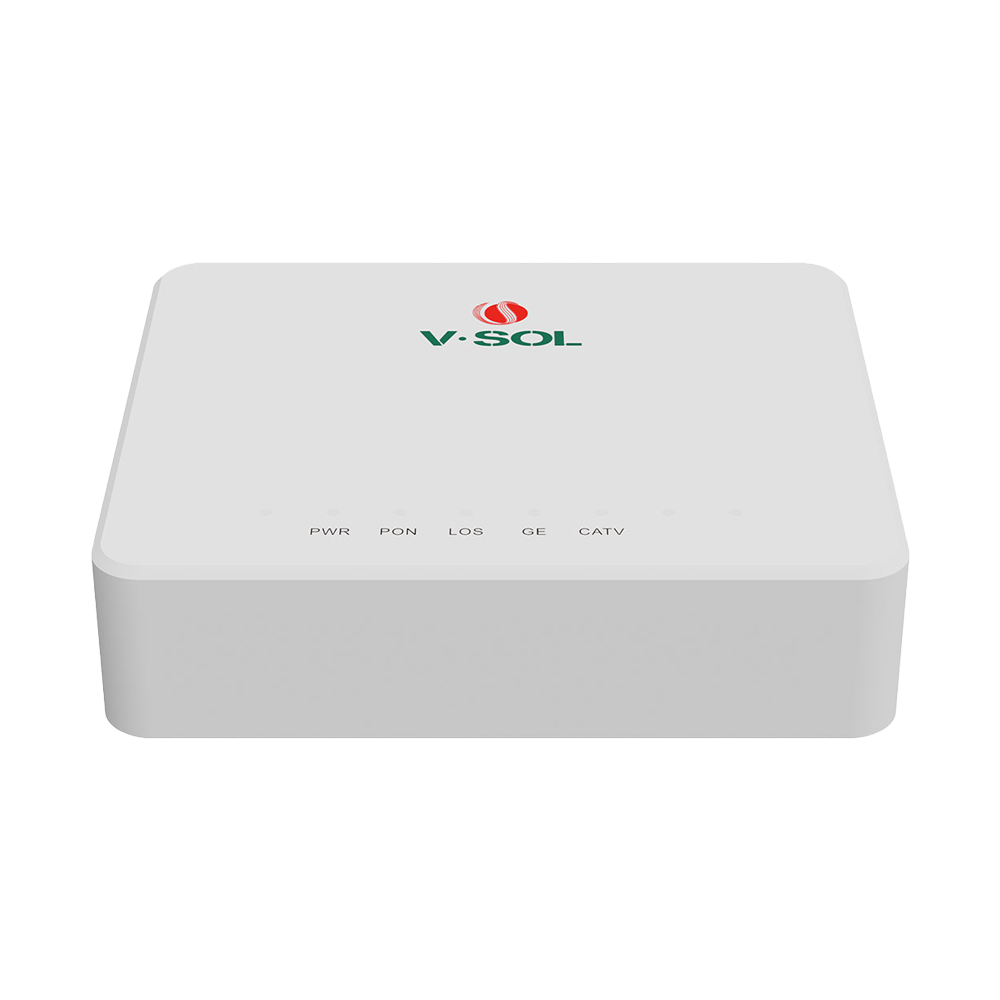

El V-SOL V2801T es una unidad de red óptica (ONU/ONT) XPON de modo dual diseñada para despliegues FTTH Triple Play residenciales. Detecta automáticamente si la red aguas arriba opera en modo GPON Class B+ o EPON PX20+, eliminando la necesidad de configuración manual del estándar óptico. Integra en un único equipo de escritorio o montaje en pared la conectividad de datos Gigabit y la distribución de televisión por cable mediante salida RF con control automático de ganancia (AGC).
El puerto óptico SC/APC monomodo opera con longitudes de onda TX 1310 nm para el canal de datos ascendente, RX 1490 nm para el canal descendente y 1550 nm para la recepción de la señal CATV. La potencia de transmisión se sitúa entre 0 y +4 dBm. La sensibilidad de recepción alcanza −27 dBm en modo GPON y −25 dBm en modo EPON, con niveles de sobrecarga de −8 dBm (GPON) y −3 dBm (EPON). La distancia máxima de transmisión es de 20 km.
La interfaz de televisión emplea un conector coaxial F-Female de 75 Ω con un rango de frecuencia RF de 47 a 1000 MHz, lo que cubre la banda completa de televisión terrestre y por cable. El sistema de control automático de ganancia (AGC) mantiene el nivel de salida RF en ≥ 81 ± 2 dBµV para un rango de entrada óptica de −12 a +2 dBm, garantizando una señal estable independientemente de las variaciones en la potencia óptica recibida. La pérdida de retorno óptico CATV es ≥ 40 dB. La gestión remota de encendido y apagado del módulo CATV está disponible a través de los protocolos de gestión soportados.
El único puerto LAN es un RJ45 Gigabit Ethernet con auto-negociación 10/100/1000 Mbps y Auto-MDI/MDIX. El equipo opera en modo Bridge (puente 802.1D y 802.1ad) o en modo Router de capa 3. En modo Router soporta pila dual IPv4/IPv6, NAT, servidor y cliente DHCP, PPPoE y enrutamiento estático. La gestión de VLAN abarca etiquetado 802.1Q, modo trunk y modo transparente, con soporte de hasta 8 VLANs simultáneas. Para el tráfico multicast dispone de IGMP Snooping v2/v3.
El V2801T incorpora detección de Rogue ONU, mecanismo Dying Gasp para notificación proactiva de fallos de alimentación, filtrado por MAC, IP y URL, y prevención de ataques DoS. La gestión remota se realiza mediante OMCI (ITU-T G.984.x), OAM (CTC 2.1 y 3.0), TR-069, interfaz WEB, Telnet, CLI y SNMP, permitiendo la administración unificada desde el sistema de gestión del operador.
El chasis de 120 × 100 × 30 mm y 0,13 kg adopta una estructura de fibra montada en bandeja (tray-mounted) que facilita el almacenamiento del cable óptico y reduce el riesgo de roturas durante la instalación. El panel frontal incluye cinco indicadores LED: POWER, LOS, PON, LAN y CATV. La alimentación se suministra mediante adaptador externo DC 12 V / 0,5 A, con un consumo máximo de ≤ 4,2 W. El equipo funciona en un rango de temperatura de −10 °C a +55 °C y humedad de 10 % a 90 % sin condensación. Admite instalación en escritorio o montaje en pared.
| Modelo | V2801T |
|---|---|
| Fabricante | V-SOL |
| Tipo de dispositivo | ONU/ONT XPON Triple Play |
| Modos ópticos | GPON Class B+ / EPON PX20+ (detección automática) |
| Conector óptico | 1× SC/APC monomodo |
| Longitud de onda TX | 1310 nm |
| Longitud de onda RX datos | 1490 nm |
| Longitud de onda RX CATV | 1550 nm |
| Potencia TX | 0 a +4 dBm |
| Sensibilidad RX (GPON) | −27 dBm |
| Sensibilidad RX (EPON) | −25 dBm |
| Sobrecarga óptica (GPON) | −8 dBm |
| Sobrecarga óptica (EPON) | −3 dBm |
| Distancia máxima | 20 km |
| Interfaz LAN | 1× RJ45 Gigabit Ethernet 10/100/1000 Mbps Auto-MDI/MDIX |
| Interfaz CATV | 1× conector coaxial F-Female 75 Ω |
| Rango de frecuencia RF | 47–1000 MHz |
| Nivel de salida RF (AGC) | ≥ 81 ± 2 dBµV (entrada óptica −12 a +2 dBm) |
| Pérdida de retorno óptico CATV | ≥ 40 dB |
| Modos de operación | Bridge / Router |
| Funciones capa 3 | IPv4/IPv6 Dual Stack, NAT, DHCP Server/Client, PPPoE, Ruta estática |
| Soporte VLAN | Tag, Trunk, Transparent (hasta 8 VLANs) |
| Multicast | IGMP Snooping v2/v3 |
| Gestión | OMCI, OAM (CTC 2.1/3.0), TR-069, WEB, Telnet, CLI, SNMP |
| Seguridad | Detección Rogue ONU, Dying Gasp, Filtro MAC/IP/URL, Prevención DoS |
| Indicadores LED | POWER, LOS, PON, LAN, CATV |
| Alimentación | DC 12 V / 0,5 A (adaptador externo) |
| Consumo máximo | ≤ 4,2 W |
| Temperatura de operación | −10 °C a +55 °C |
| Humedad de operación | 10 % a 90 % (sin condensación) |
| Dimensiones | 120 mm × 100 mm × 30 mm (L × A × Al) |
| Peso neto | 0,13 kg |
| Montaje | Escritorio / Pared |
