Splitter óptico pasivo 1:16 de V-Sol con 1 conector SC de uplink y 16 conectores SC para ONU. Compatible con soluciones V-Sol y genéricas. Fibra G657A, longitud de onda 1260–1650 nm, pérdida de inserción máx. 13,5 dB, directividad mín. 55 dB, temperatura de funcionamiento −40 °C a 85 °C. Elemento completamente pasivo, sin consumo eléctrico. Diseño compacto de 45×5×4 mm con instalación plug and play.

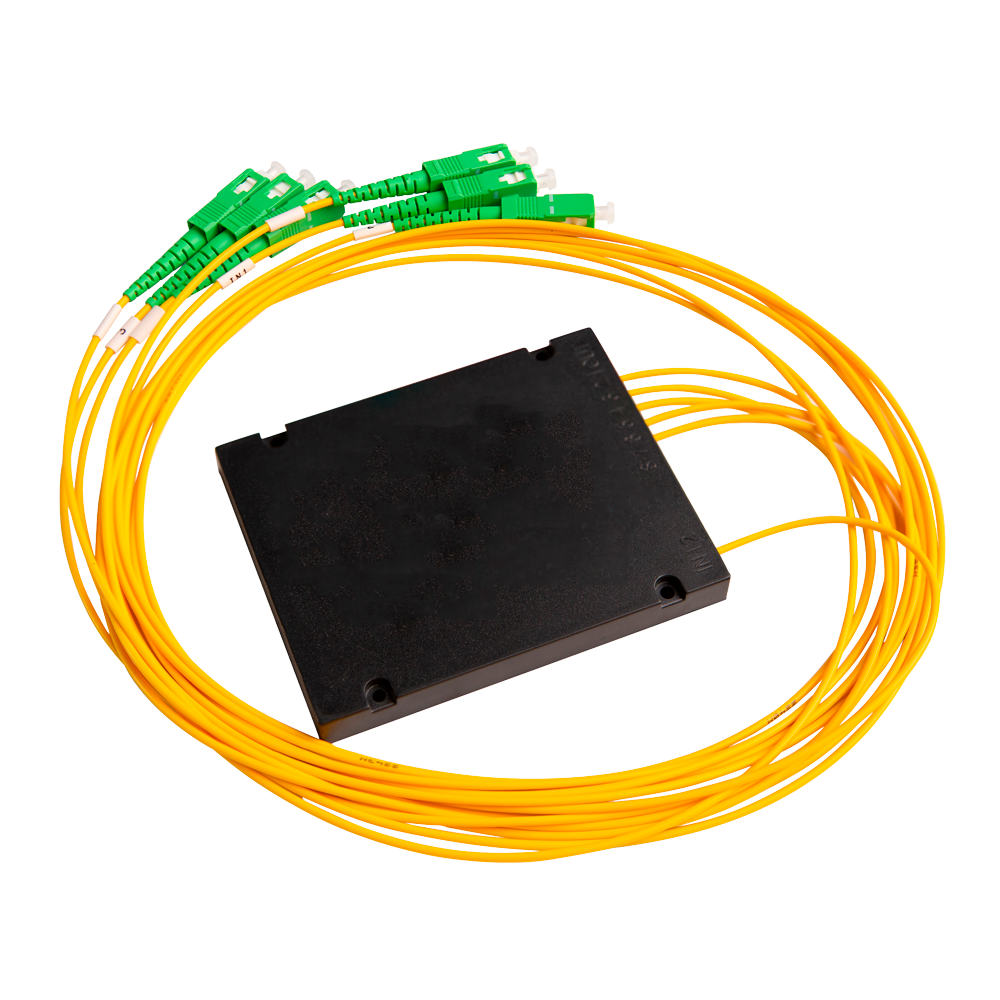

El VSOL-SC-APC-OS2-1M-Y-116-ABS es un splitter óptico pasivo de V-Sol con relación de división 1:16, diseñado para distribuir la señal óptica de una entrada hacia 16 ONU en redes PON. Incorpora un conector SC de uplink y 16 conectores SC en el lado de abonado, es compatible tanto con soluciones V-Sol como con equipos genéricos y no requiere alimentación eléctrica de ningún tipo.
El splitter opera en el rango de longitudes de onda de 1260 nm a 1650 nm sobre fibra monomodo G657A, cubriendo así las bandas habituales de las redes GPON y XGS-PON. La pérdida de inserción máxima es de 13,5 dB y la uniformidad entre puertos no supera 1,0 dB, lo que garantiza una distribución equilibrada de la señal entre las 16 salidas. La pérdida de retorno mínima y la directividad mínima son ambas de 55 dB, asegurando un bajo nivel de reflexiones que podría degradar el enlace. La pérdida dependiente de la polarización es como máximo 0,3 dB y la dependiente de la longitud de onda 0,8 dB. Hay que considerar que cada conector añade una pérdida adicional al presupuesto óptico total. El diseño plug and play y el formato compacto de 45×5×4 mm facilitan su integración en gabinetes, bandejas de empalme y organizadores ópticos mediante múltiples métodos de instalación.
Al tratarse de un elemento completamente pasivo, el splitter no requiere alimentación eléctrica ni genera calor propio, lo que simplifica el diseño de la red y elimina puntos de fallo asociados a la electrónica. La estabilidad de temperatura máxima es de 0,8 dB, con un rango de funcionamiento que abarca desde −40 °C hasta 85 °C, apto para instalaciones en interiores y en armarios de exterior con variaciones térmicas severas.
| Marca | V-Sol |
|---|---|
| Modelo | VSOL-SC-APC-OS2-1M-Y-116-ABS |
| Tipo de splitter | 1:16 |
| Conector uplink | 1 × SC |
| Conectores ONU | 16 × SC |
| Tipo de fibra | PON G657A |
| Longitud de onda admitida | 1260 nm – 1650 nm |
| Pérdida de inserción (máx.) | 13,5 dB |
| Uniformidad (máx.) | 1,0 dB |
| Pérdida de retorno (mín.) | 55 dB |
| Estabilidad de temperatura (máx.) | 0,8 dB |
| Pérdida dependiente de la polarización (máx.) | 0,3 dB |
| Pérdida dependiente de la longitud de onda (máx.) | 0,8 dB |
| Directividad (mín.) | 55 dB |
| Consumo eléctrico | Ninguno (elemento pasivo) |
| Temperatura de funcionamiento | −40 °C a 85 °C |
| Dimensiones | 45×5×4 mm |
