Splitter óptico pasivo 1:4 de V-SOL con fibra monomodo G657A y conectores SC. Rango de longitud de onda de 1260 nm a 1650 nm. Un conector SC de uplink y 4 conectores SC para ONUs. Pérdida de inserción máxima de 7,2 dB, pérdida de retorno mínima de 55 dB y directividad mínima de 55 dB. Elemento pasivo sin consumo eléctrico. Temperatura de funcionamiento de −40 °C a 85 °C. Dimensiones compactas: 40×4×4 mm.

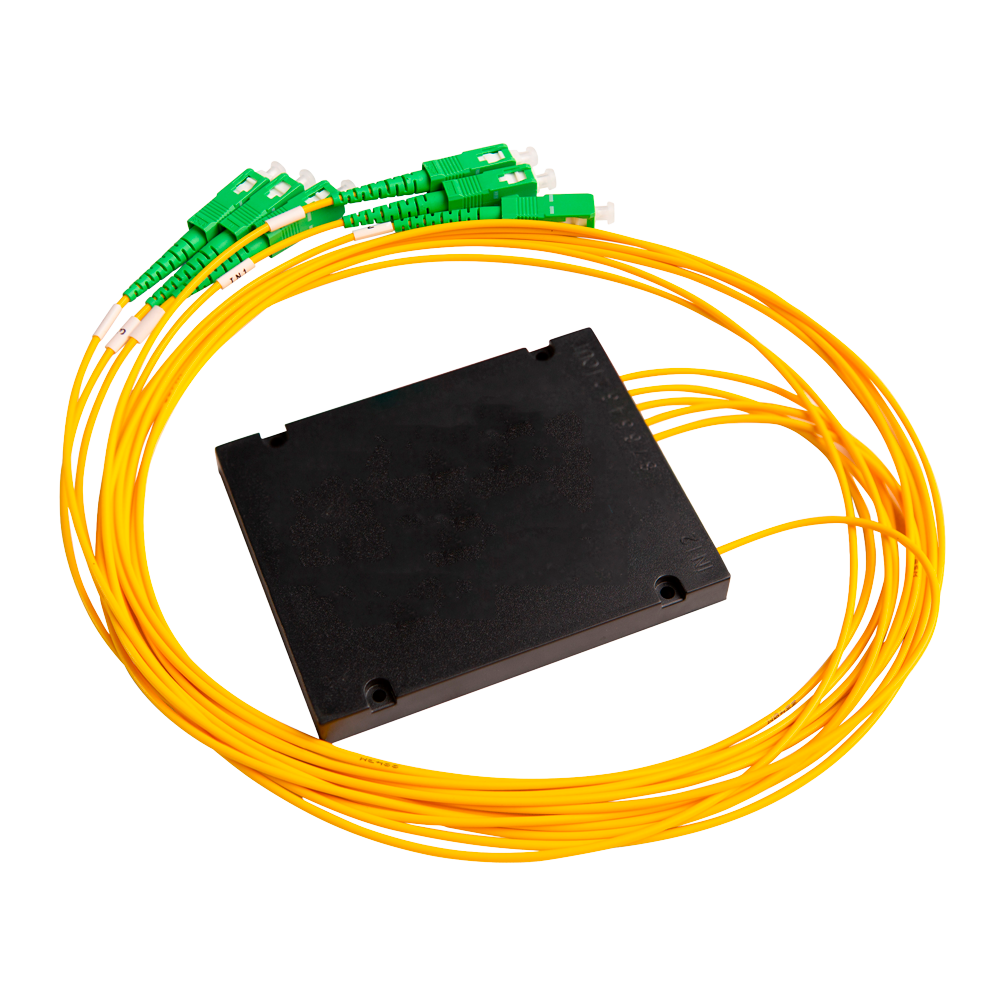

El VSOL-SC-APC-OS2-1M-Y-14-ABS es un splitter óptico pasivo de relación 1:4 fabricado por V-SOL, diseñado para redes de fibra óptica PON con fibra monomodo G657A. Incorpora un conector SC de uplink y cuatro conectores SC para la conexión de ONUs, siendo compatible tanto con soluciones VSOL como con equipos de terceros.
El dispositivo opera en el rango de longitud de onda de 1260 nm a 1650 nm, cubriendo las bandas habituales de las redes GPON y EPON. Su diseño Plug and Play permite múltiples métodos de instalación sin herramientas adicionales. El formato compacto de 40×4×4 mm facilita su integración en bandejas de empalme, cajas de distribución y otros entornos de planta interior con espacio reducido. Al ser un elemento completamente pasivo, no requiere alimentación eléctrica ni mantenimiento activo.
La pérdida de inserción máxima es de 7,2 dB, con una uniformidad máxima entre puertos de 0,6 dB, lo que garantiza una distribución equilibrada de la señal entre las cuatro salidas. La pérdida de retorno mínima y la directividad mínima son ambas de 55 dB, asegurando un aislamiento adecuado. La estabilidad de temperatura máxima es de 0,5 dB y la pérdida dependiente de la polarización máxima de 0,2 dB. La pérdida dependiente de la longitud de onda es como máximo de 0,5 dB. Cada conector SC añadirá una pérdida adicional de 0,2 dB.
| Longitud de onda admitida | 1260 nm – 1650 nm |
|---|---|
| Tipo de fibra | PON (G657A) |
| Tipo de conector | SC |
| Tipo de splitter | 1:4 |
| Puertos uplink | 1 × SC |
| Puertos ONU | 4 × SC |
| Pérdida de inserción (máx.) | 7,2 dB |
| Uniformidad (máx.) | 0,6 dB |
| Pérdida de retorno (mín.) | 55 dB |
| Estabilidad de temperatura (máx.) | 0,5 dB |
| Pérdida dependiente de la polarización (máx.) | 0,2 dB |
| Pérdida dependiente de la longitud de onda (máx.) | 0,5 dB |
| Directividad (mín.) | 55 dB |
| Consumo eléctrico | Ninguno (elemento pasivo) |
| Temperatura de funcionamiento | −40 °C ~ 85 °C |
| Dimensiones | 40×4×4 mm |
