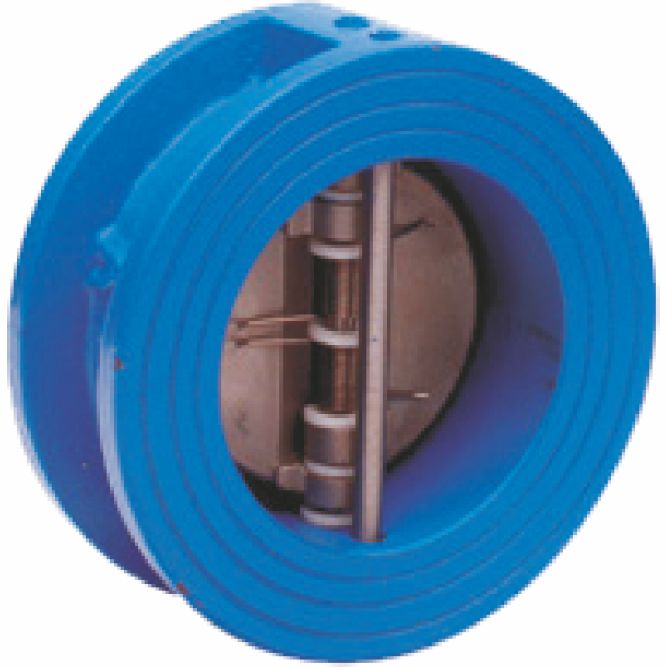

Válvula de Retención Doble Clapeta Wafer

La válvula de retención doble clapeta es un dispositivo antirretorno de diseño compacto tipo wafer, fabricada para instalación entre bridas según EN-1092-1. Su mecanismo de doble disco articulado garantiza un cierre rápido y estanco, minimizando el golpe de ariete y las pérdidas de carga en sistemas de protección contra incendios.

Características técnicas

• Cuerpo en fundición dúctil GGG50 con alta resistencia mecánica
• Doble clapeta con muelles de acero inoxidable AISI 316
• Presión nominal PN16, compatible con bridas PN10/PN16
• Temperatura de trabajo: -20°C a +120°C
• Montaje tipo wafer entre bridas según EN-1092-1
• Diámetros disponibles: DN50, DN65, DN80, DN100, DN125, DN150, DN200 y DN250
• Diseño de paso completo con baja pérdida de carga

Aplicaciones PCI

Esta válvula de retención doble clapeta se instala en redes de rociadores automáticos conforme a UNE-EN 12845, sistemas de BIE según UNE-EN 671 y alimentaciones de grupos de bombeo. Su función principal es impedir el retroceso del flujo, protegiendo bombas y equipos aguas arriba. El diseño wafer permite su instalación en espacios reducidos sin necesidad de contrabridas adicionales, ideal para salas de bombas y cuartos técnicos donde el espacio es limitado.

Normativa aplicable

• UNE-EN 12845: Sistemas de rociadores automáticos – Diseño e instalación
• NFPA 13: Norma para instalación de sistemas de rociadores
• RIPCI RD 513/2017: Reglamento de instalaciones de protección contra incendios
• EN-1092-1: Bridas y sus uniones – Bridas circulares para tuberías

Instalación y mantenimiento

La instalación debe realizarse por empresa mantenedora habilitada según RIPCI, respetando la flecha de flujo grabada en el cuerpo. Se recomienda instalar con la válvula en posición horizontal o vertical con flujo ascendente. El apriete de los espárragos debe ejecutarse en cruz con par gradual según diámetro de brida. Tras la instalación, realizar prueba hidrostática a 1,5 veces la presión de trabajo. El mantenimiento trimestral incluye inspección visual y verificación de estanqueidad; la revisión anual contempla desmontaje y comprobación de clapetas y muelles según programa RIPCI.

Comprar válvula de retención doble clapeta en Serior.com

Factura con documentación técnica y certificados de conformidad incluidos. Contacta con nuestro equipo técnico para asesoramiento en dimensionado y compatibilidad con tu instalación PCI. Descubre también nuestra gama completa de Rociadores, BIE y Ranurado Victaulic.

Preguntas frecuentes

¿Cumple NFPA 13 / UNE-EN 12845?

Sí, esta válvula de retención doble clapeta está diseñada para cumplir los requisitos de ambas normativas en sistemas de rociadores automáticos y redes de abastecimiento PCI.

¿Qué diferencia hay con una válvula de retención ranurada Victaulic?

La principal diferencia radica en la conexión: esta válvula es tipo wafer para montaje entre bridas, mientras que las Victaulic utilizan acoplamientos ranurados. Ambas son válidas según normativa, eligiendo una u otra según el tipo de tubería instalada.

¿Compatible con tubería ranurada o solo brida/rosca?

Este modelo está diseñado exclusivamente para montaje entre bridas PN10/PN16. Para instalaciones con tubería ranurada, consulta nuestras válvulas de retención con extremos ranurados compatibles con sistemas Victaulic.
