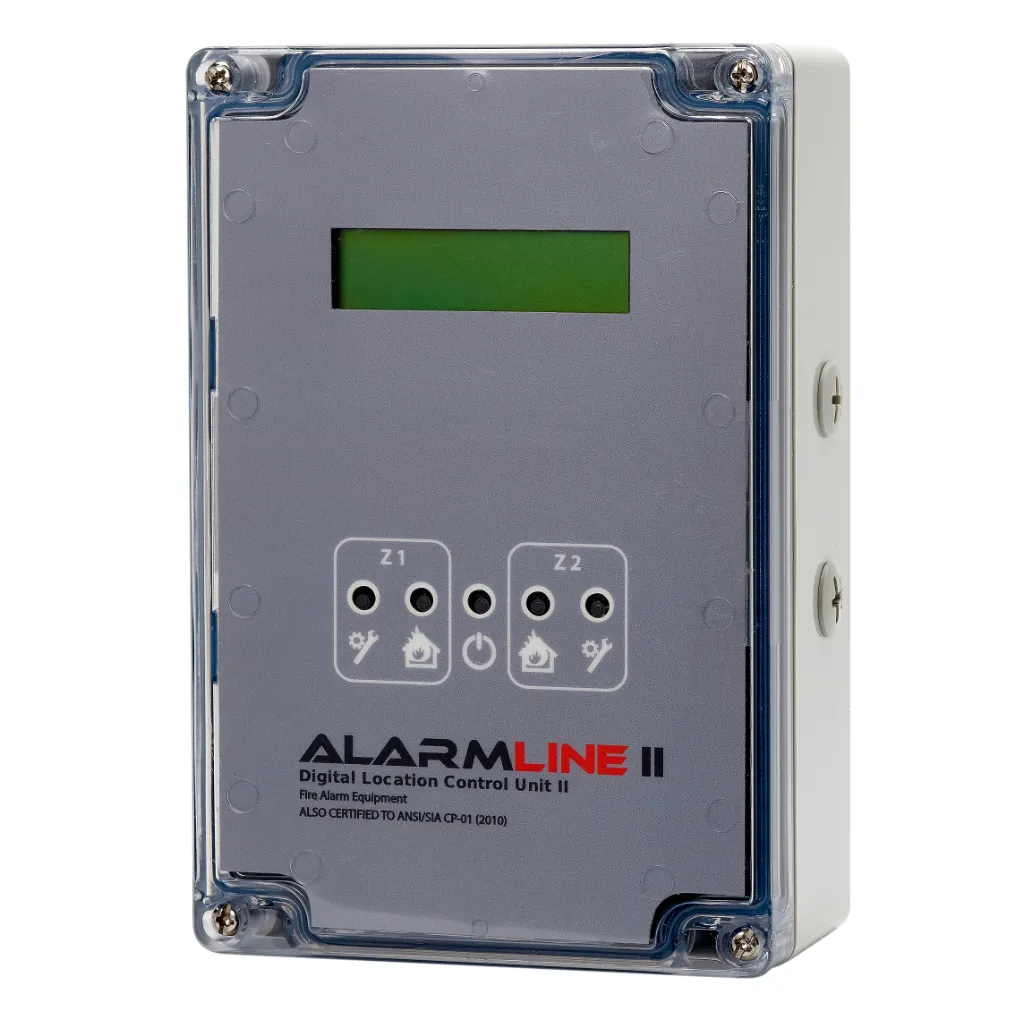

La ADLCU-2 de Kidde Commercial es una unidad de control de dos zonas diseñada para supervisar cable lineal de detección de calor digital AlarmLine II. Calcula y muestra la distancia al punto de alarma en metros y pies, soporta modos independiente e interlock, comunicación Modbus RTU RS-485, clasificación IP65 y alimentación de 12 a 36 Vcc. Cubre hasta 3 km de cable por zona.
La ADLCU-2 de Kidde Commercial es una unidad de control de posición digital de dos zonas para la supervisión del cable lineal de detección de calor AlarmLine II. Calcula y muestra automáticamente la distancia al punto de alarma, en metros y pies, facilitando una respuesta rápida y precisa ante cualquier condición de sobrecalentamiento o incendio.
La unidad debe instalarse entre el cable digital lineal AlarmLine II y un panel de control de alarma de incendio convencional o direccionable. Consulte el datasheet oficial para los detalles de cableado y puesta en marcha.
La ADLCU-2 permite configurar sus dos zonas en modo Independiente, donde cada zona actúa de forma autónoma y activa su propia salida de alarma o avería, o en modo Interlock (detección de coincidencias), en el que la salida de alarma solo se activa cuando ambas zonas detectan simultáneamente una condición de sobrecalentamiento. Este segundo modo añade una capa adicional de seguridad frente a falsas alarmas.
Cuando se produce una condición de alarma, la unidad calcula automáticamente y muestra en su display retroiluminado de 2 líneas y 16 caracteres la distancia exacta a lo largo del cable hasta el punto de alarma, expresada tanto en metros como en pies. Esto agiliza la intervención del equipo de mantenimiento o extinción.
La ADLCU-2 incorpora una salida Modbus RTU de dos hilos RS-485 que permite emitir el estado de cada zona hacia sistemas de control de procesos industriales, ampliando su capacidad de integración en entornos industriales complejos.
La caja de policarbonato en color gris RAL 7035 ofrece clasificación IP65 y está preparada para instalación en interior con rango de temperatura de operación de -20 a +50 °C. Sus dimensiones compactas (120 × 180 × 60,5 mm) y sus entradas de cable M16 y M12 facilitan la instalación. La unidad cumple con las directivas CE y cuenta con certificación UL, así como conformidad RoHS.
| Número de zonas | 2 |
|---|---|
| Longitud de zona | 1 a 3000 m |
| Tensión de alimentación | 12 a 36 Vcc |
| Consumo en reposo | < 7 mA a 24 Vcc |
| Consumo en alarma | < 40 mA a 24 Vcc |
| Salidas de alarma | 2 × contactos de relé sin tensión |
| Salidas de avería | 2 × fototransistor opto-aislado |
| Conectividad | Modbus RTU (RS-485, dos hilos) |
| Resistencia final de línea | 1 kΩ |
| Terminales | 0,08 a 4 mm² (28 a 11 AWG) |
| Display | 2 líneas, 16 caracteres, retroiluminado |
| Indicadores LED | 5 × LED (1 verde alimentación, 2 rojo alarma, 2 naranja avería) |
| Zumbador interno | 2,4 kHz señal pulsante |
| Entradas de cable | 2 × M16 y 4 × M12 |
| Dimensiones (A × H × F) | 120 × 180 × 60,5 mm |
| Material de la caja | Policarbonato |
| Color | Gris (RAL 7035) |
| Clasificación IP | IP65 |
| Temperatura de operación | -20 a +50 °C |
| Entorno | Interior |
| Certificaciones | CE, UL |
La ADLCU-2 es adecuada para instalaciones industriales donde se requiere supervisión perimetral o lineal de temperatura mediante cable AlarmLine II, como túneles de cables, salas de equipos eléctricos, industria petroquímica u otros entornos donde la detección precisa del punto de sobrecalentamiento sea crítica para la seguridad.
