Tuerca Unión Junta Cónica Hierro Maleable Galvanizado PCI

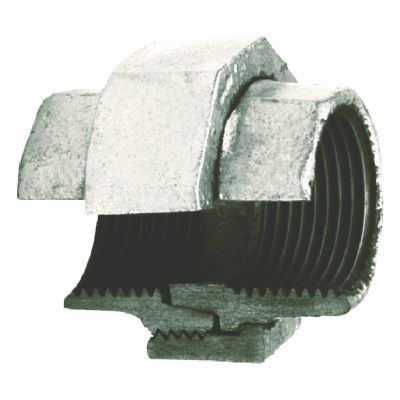

Tuerca unión junta cónica en hierro maleable galvanizado

La tuerca unión junta cónica es un racor 3 piezas diseñado para crear uniones desmontables estancas en instalaciones de protección contra incendios. Fabricada en hierro maleable galvanizado conforme a EN 10242, garantiza estanqueidad mediante cierre cónico metal-metal sin necesidad de juntas elastoméricas adicionales. Disponible en medidas desde ⅜” hasta 4″ para adaptarse a cualquier requerimiento de instalación PCI.

Características técnicas

• Material: hierro maleable galvanizado según EN 10242
• Rosca BSP hembra-hembra conforme a ISO 228-1 (paralela) e ISO 7-1 (cónica)
• Medidas disponibles: ⅜”, ½”, ¾”, 1″, 1 ¼”, 1 ½”, 2″, 2 ½”, 3″ y 4″
• Presión nominal: PN25 (25 bar)
• Rango de temperatura: -20°C a +120°C
• Acabado galvanizado en caliente para protección anticorrosiva
• Marcado CE según normativa europea

Aplicaciones en instalaciones PCI

Este racor 3 piezas cónico se emplea en puntos donde se requiere desmontaje periódico sin afectar al resto de la instalación. En redes de BIE conforme a UNE-EN 671, permite la conexión desmontable de equipos para mantenimiento. En sistemas de rociadores según UNE-EN 12845, facilita la instalación de válvulas de control y componentes que requieren inspección. También se utiliza en columna seca y grupos de presión donde el acceso para revisión es obligatorio.

Normativa aplicable

• EN 10242: especificación de material para accesorios roscados de hierro maleable
• ISO 228-1 e ISO 7-1: dimensiones y tolerancias de roscas BSP
• UNE-EN 12845: requisitos para sistemas de rociadores automáticos
• RIPCI RD 513/2017 y CTE DB-SI: reglamentación española de instalaciones PCI

Instalación y mantenimiento

La instalación debe realizarla un instalador autorizado RIPCI. Aplicar cinta PTFE o estopa en las roscas macho antes del apriete. Tras el montaje, efectuar prueba hidrostática a PN25 para verificar estanqueidad del cierre cónico. El mantenimiento trimestral por el titular incluye inspección visual de la unión; la revisión anual por empresa autorizada RIPCI verificará ausencia de fugas y estado del galvanizado. La vida útil supera los 25 años en condiciones normales de servicio.

Comprar tuerca unión junta cónica para instalaciones PCI

Factura con certificados de material y conformidad para justificación ante inspecciones RIPCI. Consulta también nuestros sistemas de ranurado Victaulic para instalaciones de gran diámetro.

Preguntas frecuentes

¿Qué diferencia hay entre rosca BSP paralela y cónica?

La rosca paralela (G) mantiene diámetro constante y sella con junta; la cónica (R) sella por interferencia del propio roscado. En tuercas unión cónicas, el cierre se produce en el asiento interno metal-metal.

¿Cumple el RIPCI?

Sí, al fabricarse según EN 10242 y cumplir PN25, satisface los requisitos del RIPCI RD 513/2017 para redes de agua contra incendios.

¿Puedo combinarlo con sistema ranurado Victaulic?

Sí, mediante adaptadores roscado-ranurado. Consulta nuestra gama de accesorios ranurados para transiciones entre sistemas.
