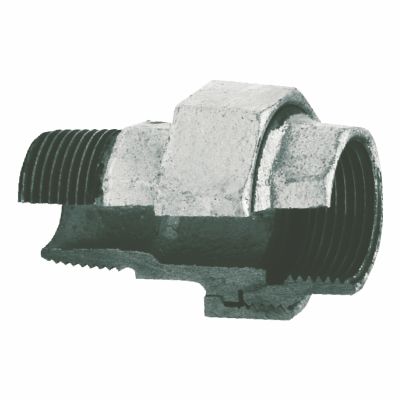

Tuerca unión junta cónica en hierro maleable galvanizado

La tuerca unión junta cónica es un racor 3 piezas diseñado para conexiones desmontables con estanqueidad garantizada mediante cierre metal-metal. Fabricada en hierro maleable galvanizado conforme a EN 10242, ofrece máxima resistencia a la corrosión y presión de trabajo PN25 para instalaciones de protección contra incendios.

Características técnicas

• Material: hierro maleable galvanizado según EN 10242
• Conexión: macho/hembra (M/H) con junta cónica metal-metal
• Rosca BSP conforme a ISO 228-1 (paralela) e ISO 7-1 (cónica)
• Medidas disponibles: ¼”, ⅜”, ½”, ¾”, 1″, 1¼”, 1½”, 2″, 2½”, 3″ y 4″
• Presión nominal: PN25
• Rango de temperatura: -20°C a +120°C
• Marcado CE para uso en redes de agua contra incendios

Aplicaciones en instalaciones PCI

Este racor 3 piezas cónico permite uniones desmontables en puntos estratégicos de las redes contra incendios. Se utiliza en conexiones de BIE según UNE-EN 671, ramales de alimentación a rociadores conforme a UNE-EN 12845, y tramos de columna seca que requieren mantenimiento periódico. La tuerca unión cónica BIE facilita el desmontaje sin afectar al resto de la instalación.

Normativa aplicable

• EN 10242: requisitos para accesorios de hierro maleable roscados
• ISO 228-1 / ISO 7-1: especificaciones de rosca BSP paralela y cónica
• UNE-EN 12845: sistemas fijos de rociadores automáticos
• RIPCI RD 513/2017 y CTE DB-SI: reglamentación española contra incendios

Instalación y mantenimiento

La instalación debe realizarla un instalador habilitado RIPCI. Aplicar cinta PTFE o estopa en la rosca macho antes de ensamblar. Apretar la tuerca central hasta conseguir estanqueidad metal-metal sin forzar. Realizar prueba hidrostática a PN25 antes de la puesta en servicio. El mantenimiento trimestral por el titular incluye inspección visual de fugas; la revisión anual por empresa autorizada RIPCI verifica integridad y funcionamiento. Vida útil superior a 25 años con mantenimiento adecuado.

Comprar tuerca unión junta cónica para instalaciones PCI

Disponemos de en todas las medidas de ¼” a 4″. en península con factura y certificados de material. Nuestro equipo técnico ofrece asesoramiento RIPCI para seleccionar el racor 3 piezas cónico adecuado. Compatible con tubería de acero negro y galvanizado, así como con sistemas de ranurado Victaulic mediante transiciones roscadas.

Preguntas frecuentes

¿Qué diferencia hay entre rosca BSP paralela y cónica?

La rosca paralela (G) requiere junta para estanqueidad; la cónica (R) sella por interferencia del propio roscado. Esta tuerca unión admite ambas configuraciones.

¿Cumple el RIPCI?

Sí, el hierro maleable galvanizado EN 10242 está aceptado por RIPCI RD 513/2017 y UNE-EN 12845 para redes de agua contra incendios.

¿Puedo combinarlo con sistema ranurado Victaulic?

Sí, mediante manguitos de transición rosca-ranurado. Consulta nuestra gama de accesorios ranurados para completar la instalación.
