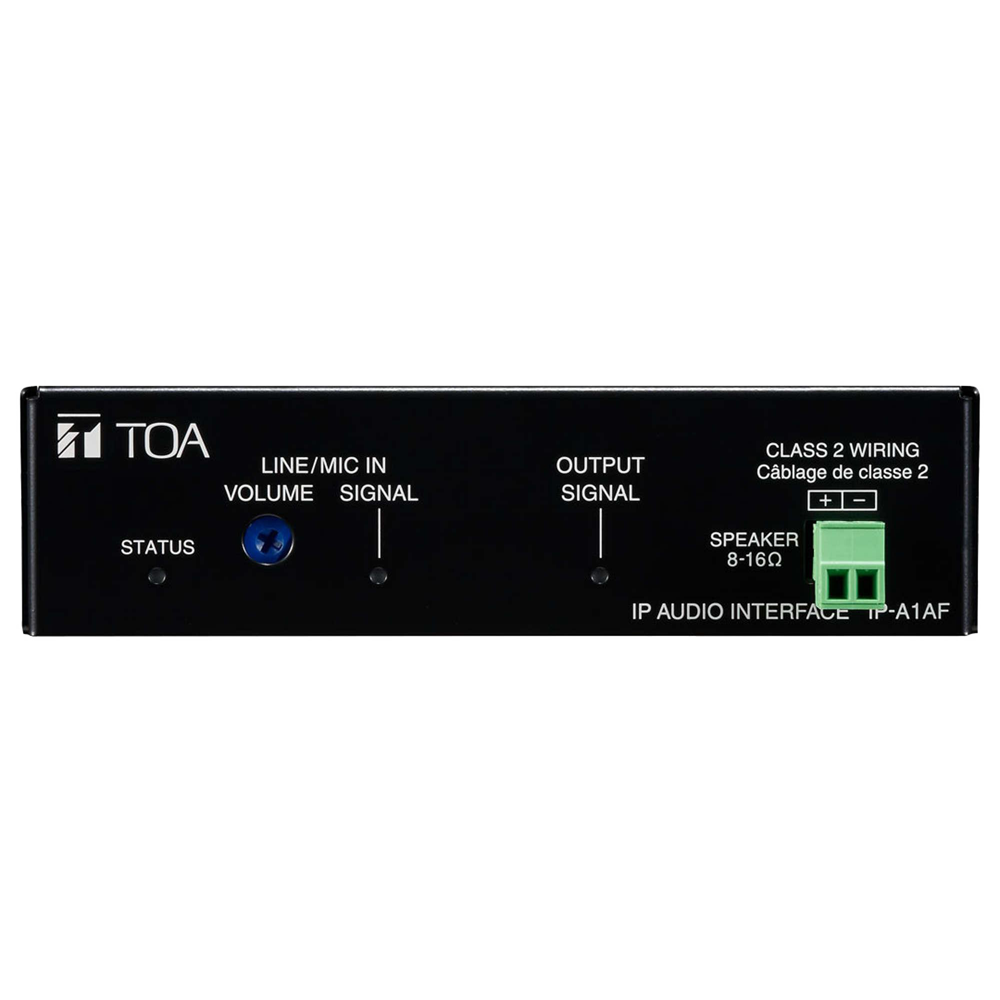

El TOA IP-A1AF es una interfaz de audio IP con amplificador clase D integrado de 15 W (PoE+) / 8 W (PoE). Compatible con SIP (RFC3261), ONVIF Perfil S y multidifusión hasta 20 direcciones. Incluye 1 entrada de audio balanceada línea/micrófono con alimentación phantom 12 V, 1 salida de línea balanceada, 2 entradas de control y 1 salida de control. Almacenamiento interno de 80 MB para hasta 20 archivos WAV/MP3. Alojamiento en acero, 126 × 33 × 80 mm, 390 g, rango térmico −30 °C a +55 °C.
La TOA IP-A1AF es una interfaz de audio IP que convierte señales de red en audio analógico listo para alimentar altavoces de baja impedancia o mezcladores amplificadores externos. Con un amplificador interno de 15 W (PoE+) / 8 W (PoE) y compatibilidad con SIP, ONVIF y multidifusión, permite integrar sistemas de megafonía analógica preexistentes en infraestructuras IP modernas mediante un único cable de red.
El IP-A1AF acepta simultáneamente fuentes SIP según RFC3261, canal de audio ONVIF Perfil S procedente de plataformas VMS y hasta 20 direcciones de multidifusión (multicast) para difusión por zonas o grupos. Los códecs compatibles incluyen PCMU (G.711u), PCMA (G.711a) y G.722, con asignación de prioridad configurable entre modos de emisión para garantizar que los avisos urgentes interrumpan transmisiones de menor prioridad.
El amplificador interno entrega 15 W con alimentación PoE+ (IEEE 802.3at Clase 4) y 8 W con PoE (IEEE 802.3af Clase 3), apto para altavoces de 8 a 16 Ω como la serie F de TOA. La respuesta en frecuencia abarca de 50 Hz a 20 kHz. Además de la salida para altavoz, dispone de 1 salida de línea balanceada (600 Ω o menos) para conexión directa a la entrada de amplificadores o mezcladores analógicos externos, extendiendo así la cobertura sin necesidad de reemplazar la infraestructura de audio existente.
La entrada de audio balanceada (10 kΩ) admite selección línea/micrófono, función PAD de −20 dB y alimentación phantom conmutable de 12 V DC, lo que permite conectar micrófonos condensador o fuentes de línea para su uso en llamadas SIP y ONVIF. El volumen es ajustable desde la interfaz web. Esta entrada no se convierte a audio IP; solo actúa como fuente analógica local.
El almacenamiento interno de 80 MB admite hasta 20 archivos de audio en formato WAV (8/16/44,1/48 kHz, 8/16 bit, mono/estéreo) y MP3 (32/44,1/48 kHz, 64–320 kbps, CBR/VBR, mono/estéreo). Se pueden programar hasta 20 patrones de reproducción con ajuste de repetición (1–10 veces), duración (5–3 600 s) e intervalos (0–60 s), además de temporizador semanal por hora de inicio y fin. La activación se realiza mediante entradas de control o por API remota.
Dos entradas de control de contacto seco libre de tensión (5 V DC, ≤ 2 mA) permiten disparar patrones de reproducción, silenciar el audio o iniciar llamadas SIP hacia hasta 2 destinos. La salida de control de colector abierto (hasta 30 V DC, ≤ 150 mA) activa dispositivos locales como relés o indicadores luminosos. Los conectores son borneros extraíbles de 6 pines.
Todos los parámetros se gestionan desde una interfaz web accesible con cualquier navegador. La API remota mediante comandos HTTP/HTTPS posibilita la integración con sistemas de gestión centralizada, automatización o plataformas de control de terceros. Adicionalmente, hay disponible un software de configuración gratuito para ajustar los parámetros de red en múltiples dispositivos IP de forma simultánea.
| Alimentación | PoE+ IEEE 802.3at Clase 4 / PoE IEEE 802.3af Clase 3 |
|---|---|
| Potencia del amplificador | 15 W (PoE+, 8 Ω) / 8 W (PoE, 8 Ω) |
| Impedancia aplicable | 8 – 16 Ω |
| Respuesta en frecuencia | 50 Hz – 20 kHz |
| Códecs de audio | PCMU (G.711u), PCMA (G.711a), G.722 |
| Interfaz de red | 100BASE-TX, Auto MDI/MDI-X, RJ45 |
| Protocolos de red | TCP/IP, UDP, HTTP, HTTPS, RTP, SRTP, RTSP, RTCP, ARP, ICMP, IGMPv3, NTP, SIP (RFC3261), SIPS, SIP-TLS, DHCP |
| Multidifusión (multicast) | Hasta 20 direcciones |
| Entrada de audio | 1 canal, balanceada electrónicamente, 10 kΩ, selección línea/micrófono, PAD −20 dB, phantom 12 V DC conmutable |
| Salida de audio (línea) | 1 canal, balanceada electrónicamente, 600 Ω o menos |
| Entradas de control | 2 canales, contacto seco libre de tensión, 5 V DC, ≤ 2 mA |
| Salida de control | 1 canal, colector abierto, hasta 30 V DC, ≤ 150 mA |
| Almacenamiento interno | 80 MB, hasta 20 archivos |
| Formatos de audio | WAV, MP3 |
| API | HTTP / HTTPS |
| Configuración | Interfaz web |
| Temperatura de funcionamiento | −30 °C a +55 °C |
| Material | Acero tratado superficialmente, pintado en negro |
| Dimensiones (An × Al × Pr) | 126 × 33 × 80 mm |
| Peso | 390 g |
