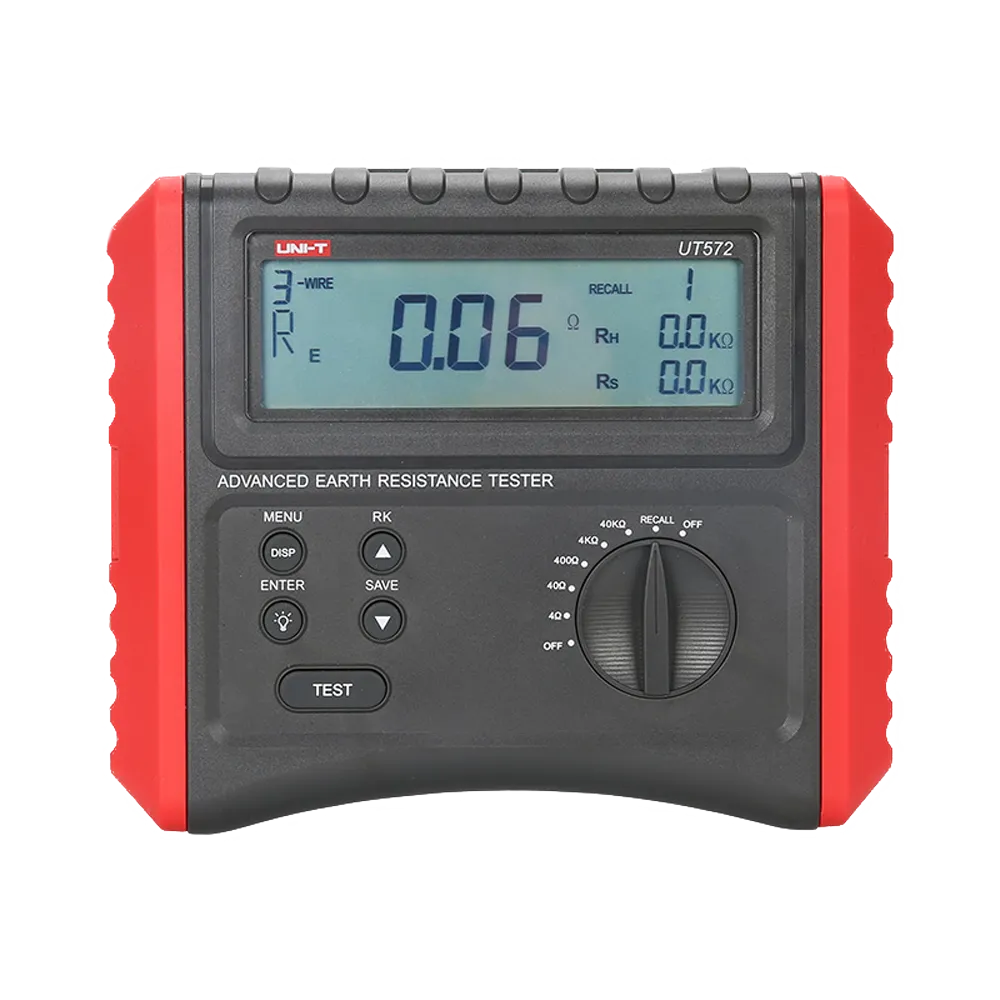

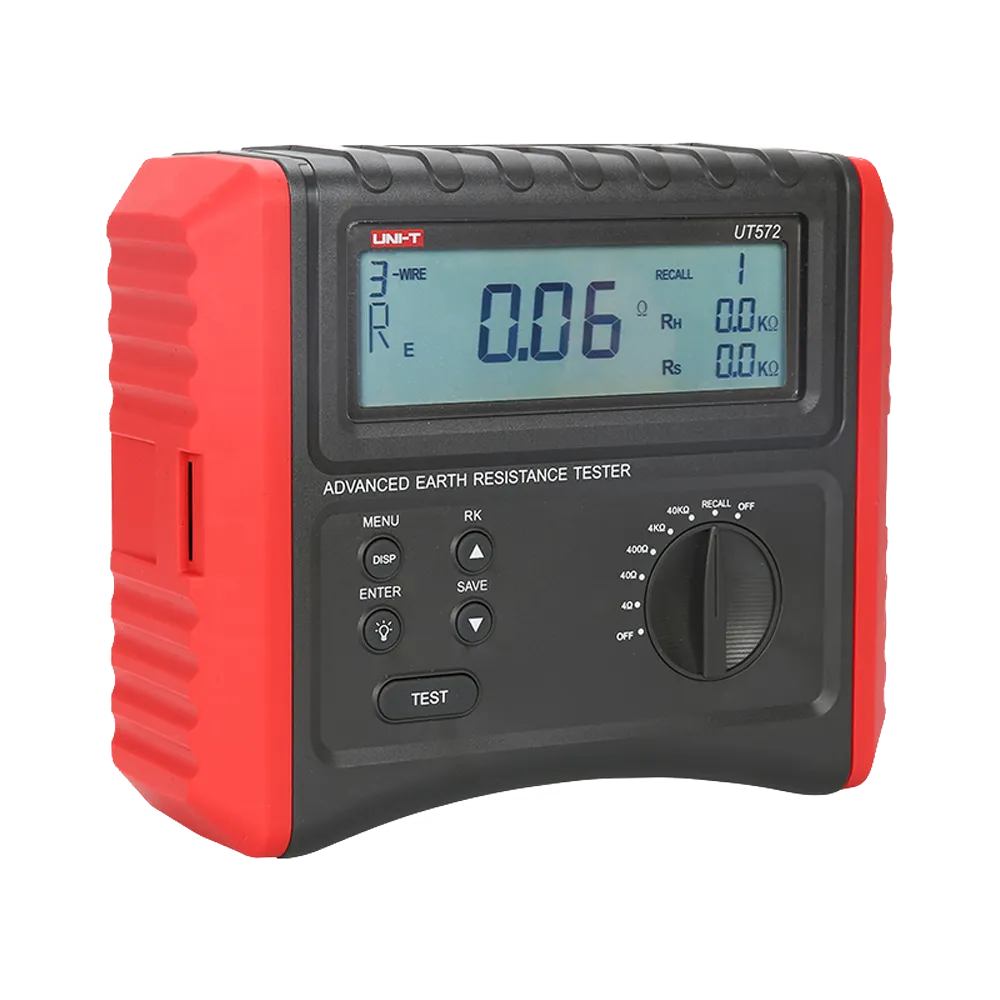

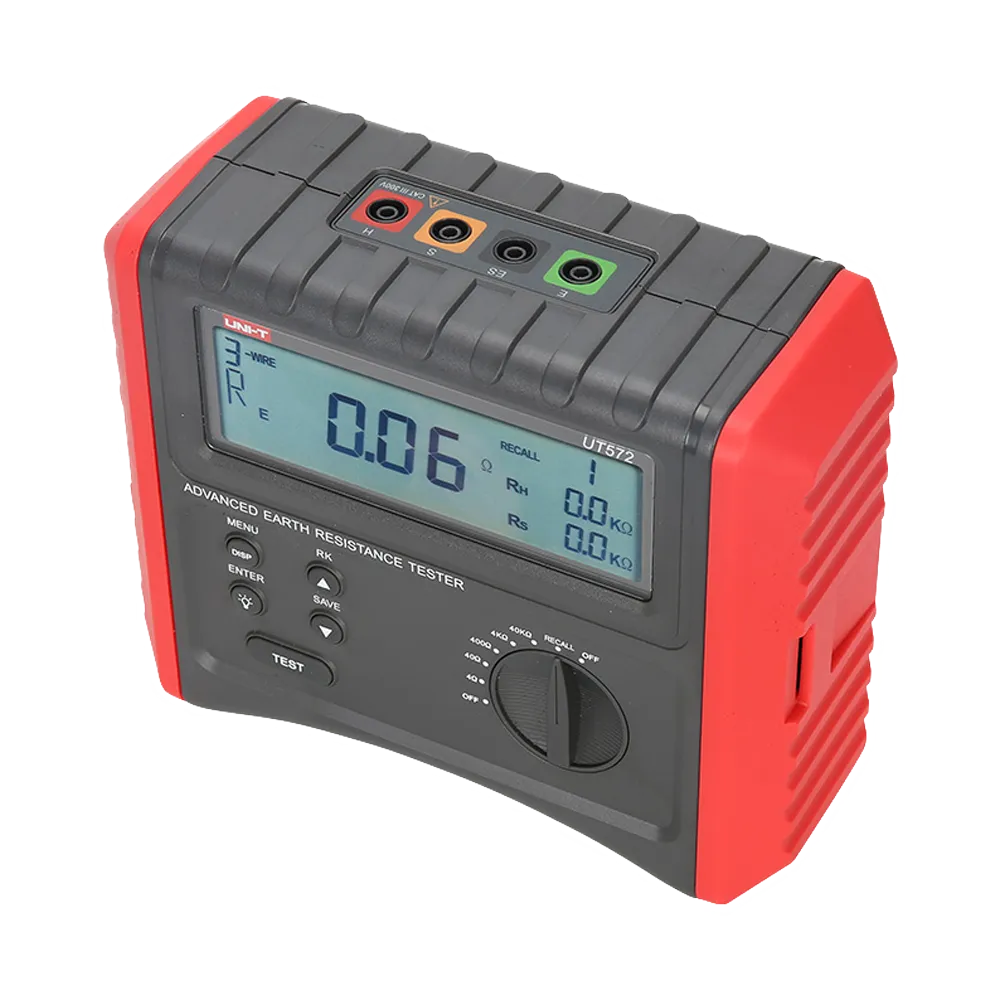

El Uni-Trend UT572 es un telurómetro avanzado para medir resistencia de tierra y resistividad del suelo, con medición en 2/3/4 hilos, comprobación automática de conexiones y detección de tensión e interferencias.
El Uni-Trend UT572 es un telurómetro avanzado diseñado para medir con precisión la resistencia de tierra y la resistividad del suelo. Incorpora comprobación automática de la interfaz de conexión, detección de tensión e interferencias, y es compatible con mediciones en 2, 3 y 4 hilos para adaptarse a múltiples entornos de trabajo.
Este instrumento está destinado a personal técnico cualificado. Respete siempre los límites de tensión de perturbación indicados y asegúrese de que las picas de tierra estén correctamente hincadas antes de iniciar la medición.
El UT572 ofrece cinco rangos de medición de resistencia de tierra: 4 Ω, 40 Ω, 400 Ω, 4 kΩ y 40 kΩ. La precisión es de ±(3 %+15) en el rango de 4 Ω y de ±(3 %+5) en el resto de rangos, garantizando resultados fiables en instalaciones de equipos de potencia y sistemas de protección contra rayos.
La resistividad del suelo (ρ) se calcula según la fórmula ρ = 2×π×L×Re, aplicada sobre los mismos rangos de Re. Las distancias de prueba para la resistividad abarcan de 1 a 40 m, lo que permite caracterizar el terreno en proyectos de ingeniería civil y sistemas de puesta a tierra.
El instrumento detecta automáticamente la tensión de perturbación (Ust) de hasta 50 V en CC o CA entre 40 Hz y 500 Hz, con una precisión de ±(3 %+3), y la frecuencia de perturbación (Fst) en el rango de 40 Hz a 500 Hz con una precisión de ±(1 %+2). Esto permite identificar interferencias antes de realizar la medición principal.
El UT572 incorpora pruebas de resistencia RH y RS, prueba de resistencia de compensación RK, retención de datos, almacenamiento de 20 registros, retroiluminación LCD e indicación de batería baja (≤9,5 V). El apagado automático se activa transcurridos aproximadamente 5 minutos sin actividad.
El equipo se suministra en caja individual con bolsa de transporte y maletín. Incluye pilas, cables de prueba simples con pinzas de cocodrilo (conector doble ×1 y conector simple ×1), 4 picas de tierra, cables de prueba estándar con pinzas (40 m rojo ×1, 20 m rojo ×1, 20 m negro ×1, 10 m amarillo ×1, 5 m verde ×1) y ballesta de sujeción.
| Rangos de resistencia de tierra (Re) | 4 Ω / 40 Ω / 400 Ω / 4 kΩ / 40 kΩ |
|---|---|
| Precisión Re (4 Ω) | ±(3 %+15) |
| Precisión Re (40 Ω–40 kΩ) | ±(3 %+5) |
| Resistividad del suelo (ρ) | ρ = 2×π×L×Re (mismos rangos que Re) |
| Tensión de perturbación (Ust) | 50 V (CC / 40 Hz–500 Hz) — precisión ±(3 %+3) |
| Frecuencia de perturbación (Fst) | 40 Hz–500 Hz — precisión ±(1 %+2) |
| Frecuencia de prueba | 94 / 128 Hz |
| Distancia para resistividad | 1–40 m |
| Almacenamiento de datos | 20 registros |
| Apagado automático | Aprox. 5 minutos |
| Indicación de batería baja | ≤9,5 V |

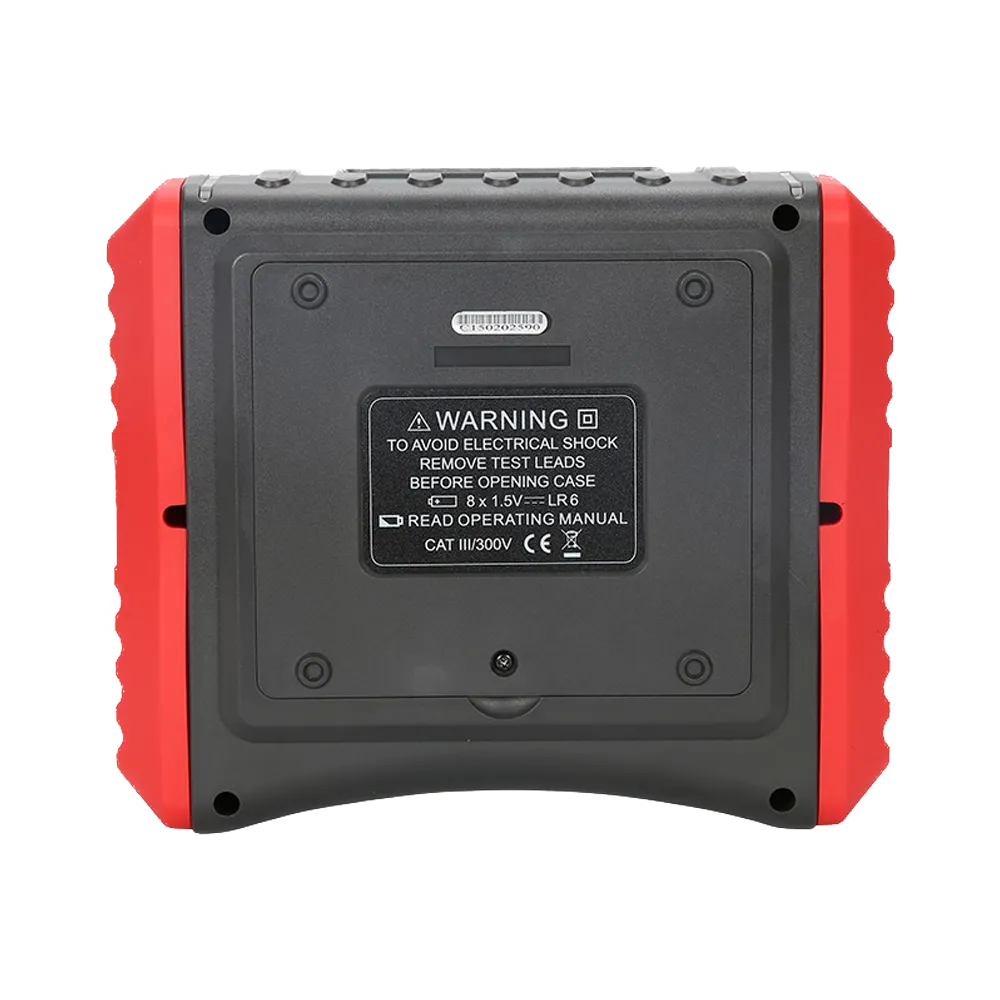

| Alimentación | 8 pilas 1,5 V (LR6) |
| Pantalla | 125 mm × 37 mm |
| Color | Rojo y gris |
| Peso neto | 1100 g |
| Dimensiones | 210 mm × 175 mm × 90 mm |
| Modos de medición | 2/3/4 hilos |
El Uni-Trend UT572 está especialmente indicado para la verificación de sistemas de puesta a tierra en instalaciones de equipos de potencia, comprobación de sistemas de protección contra rayos, caracterización de la resistividad del suelo en proyectos de ingeniería y auditorías eléctricas en entornos industriales y de infraestructuras.
