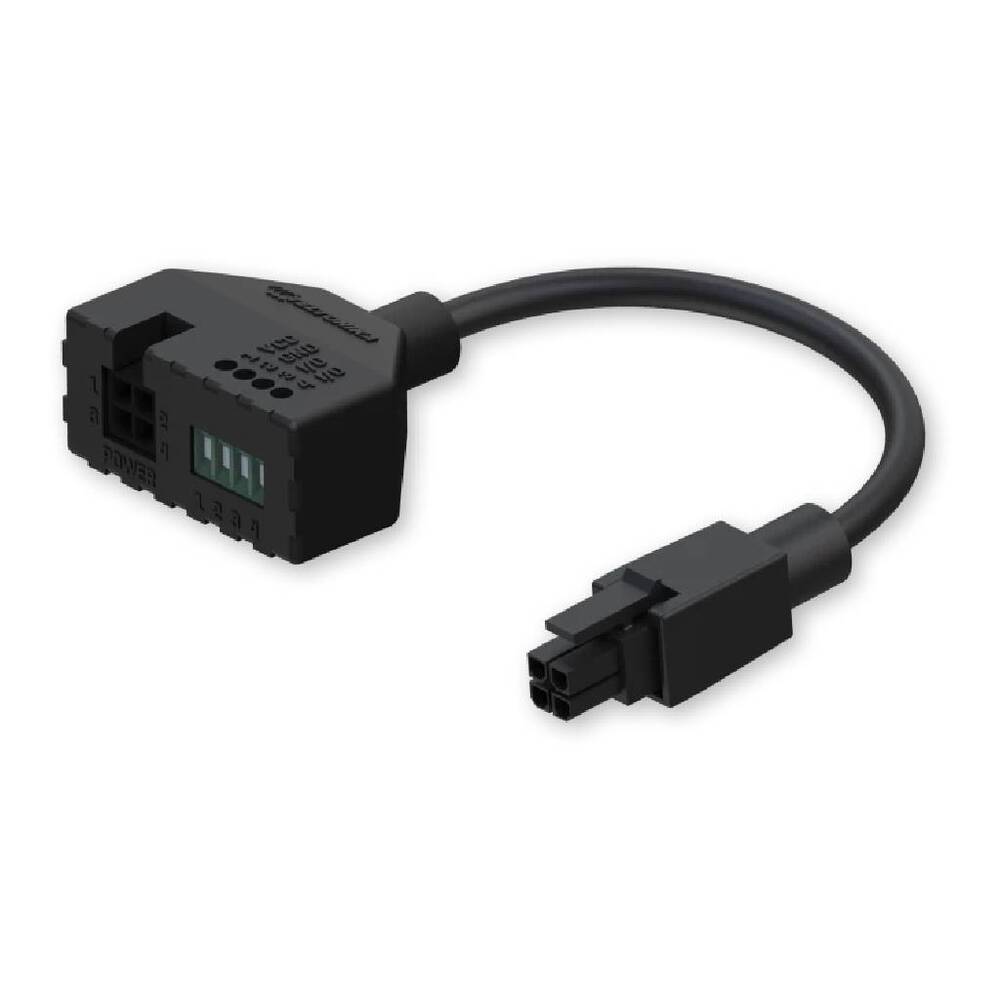

Adaptador de conector de alimentación 4 pines de Teltonika (ref. PR5MEC21) que facilita el acceso a las funciones de entrada/salida en dispositivos compatibles. Incorpora bloque de terminales de tornillo de 4 vías en la entrada y conector de salida 4 pines, con cable de 100 mm y paso de 3 mm.
El adaptador PR5MEC21 de Teltonika facilita el acceso a las entradas y salidas digitales configurables de los dispositivos Teltonika Networks compatibles. Combina una conexión estándar de 4 pines a 4 pines con un bloque de terminales de tornillo adicional, permitiendo integrar señales I/O sin necesidad de modificar el cableado original.
📄 Descargar ficha técnica (PDF)
Para la conexión al bloque de terminales de tornillo se requiere un destornillador micro plano. Verifique la compatibilidad con su dispositivo Teltonika Networks antes de la instalación.
La asignación de pines es la siguiente: Pin 1 corresponde a la alimentación positiva (Vcc), Pin 2 a la tierra (GND), Pin 3 a una línea de Entrada/Salida y Pin 4 a una segunda línea de Entrada/Salida.
El bloque de terminales de tornillo acepta conductores sólidos o flexibles entre 0,14 y 0,50 mm² (26 – 20 AWG), así como conductores flexibles con punteras entre 0,25 y 0,30 mm² (23 – 22 AWG).
Este adaptador ha sido diseñado específicamente para los equipos de la gama Teltonika Networks que dispongan de conector de alimentación de 4 pines con paso de 3 mm, permitiendo habilitar las funciones I/O sin alterar la conexión de alimentación principal.
| Parámetro | Valor |
|---|---|
| Conector de entrada | 4 pines, paso 3 mm + bloque tornillo 4 vías |
| Conector de salida | 4 pines, paso 3 mm |
| Cable | 4 x 0,20 mm² (24 AWG), 100 mm |
| Sección admitida (sólido/flexible) | 0,14 – 0,50 mm² (26 – 20 AWG) |
| Sección admitida (flexible con punteras) | 0,25 – 0,30 mm² (23 – 22 AWG) |
| Tipo de destornillador | Micro plano |
| Peso | 15 g |
Ideal para instalaciones de networking y comunicaciones industriales donde se requiera activar o monitorizar señales digitales externas a través del conector de alimentación de dispositivos Teltonika Networks compatibles.
