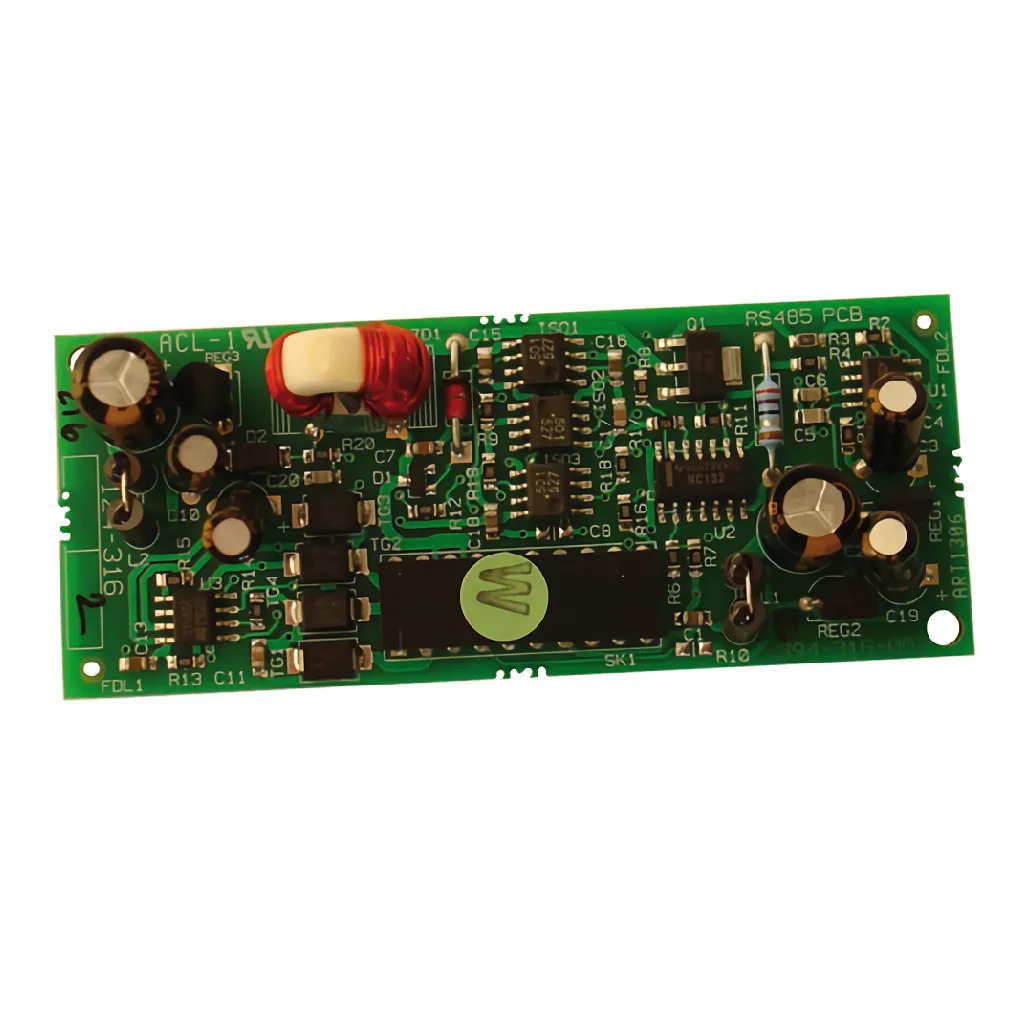

La tarjeta de comunicación RS485 con referencia 020-553 de Notifier constituye un módulo de expansión fundamental para instalaciones de detección de incendios que requieren múltiples puntos de control y supervisión distribuidos en diferentes áreas del edificio o complejo protegido.

Este módulo de comunicación se instala directamente en la central analógica Notifier y habilita la conexión de repetidores remotos mediante bus RS485, un estándar industrial robusto que garantiza comunicaciones fiables incluso en entornos con interferencias electromagnéticas. La arquitectura multipunto del protocolo RS485 permite conectar varios repetidores en configuración multidrop, optimizando el cableado y reduciendo costes de instalación.

Aplicaciones profesionales en sistemas de detección

La tarjeta 020-553 resulta imprescindible en instalaciones complejas donde se necesita supervisar y controlar el sistema de detección desde múltiples ubicaciones. Centros comerciales, hospitales, complejos industriales, edificios corporativos de varias plantas y campus universitarios son ejemplos típicos donde esta solución aporta valor operativo significativo.

Los repetidores remotos conectados a través de esta tarjeta permiten al personal de seguridad y mantenimiento visualizar el estado completo del sistema, gestionar alarmas, realizar reconocimientos y ejecutar funciones de control sin necesidad de desplazarse hasta la ubicación física de la central principal. Esta distribución de puntos de control mejora los tiempos de respuesta ante emergencias y facilita las tareas de mantenimiento preventivo.

Integración en sistemas analógicos Notifier

La instalación de la tarjeta 020-553 en centrales analógicas Notifier es un procedimiento técnico que debe ser realizado por personal cualificado conforme a la normativa RIPCI (Reglamento de Instalaciones de Protección Contra Incendios). El módulo se integra en la electrónica de la central mediante conexión interna, configurándose posteriormente los parámetros de comunicación desde el software de programación del sistema.

La comunicación RS485 ofrece ventajas significativas frente a otros protocolos: distancias de transmisión de hasta 1200 metros sin repetidores, inmunidad superior al ruido eléctrico, topología flexible que admite configuraciones punto a punto o multipunto, y velocidades de transmisión adecuadas para el intercambio de información en tiempo real entre la central y los repetidores remotos.

Cumplimiento normativo y consideraciones técnicas

Las instalaciones que incorporan la tarjeta 020-553 deben cumplir con la norma UNE-EN 54 en sus diferentes partes, especialmente la UNE-EN 54-2 relativa a equipos de control e indicación, y la UNE-EN 54-4 referente a equipos de suministro de alimentación. El diseño del sistema debe contemplar la redundancia adecuada y garantizar que los repetidores remotos mantengan funcionalidad mínima incluso ante fallos de comunicación.

El bus RS485 requiere terminación adecuada en los extremos de la línea mediante resistencias específicas para evitar reflexiones de señal que degraden la comunicación. El cableado debe ser par trenzado apantallado, instalado según las recomendaciones del fabricante y separado de líneas de potencia para minimizar interferencias. La puesta a tierra del apantallamiento debe realizarse únicamente en un punto para evitar bucles de masa.

La tarjeta 020-553 forma parte del ecosistema de accesorios y módulos de expansión que Notifier ofrece para adaptar sus centrales analógicas a las necesidades específicas de cada instalación, permitiendo escalabilidad y flexibilidad en el diseño de sistemas de detección de incendios profesionales conformes a normativa vigente.
