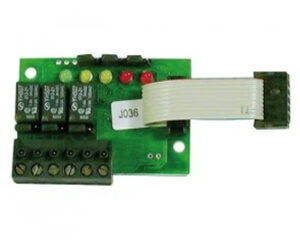

La tarjeta STS3REL de Notifier es una tarjeta enchufable de tres relés diseñada para los detectores de gas de la serie SMART3 GC y SMART3NC. Proporciona contactos de conmutación libres de tensión asociados a avisos de avería, Watch-dog y umbrales de alarma. Opera a tensiones de 10,2 V–16 V y 19 V–28 V, con contactos máximos de 1 A a 24 Vcc.
La tarjeta STS3REL de Notifier es una tarjeta enchufable que proporciona tres contactos de conmutación libres de tensión a los detectores de gas de la serie SMART3 GC y SMART3NC. Cada relé puede asociarse a funciones específicas de avería, Watch-dog o umbrales de alarma, ofreciendo una integración flexible en instalaciones de detección de gas.
Todas las indicaciones de los contactos de relé se refieren a una placa desconectada. Instalar siempre con el detector sin alimentación.
La STS3REL proporciona al detector SMART3 tres contactos de conmutación libres de tensión, permitiendo integrar las señales del detector en sistemas externos sin interferencia con la alimentación del propio equipo. La capacidad máxima de cada contacto es de 1 A a 24 Vcc.
El relé de avería y Watch-dog ocupa la primera salida. El segundo relé (salida A) puede asociarse al primer o segundo umbral de alarma mediante el puente «Ajustar A». El tercer relé (salida B) puede asociarse al segundo o tercer umbral de alarma mediante el puente «Ajustar B», ofreciendo flexibilidad de configuración según la aplicación.
Cada relé dispone de su propio puente de configuración (JP1, JP2 y JP3) para seleccionar el modo de contacto normalmente abierto (NA) o normalmente cerrado (NC). Por defecto, todos los relés se suministran en modo normalmente alimentado (contacto abierto).
La tarjeta se suministra con cable plano y conector para conectarse directamente al conector J11 de la placa base del detector. Los separadores y tornillos incluidos facilitan el montaje mecánico seguro. El bloque de terminales debe orientarse hacia la cabeza del sensor una vez instalada la placa.
| Modelo | STS3REL |
|---|---|
| Marca | Notifier |
| Número de relés | 3 |
| Capacidad máxima de contactos | 1 A – 24 Vcc |
| Tensión de funcionamiento | 10,2 V – 16 V y 19 V – 28 V |
| Tipo de contactos | Libres de tensión (conmutación) |
| Compatibilidad | Detectores SMART3 GC y SMART3NC |
| Conexión a placa base | Conector macho J11 mediante cable plano |
La tarjeta STS3REL está indicada para instalaciones de detección de gas que utilicen detectores Notifier SMART3 GC o SMART3NC y requieran contactos de conmutación libres de tensión para la activación de sistemas de control, señalización o evacuación asociados a los umbrales de alarma y avería del detector.
