Pulsador manual de alarma contra incendios direccionable TFCP con cubierta antivandálica transparente opcional TFCP-COP. Tipo A (acción directa), doble aislador de cortocircuito, homologado EN 54-11 y EN 54-17. Para uso en interiores.
El Tecnofire TFCP es un pulsador manual de alarma contra incendios direccionable y rearnable, de Tipo A (acción directa), diseñado para integrarse en bucles de detección de centrales Tecnofire. Incorpora doble aislador de cortocircuito y está homologado según EN 54-11 y EN 54-17. La cubierta opcional TFCP-COP proporciona protección antivandálica transparente con posibilidad de precinto.
El pulsador TFCP debe conectarse exclusivamente al bucle de detección de una central Tecnofire compatible. Durante la planificación y la instalación deben observarse y aplicarse la normativa y las reglamentaciones vigentes.
El TFCP es un pulsador de alarma manual direccionable y rearnable que señaliza manualmente una alarma de incendio. Su funcionamiento es de Tipo A (acción directa) y los estados operativos del módulo pueden emplearse como operandos en fórmulas lógicas de la central. Dispone de gestión RSC® para programación, supervisión y control remoto, y se conecta en bucle con doble aislador de cortocircuito integrado.
La dirección física del pulsador se configura mediante dos conmutadores rotativos decimales situados en el interior del dispositivo, bajo la superficie de accionamiento. Un conmutador establece las decenas (X10) y el otro las unidades (X1), con un rango válido de 01 a 99. Si se configura la dirección 00, el pulsador queda excluido del funcionamiento, aunque continúa alimentándose del bucle.
El pulsador incorpora un separador de línea con doble aislador. Ante un cortocircuito en el bucle, el separador actúa aislando el tramo afectado y preserva el correcto funcionamiento de los dispositivos conectados aguas arriba y aguas abajo. La actuación del separador genera la señal de fallo «Separador abierto» en la central.
Para abrir el pulsador se utiliza la llave de apertura y rearme suministrada. Una vez en alarma, el rearme se efectúa introduciendo la llave en la ranura de reset. Durante la instalación puede configurarse si el rearme lo realiza el usuario (lengüeta de bloqueo cortada) o si queda restringido a personal técnico cualificado (lengüeta no cortada).

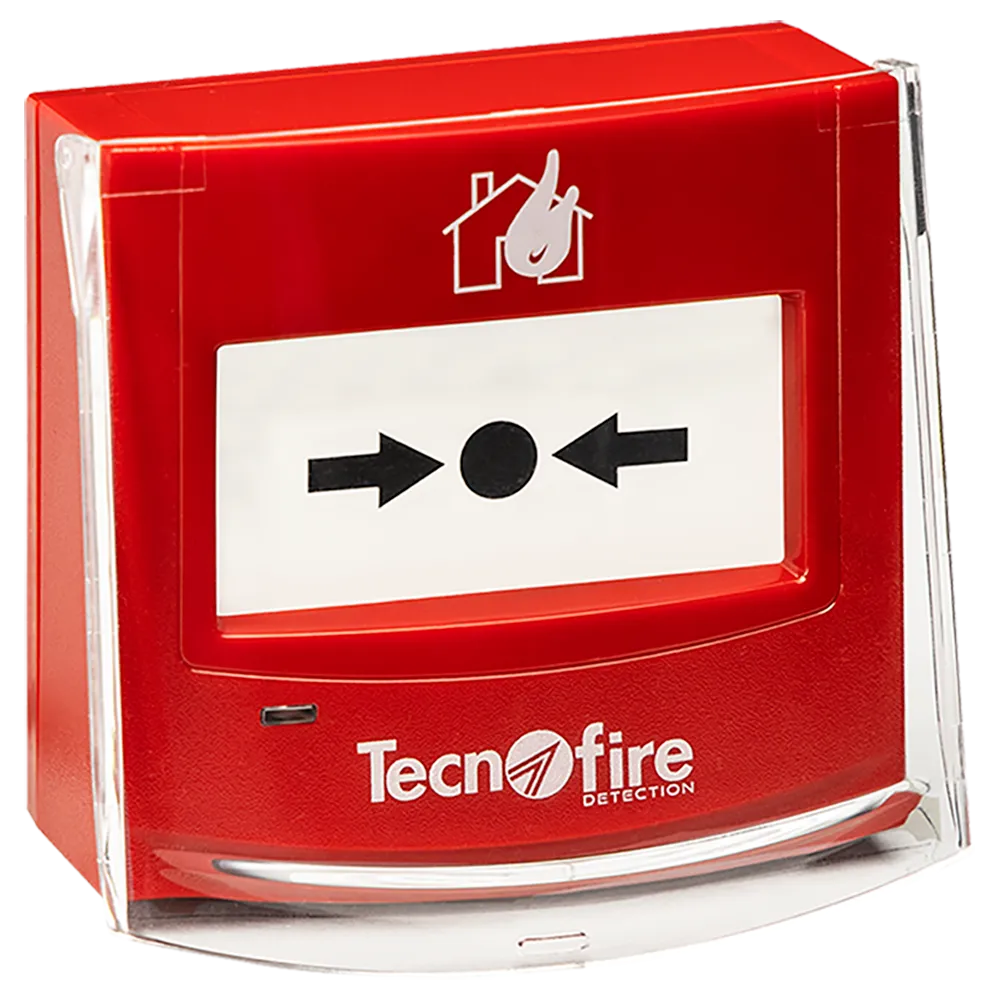

La cubierta opcional TFCP-COP es una tapa transparente que protege el pulsador frente a vandalismo y golpes accidentales. Admite la colocación de un precinto en la puerta de protección. El pulsador se suministra con base estándar, caja de tubos, llave de apertura y botón de rearme. Para instalaciones en entornos residenciales con tuberías empotradas, puede montarse sobre caja de empotrar 502 o sobre caja de empotrar 503 con la base opcional TFCP-FRAME.
Las centrales Tecnofire gestionan funciones de diagnóstico especializadas para el TFCP: identificación física del módulo (encendido del LED), autodeclaración del tipo de dispositivo, versiones de hardware y firmware, lectura de valores eléctricos de operación (consumo, tensión de alimentación, nivel cero, nivel de consumo, resistencia de bucle) y estadísticas del monitor de comunicación (tramas enviadas, errores, porcentaje de éxito, latencia).
| Modelo | TFCP (ref. TF5TFCP) |
|---|---|
| Tipo de operación | Manual, Tipo A (acción directa) |
| Normativa homologada | EN 54-11:2001+A1:2005 / EN 54-17:2005 |
| Certificación | 1293-CPR-0662 |
| Grado de protección | IP44 |
| Material de la carcasa | Policarbonato V0 |
| Color | Rojo |
| Dimensiones (L × H × P) | 93 × 88 × 41 mm (con caja de tubos: P = 76 mm) |
| Rango de direcciones | 01 a 99 |
| Aislador de cortocircuito | Doble aislador de línea integrado |
| Conexión | En bucle (loop) |
| Uso | Interior |
| Accesorios suministrados | Caja de tubos, llave de apertura y botón de rearme |
El pulsador TFCP está indicado para sistemas de detección y alarma de incendios en edificios de uso comercial, industrial, hotelero y residencial donde se requiera activación manual de la alarma. Gracias a su doble aislador de cortocircuito, resulta especialmente adecuado en instalaciones en bucle donde la continuidad del servicio sea crítica. La cubierta TFCP-COP lo hace idóneo para zonas expuestas a vandalismo o tránsito intenso de personas.
