Kit de antena modular pasivo para la unidad base TNA-303X. Ganancia de 30 dBi con rango de beam-steering de 90° × 5°. Opera en banda completa 57-71 GHz (canales 1-6). Soporta EIRP máximo del sistema de 50 dBm, throughput de hasta 2,3 Gbps y alcance de hasta 6 km. Construcción de grado industrial para exteriores. Dimensiones: 180 × 300 × 150 mm. Soporte de montaje TNA-M-P no incluido.

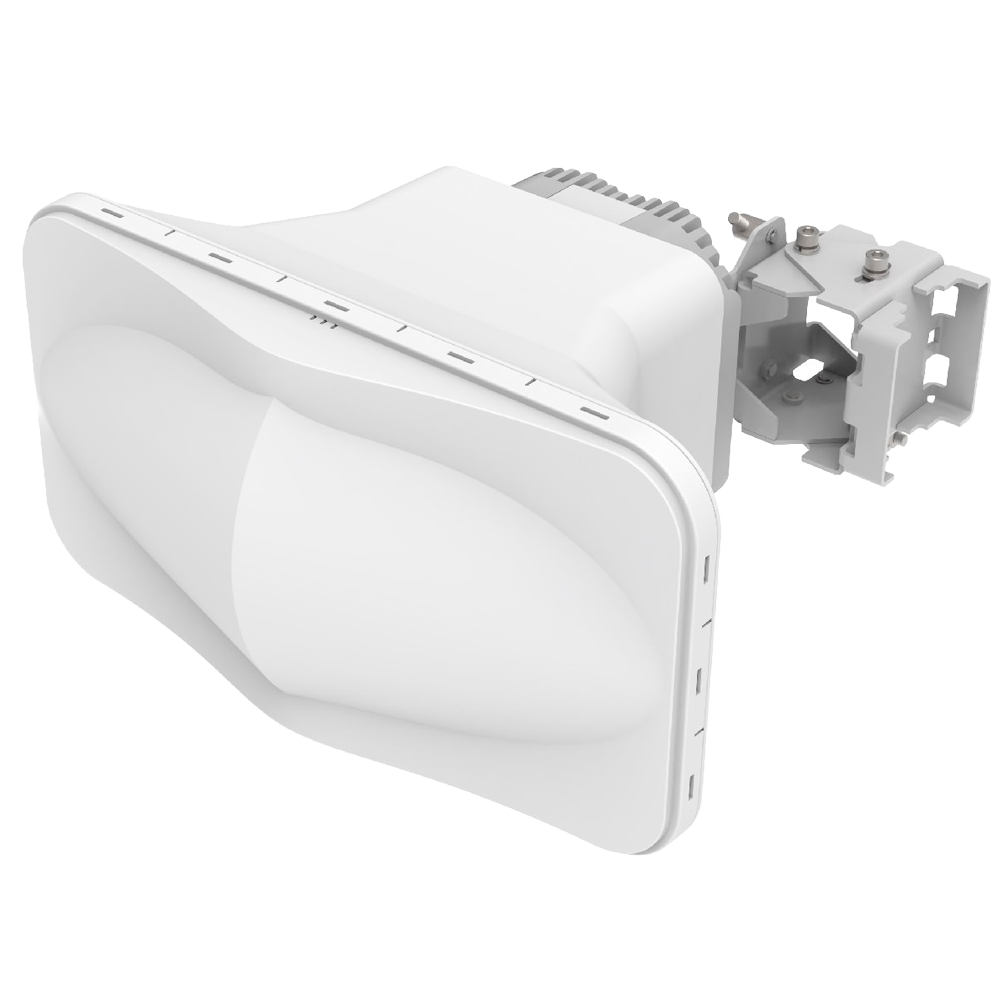

El TNA-AK-S-90 es un kit de antena modular pasivo diseñado exclusivamente para integrarse con la unidad base TNA-303X de Tachyon Networks. Aporta una ganancia de 30 dBi y un rango de beam-steering de 90° × 5°, permitiendo transformar la radio base en un nodo sectorial de alta eficiencia para despliegues punto a multipunto (PTMP) en la banda mmWave de 60 GHz.
Con 30 dBi de ganancia y un haz de 90° en azimut por 5° en elevación, el TNA-AK-S-90 ofrece un equilibrio entre amplitud de cobertura sectorial y direccionalidad. Esta combinación resulta adecuada para operadores que necesitan dar servicio a múltiples clientes desde un único nodo sin sacrificar la ganancia necesaria para superar las pérdidas de propagación en la banda de 60 GHz.
Opera en la banda completa de 57 a 71 GHz, cubriendo los canales 1 a 6. Cuando se integra con la unidad base TNA-303X, el sistema puede alcanzar un EIRP máximo de 50 dBm, throughput de hasta 2,3 Gbps y distancias de hasta 6 km. La polarización es lineal y el duplexado TDD, ambos gestionados por la radio base.
El dispositivo es de carácter pasivo: no incorpora electrónica activa propia. Su integración mecánica con la TNA-303X es directa. La construcción es de grado industrial para exteriores, con un rango de temperatura operativa de -30 °C a 55 °C (gestionado por la radio base). Las dimensiones del conjunto son 180 × 300 × 150 mm.
El kit no incluye soporte de montaje. Para una sujeción y alineación precisas se requiere el soporte especializado TNA-M-P, que debe adquirirse por separado. Una correcta alineación es especialmente importante en enlaces de largo alcance dentro de la banda mmWave, donde el margen de apuntamiento es reducido.
| Marca | Tachyon Networks |
|---|---|
| Modelo | TNA-AK-S-90 |
| Tipo de equipo | Kit de antena modular (Pasivo) |
| Compatibilidad | Exclusiva para unidad base TNA-303X |
| Ganancia de antena | 30 dBi |
| Rango de beam-steering | 90° × 5° |
| EIRP máximo del sistema | 50 dBm |
| Frecuencia operativa | 57-71 GHz (Full band: Canales 1-6) |
| Throughput soportado | Hasta 2,3 Gbps |
| Distancia máxima (sistema) | Hasta 6 km |
| Polarización | Lineal (soportada por radio base) |
| Duplexing | TDD (soportado por radio base) |
| Tipo de montaje | Requiere soporte TNA-M-P (no incluido) |
| Material | Grado industrial para exteriores |
| Temperatura operativa | -30 °C a 55 °C (soportada por radio base) |
| Dimensiones | 180 × 300 × 150 mm |
