Kit de antena direccional pasiva para radio modular Tachyon Networks TNA-303X o TNA-305X. Ganancia de 33 dBi con haz ultra enfocado de 6° × 6° en la banda 57-71 GHz (canales 1-6). Soporta un EIRP máximo de sistema de 55 dBm y throughput de hasta 2,3 Gbps en enlaces punto a punto de hasta 6 km. Dimensiones compactas de 130 × 130 × 130 mm. Incluye soporte de montaje tipo L para instalación en pared o poste. Construcción de grado industrial para uso en exteriores.

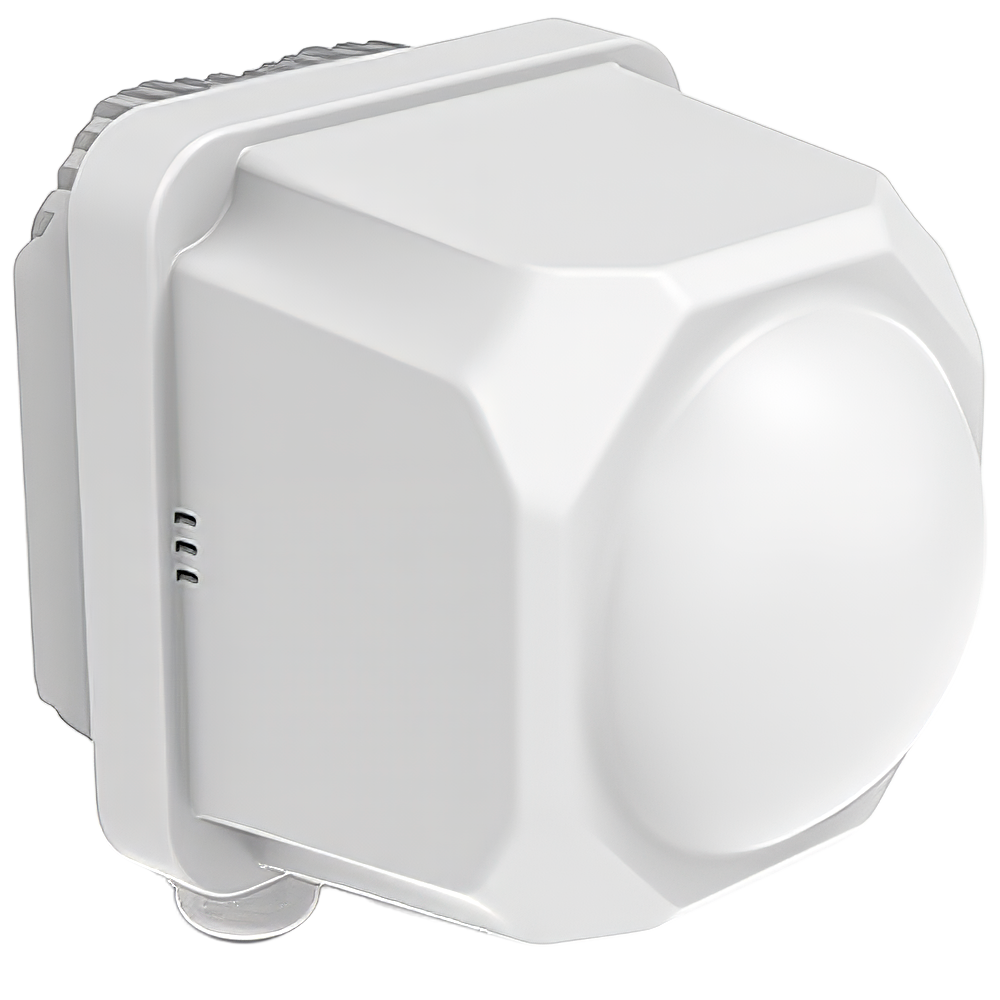

El Tachyon Networks TNA-AK-100 es un kit de antena modular pasiva diseñado exclusivamente para las radios base TNA-303X y TNA-305X. Su diseño compacto de 130 × 130 × 130 mm y su haz ultra enfocado de 6° × 6° lo convierten en la solución idónea para enlaces punto a punto (PtP) y configuraciones punto a multipunto (PtMP) en la banda milimétrica de 57 a 71 GHz.
El TNA-AK-100 se acopla a la radio base de forma modular: el instalador selecciona el kit de antena con la ganancia y las propiedades físicas adecuadas para cada proyecto sin necesidad de herramientas especializadas. La compatibilidad es exclusiva con los modelos TNA-303X y TNA-305X; cualquier parámetro eléctrico adicional —polarización lineal, duplexado TDD y temperatura operativa de -30 °C a 55 °C— es gestionado por la radio base a la que se acopla.
Con una ganancia de 33 dBi y un ángulo de apertura de 6° × 6° (medido a -6 dB), la antena concentra la energía radiada en un haz extremadamente estrecho. Esto reduce drásticamente la interferencia con equipos vecinos y permite alcanzar distancias de hasta 6 km con throughput de hasta 2,3 Gbps, aprovechando el espectro completo de 57 a 71 GHz (canales 1-6) que gestiona la radio base.
El kit incluye un soporte de montaje tipo L que permite fijar la antena tanto en pared como en poste. El conjunto de accesorios de acople facilita la unión mecánica a la radio base, agilizando el despliegue en campo. Sus dimensiones de 130 × 130 × 130 mm reducen la carga de viento y simplifican la integración en instalaciones con espacio reducido.
Fabricada con materiales de grado industrial para uso en exteriores, la antena está concebida para funcionar en entornos exigentes. Los parámetros ambientales de operación —rango de temperatura y sellado— son compartidos con la radio base TNA-303X o TNA-305X a la que se conecta.
| Modelo | TNA-AK-100 |
|---|---|
| Tipo de equipo | Kit de antena modular pasiva |
| Compatibilidad | TNA-303X / TNA-305X |
| Ganancia de antena | 33 dBi |
| Ángulo de haz | 6° × 6° |
| Frecuencia operativa | 57-71 GHz (canales 1-6) |
| EIRP máximo del sistema | 55 dBm |
| Throughput soportado | Hasta 2,3 Gbps |
| Distancia máxima del sistema | Hasta 6 km |
| Polarización | Lineal (gestionada por radio base) |
| Duplexado | TDD (gestionado por radio base) |
| Tipo de montaje | Pared o poste |
| Soporte incluido | Tipo L |
| Material | Grado industrial para exterior |
| Dimensiones | 130 × 130 × 130 mm |
| Temperatura operativa | -30 °C a 55 °C (según radio base) |
Los parámetros de polarización, duplexado y temperatura operativa corresponden a la radio base compatible (TNA-303X o TNA-305X); la antena TNA-AK-100 es un elemento pasivo que no dispone de electrónica propia.
