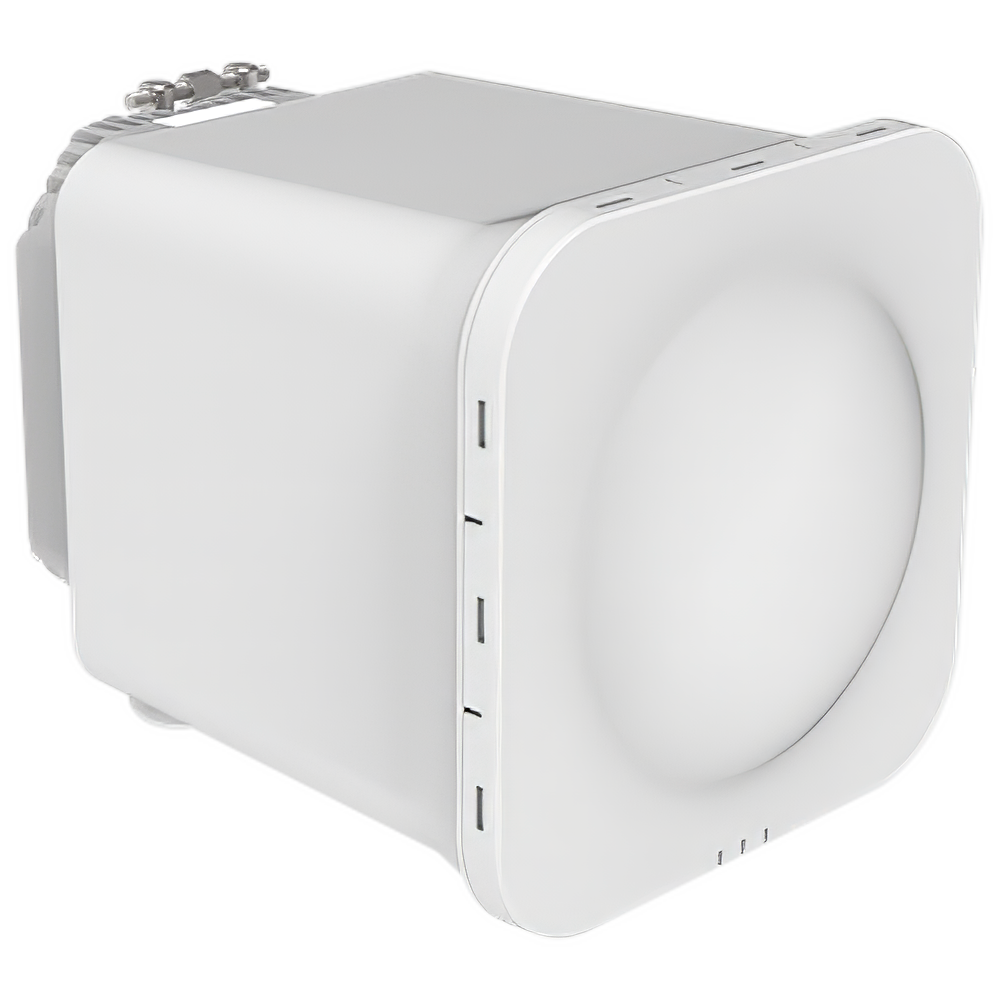

Kit de antena pasiva modular de 37 dBi con haz ultra enfocado de 4° × 4°, diseñado exclusivamente para las unidades Tachyon Networks TNA-303X y TNA-305X. Opera en la banda completa 57-71 GHz (canales 1-6) y permite radioenlaces de larga distancia de hasta 6 km con un throughput de hasta 2,3 Gbps. Dimensiones compactas de 180 × 150 × 150 mm. Temperatura operativa de -30 °C a 55 °C. Soporte de montaje TNA-M-P recomendado (no incluido).
El Tachyon Networks TNA-AK-150 es un kit de antena pasiva modular de 37 dBi concebido para extender el alcance y la capacidad de las unidades de radio TNA-303X y TNA-305X en la banda milimétrica de 57 a 71 GHz. Su haz ultra enfocado de 4° × 4° concentra la energía radiada y minimiza las interferencias laterales, condición indispensable en radioenlaces punto a punto de larga distancia en entornos exigentes.
Con 37 dBi de ganancia, el TNA-AK-150 se sitúa en la gama más alta de las antenas para radioenlaces en banda 60 GHz. El ancho de haz de 4° × 4° permite concentrar la potencia sobre el enlace objetivo, reduciendo la exposición a fuentes de interferencia adyacentes y mejorando la relación señal-ruido. Esta combinación posibilita alcanzar distancias de hasta 6 km manteniendo un throughput de hasta 2,3 Gbps cuando se emplea con la radio base compatible.
El kit se acopla mecánicamente de forma exclusiva a las unidades TNA-303X y TNA-305X de Tachyon Networks. La interfaz física es un acople directo sin conectores RF expuestos, lo que garantiza integridad mecánica y minimiza las pérdidas de inserción. Para su instalación en mástil o poste se recomienda el soporte de montaje TNA-M-P, que no se incluye en el kit y debe adquirirse por separado.
El TNA-AK-150 cubre la totalidad de la banda milimétrica de 60 GHz regulada internacionalmente, con soporte de los canales 1 a 6 dentro del rango 57-71 GHz. Esto otorga flexibilidad para seleccionar el canal más limpio según el entorno radioeléctrico local y permite la compatibilidad con distintas regulaciones nacionales dentro de dicha banda.
El conjunto mide 180 × 150 × 150 mm y está concebido para instalación en exteriores con un rango de temperatura operativa de -30 °C a 55 °C. El diseño industrial garantiza su funcionamiento en condiciones climáticas adversas habituales en instalaciones de telecomunicaciones en exterior, tanto en entornos urbanos como rurales.
| Campo | Valor |
|---|---|
| Marca | Tachyon Networks |
| Modelo | TNA-AK-150 |
| Tipo de equipo | Kit de antena modular (Pasivo) |
| Compatibilidad | TNA-303X / TNA-305X |
| Ganancia de antena | 37 dBi |
| Ancho de haz | 4° × 4° |
| Frecuencia operativa | 57-71 GHz (canales 1-6, banda completa) |
| Throughput soportado | Hasta 2,3 Gbps |
| Distancia máxima (sistema) | Hasta 6 km |
| Modos de operación | Accesorio para Station / Access Point |
| Máximo de estaciones por AP | Hasta 32 (soportado por radio base) |
| Cifrado inalámbrico | AES 128 + GCMP (soportado por radio base) |
| Programación de tráfico | TDMA dinámico (soportado por radio base) |
| Polarización | Lineal simple (soportada por radio base) |
| MTU máxima | 7900 bytes (soportado por radio base) |
| Modo de red | Bridge transparente / VLAN passthrough |
| Interfaces físicas | Acople mecánico a TNA-303X / TNA-305X |
| Soporte recomendado | TNA-M-P (no incluido) |
| Temperatura operativa | -30 °C a 55 °C |
| Dimensiones | 180 × 150 × 150 mm |
