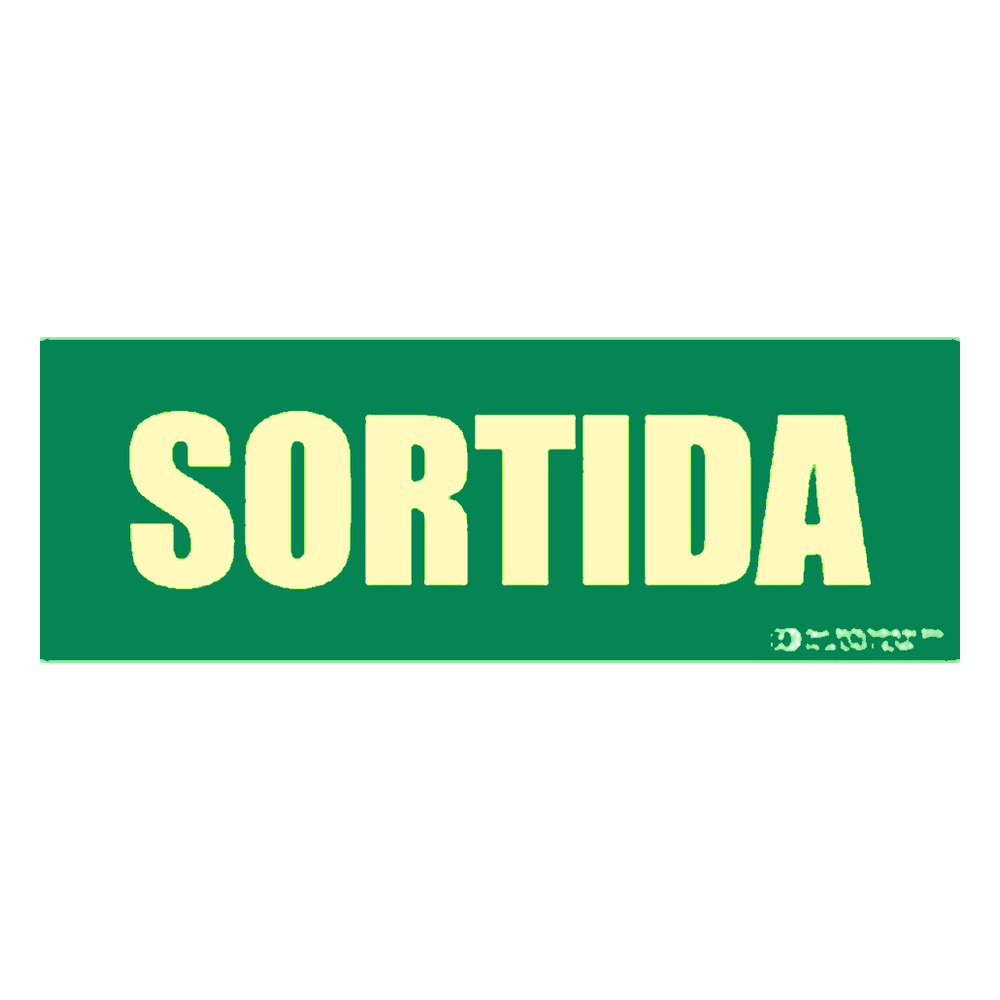

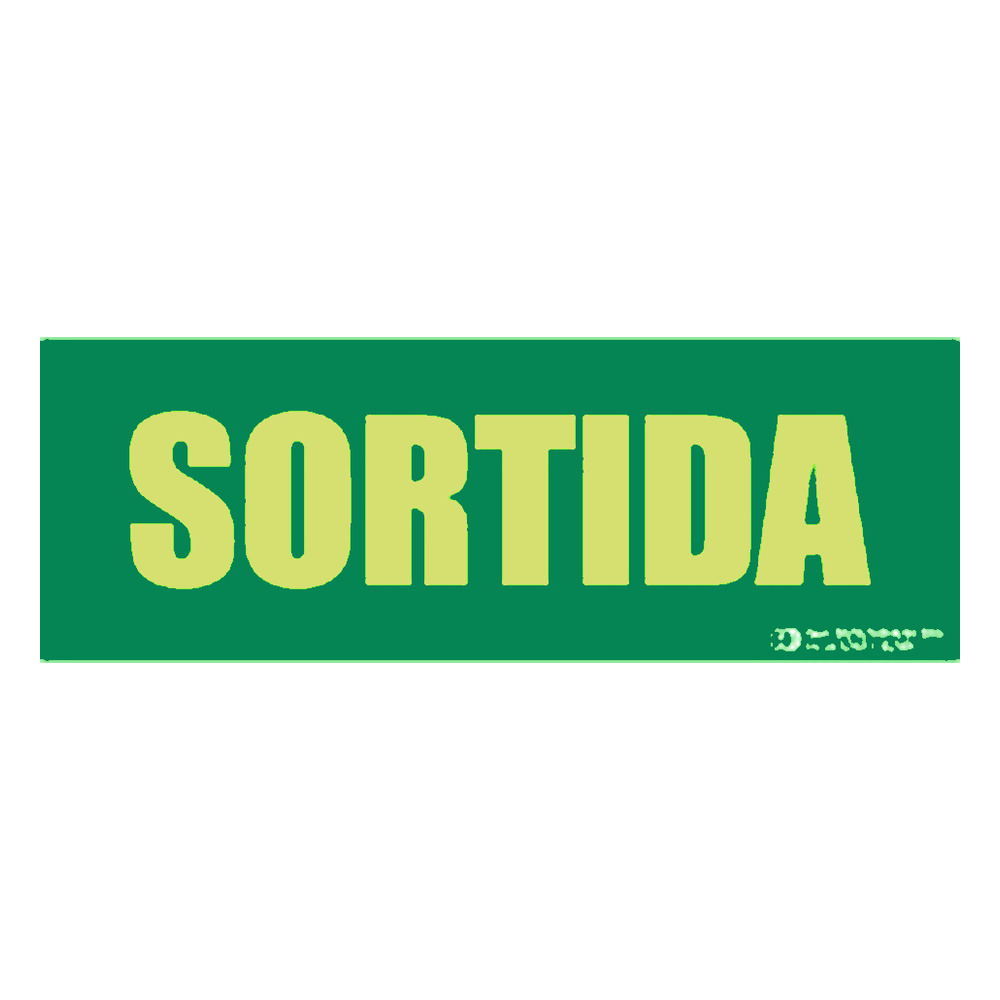

El cartel SORTIDA literal fotoluminiscente Clase A esta fabricado en materiales de alta carga fotoluminiscente conformes a UNE 23034 y homologados segun RD 485/1997 Anexo III. Ideal para senalizacion de evacuacion en edificios de uso publico, establecimientos y cualquier instalacion sujeta al CTE DB-SI o al RD 513/2017, con legibilidad garantizada incluso en corte total de suministro electrico.
|
CLASE A
280 milicandelas
Mayor luminancia residual
Edificios estratégicos |
CLASE B
108 milicandelas
Estándar UNE 23035
Uso general |
|
Rectangular · mm × mm
|
La senalizacion de evacuacion fotoluminiscente es la unica tecnologia que funciona sin alimentacion electrica: absorbe luz ambiental y la reemite durante el corte de suministro, cumpliendo los tiempos de persistencia exigidos por la UNE 23034 y el RD 485/1997 Anexo III. El cartel SORTIDA literal (simbolo E001/E002 con texto en catalan) esta disenado para instalaciones en Cataluna y Comunitat Valenciana donde la normativa autonoma o el plan de autoproteccion exige la rotulacion en lengua propia. Los materiales rigidos de Clase A garantizan resistencia mecanica, estabilidad dimensional y compatibilidad con los sistemas de PCI regulados por el RD 513/2017. Disponible en formato adhesivo o placa rigida, se integra en recorridos de evacuacion, salidas de planta y salidas del edificio conforme al CTE DB-SI seccion 3, asegurando que cada cartel de salida de emergencia sea visible desde la distancia reglamentaria incluso con energia cero en el edificio.
La falta de señalización de evacuación obligatoria conforme RD 485/1997 + RD 513/2017 (instalaciones de PCI) constituye infracción grave LISOS art. 12.16 (2.046–40.985 €). En instalaciones de uso público, además incumple el CTE DB-SI sección 3 y bloquea la licencia de actividad municipal.
Un material fotoluminiscente absorbe la radiacion luminosa del entorno (luz natural o artificial) y la reemite de forma sostenida cuando el entorno queda a oscuras. En senales de evacuacion, esto significa que el cartel SORTIDA sigue siendo visible durante un corte electrico sin necesidad de pila ni conexion a la red. La UNE 23034 y el RD 485/1997 Anexo III exigen esta propiedad en todas las senales de vias de evacuacion de edificios de uso publico.
La UNE 23034 establece que la luminancia residual debe superar 2 mcd/m² tras 10 minutos en oscuridad para materiales de Clase A. En condiciones de carga previa adecuada (minimo 50 lux durante 60 minutos), los materiales de alta calidad mantienen luminancia util durante 60 a 90 minutos, tiempo suficiente para una evacuacion completa segun los criterios del CTE DB-SI seccion 3. La vida util del soporte rigido supera los 10 anos con mantenimiento basico.
Las senales fotoluminiscentes son elementos de senalizacion de seguridad fabricados con pigmentos de larga persistencia que cumplen UNE-EN ISO 7010:2020 en cuanto a pictograma y UNE 23034 en cuanto a rendimiento luminico. Son obligatorias en vias de evacuacion de edificios de concurrencia publica, centros de trabajo (RD 485/1997) e instalaciones con sistemas de PCI sujetas al RD 513/2017 art. 11, especialmente cuando no se dispone de alumbrado de emergencia de respaldo inmediato.
La senalizacion de evacuacion fotoluminiscente comprende carteles de salida, salida de emergencia, direccion de evacuacion y puntos de reunion que guian a los ocupantes hacia el exterior sin depender de la electricidad. Segun el RD 485/1997 Anexo III y el CTE DB-SI, deben colocarse en cada puerta de salida del recinto, en los cambios de direccion del recorrido de evacuacion y a una altura que permita verlos por encima del humo (generalmente entre 2,0 y 2,5 m). El cartel SORTIDA literal se usa en las mismas posiciones que el simbolo E001, anadiendo el texto para mayor claridad.
El termino SORTIDA es la denominacion en catalan y valenciano de SALIDA. El pictograma corresponde al simbolo E001/E002 de la UNE-EN ISO 7010:2020, que es valido en toda Espana. El uso del texto en catalan o valenciano es habitual y aceptado en centros de trabajo y edificios publicos de esas comunidades; en otras regiones se recomienda el literal SALIDA o la version solo-pictograma para plena conformidad con el RD 485/1997 sin posibles objeciones en la inspeccion de trabajo.
