Kit de dos convertidores de medios industriales (par A+B) con tecnología WDM BiDi sobre un único hilo de fibra monomodo 9/125 µm. Cada unidad integra 1 × RJ45 10/100/1000 Mbps autoadaptativo y 1 × puerto óptico SC Gigabit, longitudes de onda cruzadas 1310T/1550R (A) y 1550T/1310R (B), alcance de hasta 3 km, latencia ≤ 150 µs, alimentación dual DC 5-12 V o PoE 48 V, carcasa de aleación de aluminio y rango térmico industrial de −30 °C a 75 °C.

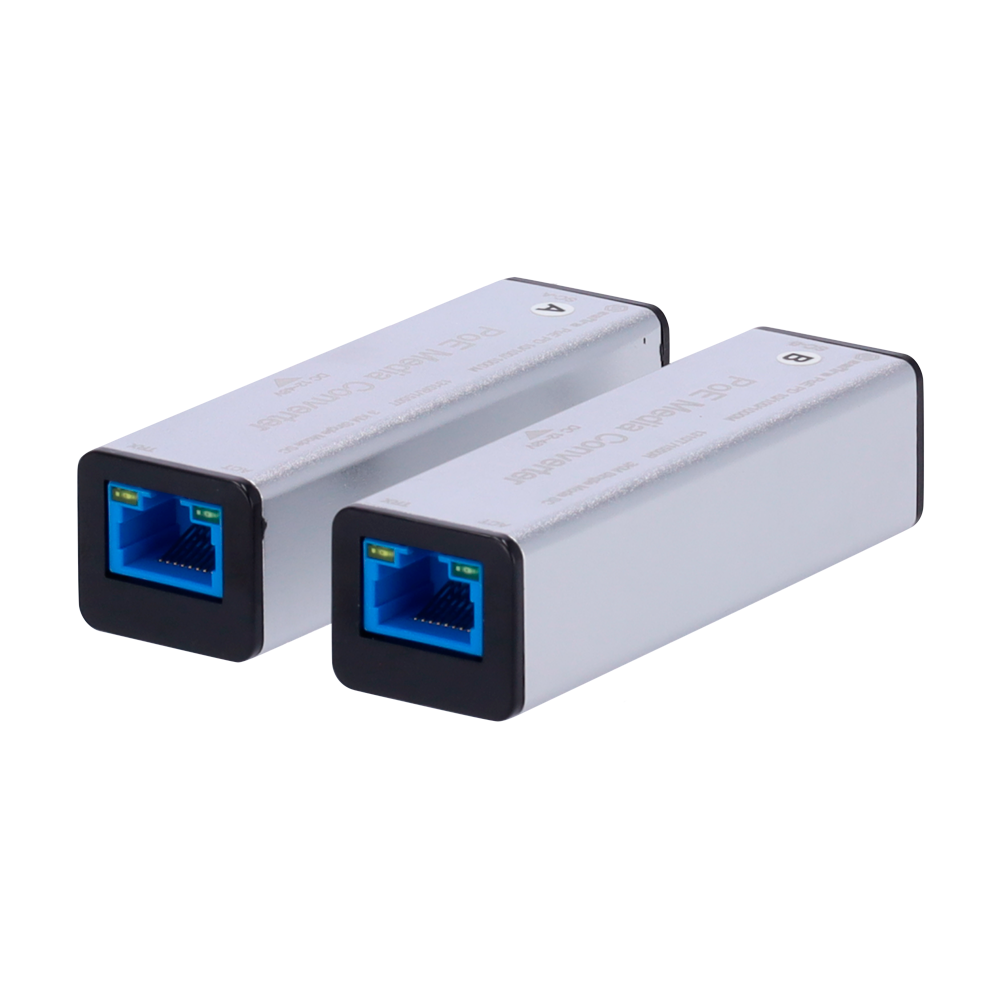

El Safire SF-MC-1GF-GE-3SM-SC es un kit completo formado por dos convertidores de medios de grado industrial —extremo A y extremo B— que extienden un enlace Gigabit Ethernet hasta 3 km utilizando un único hilo de fibra óptica monomodo 9/125 µm mediante tecnología WDM bidireccional (BiDi).
No existe ficha técnica oficial en PDF disponible para este producto. Los datos proceden de la especificación publicada por el fabricante.
La tecnología WDM (Multiplexación por División de Longitud de Onda) permite al kit operar sobre un único hilo de fibra cruzando las longitudes de onda entre las dos unidades: la unidad A transmite a 1310 nm y recibe a 1550 nm (1310T/1550R), mientras que la unidad B hace exactamente lo contrario (1550T/1310R). Gracias a este cruce, ambas unidades se comunican de forma full duplex simultáneo a 1000 Mbps sin necesidad de un segundo hilo, reduciendo a la mitad el consumo de infraestructura de fibra en el tramo troncal.
Cada unidad dispone de un puerto RJ45 10/100/1000 Mbps con autoadaptación (Self-Adaption) que admite cableado estructurado convencional hasta 100 metros. La velocidad de la interfaz óptica es de 1000 Mbps conforme a IEEE 802.3z/ab, y el modo de reenvío de tramas es Store and Forward (almacenamiento y reenvío), que garantiza la integridad de cada trama antes de retransmitirla. El modo de transferencia es Full Duplex automático en ambos extremos, con una latencia interna ≤ 150 µs.
El kit admite dos métodos de alimentación por unidad. La alimentación local se realiza mediante un jack DC hembra de 5,5 × 2,5 mm con rango de 5 V a 12 V. Como alternativa, cada unidad acepta alimentación a través de PoE a 48 V, lo que permite instalarla sin necesidad de toma de corriente adicional cuando existe un switch PoE en la infraestructura. Esta flexibilidad facilita la integración en instalaciones de videovigilancia o redes de datos donde la alimentación local no siempre está disponible.
La carcasa de cada unidad está fabricada en aleación de aluminio con acabado abrasivo, lo que aporta robustez mecánica y disipación pasiva del calor. El rango de temperatura de operación cubre de −30 °C a 75 °C, y el de almacenaje de −10 °C a 55 °C, haciéndolo apto para entornos industriales con condiciones ambientales exigentes. La humedad de funcionamiento admitida es del 10 % al 90 % RH sin condensación, y la de almacenaje del 5 % al 90 % RH sin condensación.
Con unas dimensiones de 80 × 24 × 20 mm y un peso de tan solo 0,09 kg por unidad, el SF-MC-1GF-GE-3SM-SC ocupa un espacio mínimo. La instalación está concebida para montaje en superficie o sobremesa (Desktop Mounted), sin necesidad de carril DIN ni bastidor, lo que simplifica la puesta en marcha en armarios de comunicaciones, cajas de registro o espacios reducidos.
| Categoría | Kit de dos convertidores industriales de fibra a cobre (Pareja A + B) |
|---|---|
| Interfaz cobre (por unidad) | 1 × RJ45 10/100/1000 Mbps con autoadaptación (Self-Adaption) |
| Interfaz fibra (por unidad) | 1 × 1000 Mbps Gigabit, puerto óptico SC integrado |
| Estándares de protocolo | IEEE 802.3z/ab |
| Tipo de fibra óptica | Monomodo monofibra (Single Mode 9/125 µm) |
| Longitudes de onda | Unidad A: 1310T/1550R · Unidad B: 1550T/1310R (cruce WDM) |
| Tasa de transmisión óptica | 1000 Mbps (Gigabit Ethernet) |
| Distancia máxima fibra | Hasta 3 km |
| Distancia máxima cobre | Hasta 100 m (cableado estructurado convencional) |
| Modo de reenvío | Almacenamiento y reenvío (Store and Forward) |
| Modo de transferencia | Full Duplex automático |
| Latencia | ≤ 150 µs |
| Material de la carcasa | Aleación de aluminio con acabado abrasivo |
| Alimentación DC | 5 V a 12 V CC · Jack hembra 5,5 × 2,5 mm |
| Alimentación PoE | 48 V PoE |
| Instalación | Sobremesa / montaje en superficie (Desktop Mounted) |
| Temperatura de operación | −30 °C a 75 °C |
| Temperatura de almacenaje | −10 °C a 55 °C |
| Humedad de funcionamiento | 10 % – 90 % RH (sin condensación) |
| Humedad de almacenaje | 5 % – 90 % RH (sin condensación) |
| Dimensiones (por unidad) | 80 × 24 × 20 mm |
| Peso neto (por unidad) | 0,09 kg |
