Armario inteligente Safire de poliéster SMC (50×40×20 cm, IP55) con módulo UPS, switch no gestionable de 8 puertos PoE 10/100/1000 Mbps (IEEE 802.3af/at, 30 W/puerto, 120 W máx.) y 2 puertos SFP 1000Base-X. Incluye módulo de alimentación CA 100–240 V con salida CC 13,8 V/200 W, booster CC, 3 salidas DC 12 V/3 A, SPD 2P AC 380 V 20 kA, bandeja de fibra 4×SC UPC, carril DIN e iluminación interior DC 12 V. Batería de plomo 12 V no incluida.

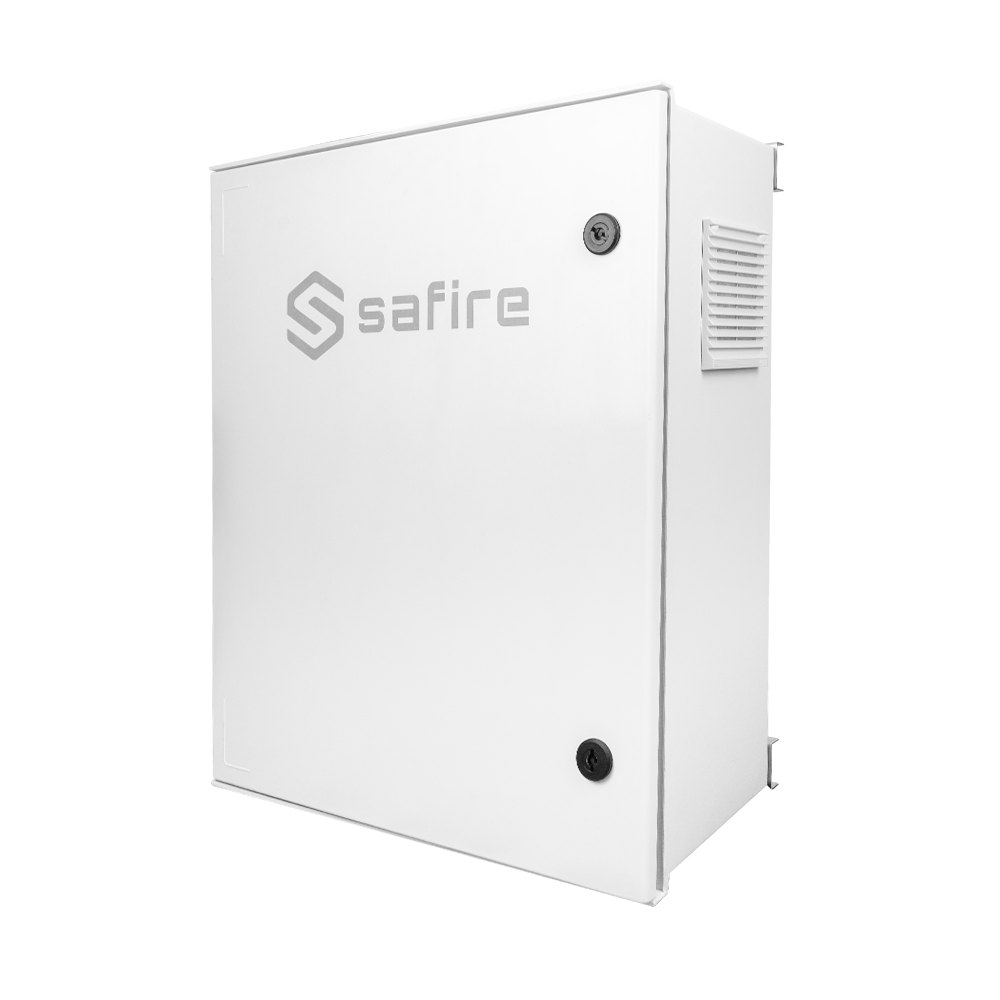

El Safire SF-BOX6050AC8POE-UPS es un armario de conexiones inteligente fabricado en poliéster SMC con grado de protección IP55, diseñado para centralizar la alimentación, la conectividad y la supervisión remota de instalaciones de seguridad electrónica en exteriores e interiores exigentes. Integra en un único enclosure de 50×40×20 cm un switch PoE no gestionable de 8 puertos Gigabit, un módulo UPS con soporte para batería de plomo 12 V (no incluida), protecciones eléctricas SPD, booster CC, bandeja de fusión de fibra óptica y una plataforma software de gestión y control remoto.
⚠ La batería de plomo DC 12 V no se incluye en el suministro y debe adquirirse por separado. El material de la carcasa indicado en la fuente oficial es PVC; el cuerpo exterior se describe como poliéster SMC.
El armario está construido en poliéster SMC con acabado blanco, tratamiento impermeable y anticorrosión que lo hace apto para uso prolongado en exteriores. Con unas dimensiones exteriores de 50×40×20 cm y un peso de 15 kg, incorpora carril DIN para la fijación de dispositivos adicionales, diámetro de abrazadera de 400 mm, doble cierre e iluminación interior DC 12 V que se activa automáticamente al abrir la puerta. El canal 1 de entrada de alarma está dedicado por defecto a la detección de puerta abierta o cerrada.
El módulo de alimentación acepta entrada CA de 100–240 V a 50/60 Hz y entrega una salida CC de 13,8 V con 200 W de potencia, gestionando la carga y descarga de la batería de plomo de 12 V. La salida CA dispone de 1 canal con enchufe europeo, control remoto de un solo canal y visualización de voltaje y corriente (sin respaldo de batería). Las salidas CC ofrecen 3 canales de 12 V / 3 A cada uno con ranura de terminal verde, control remoto individual y lectura de voltaje y corriente por circuito (con respaldo de batería). El booster acepta una entrada de 10,8–52 V CC y entrega 53,5 V CC a 200 W para alimentar equipos que lo requieran.
El armario incorpora un dispositivo de protección contra sobretensiones (SPD) bipolar 2P para AC 380 V con capacidad de descarga de 20 kA, protegiendo toda la instalación frente a transitorios y rayos. La comunicación con la plataforma de gestión se realiza a través de un puerto de control 1×10/100Base-TX y una interfaz RS232/RS485 estándar. Dispone además de 3 canales de entrada de alarma mediante conector seco y un botón de reset que restaura la configuración de fábrica al mantenerse pulsado durante 5 segundos.
El switch integrado cuenta con 8 puertos de enlace descendente 10/100/1000Base-T RJ45 con PoE de 30 W por puerto (IEEE 802.3af/at) y 2 puertos de enlace ascendente 1000Base-X SFP (puertos 9 y 10). La capacidad de conmutación es de 20 Gbps con un rendimiento de reenvío de 14,88 Mpps, buffer de 4 MB y tabla de direcciones MAC de 16 K entradas. El consumo propio del switch es inferior a 5 W, con una salida PoE total máxima de 120 W. La función de autochequeo PoE detecta dispositivos PD bloqueados y los reinicia automáticamente para garantizar la disponibilidad de la instalación. Soporta dos modos de trabajo: modo predeterminado (conmutación normal) y modo VLAN (aislamiento de puertos 1–8 entre sí, comunicación exclusiva con el enlace ascendente, supresión de tormenta de red y control de flujo desactivado).
La bandeja de fusión integrada dispone de 4 adaptadores SC lijado UPC para la terminación y distribución de fibra óptica en el punto de instalación, eliminando la necesidad de un armario de fibra independiente.
| Voltaje de entrada | AC 100–240 V, 50/60 Hz |
|---|---|
| Batería compatible | DC 12 V plomo (no incluida) |
| Módulo de alimentación | Entrada CA 100–240 V; salida CC 13,8 V / 200 W; carga/descarga batería 12 V |
| Salida CA | 1 canal, enchufe europeo, control remoto, visualización de voltaje y corriente (sin respaldo) |
| Salidas CC | 3 canales, 12 V / 3 A cada uno, terminal verde, control remoto individual, visualización V e I (con respaldo) |
| SPD | 2P, AC 380 V, 20 kA |
| Booster | Entrada 10,8–52 V CC; salida 53,5 V CC / 200 W |
| RS232/RS485 | Interfaz estándar RS232/RS485 |
| Entrada de alarma | 3 canales, conector seco; canal 1 para detección de puerta |
| Puerto de control | 1 × 10/100Base-TX |
| Botón de reset | Mantener pulsado 5 s para restaurar configuración de fábrica |
| Iluminación interior | DC 12 V, activada al abrir la puerta |
| Bandeja de fibra | 4 × SC lijado UPC |
| Puertos PoE (switch) | 8 × 10/100/1000Base-T RJ45, 30 W/puerto, IEEE 802.3af/at |
| Puertos SFP (switch) | 2 × 1000Base-X SFP (puertos 9–10) |
| Consumo propio switch | <5 W; salida PoE total máx. 120 W |
| Autochequeo PoE | Reinicio automático del dispositivo PD bloqueado |
| Modos de trabajo | Predeterminado (conmutación normal) / VLAN (aislamiento puertos 1–8, supresión tormenta, flujo desactivado) |
| Capacidad de conmutación | 20 Gbps |
| Rendimiento de reenvío | 14,88 Mpps |
| Buffer | 4 MB |
| Tabla de direcciones MAC | 16 K |
| Indicadores LED | Alimentación: 1 × rojo; puertos 9–10: verde (enlace/actividad); puertos 1–8: verde (enlace/actividad), amarillo (PoE) |
| Temperatura de trabajo | -20 °C ~ 70 °C |
| Temperatura de almacenamiento | -40 °C ~ 85 °C |
| Humedad relativa | 0–95 % (sin condensación) |
| Dimensiones exteriores | 50×40×20 cm |
| Material | PVC / poliéster SMC |
| Color | Blanco |
| Peso | 15 kg |
| Diámetro de abrazadera | 400 mm |
| Grado de protección | IP55 |
