Armario inteligente de poliéster IP55 para instalaciones en farola sin conexión de red ni suministro eléctrico permanente. Entrada AC 100–240 V / 50–60 Hz, módulo de alimentación 72 V CC 320 W, carga rápida 17 A/h compatible con batería de litio 48 V 21 A (no incluida). Integra diferencial, magnetotérmico y SPD 20 kA, switch gestionable L2 con 8 puertos PoE Gigabit (2× High PoE IEEE 802.3bt hasta 90 W), 2 puertos SFP 1000Base-X, bandeja de fusión de fibra 4× SC/UPC y pantalla LCD de 2,5″. Dimensiones 600 × 500 × 230 mm, peso 20 kg.

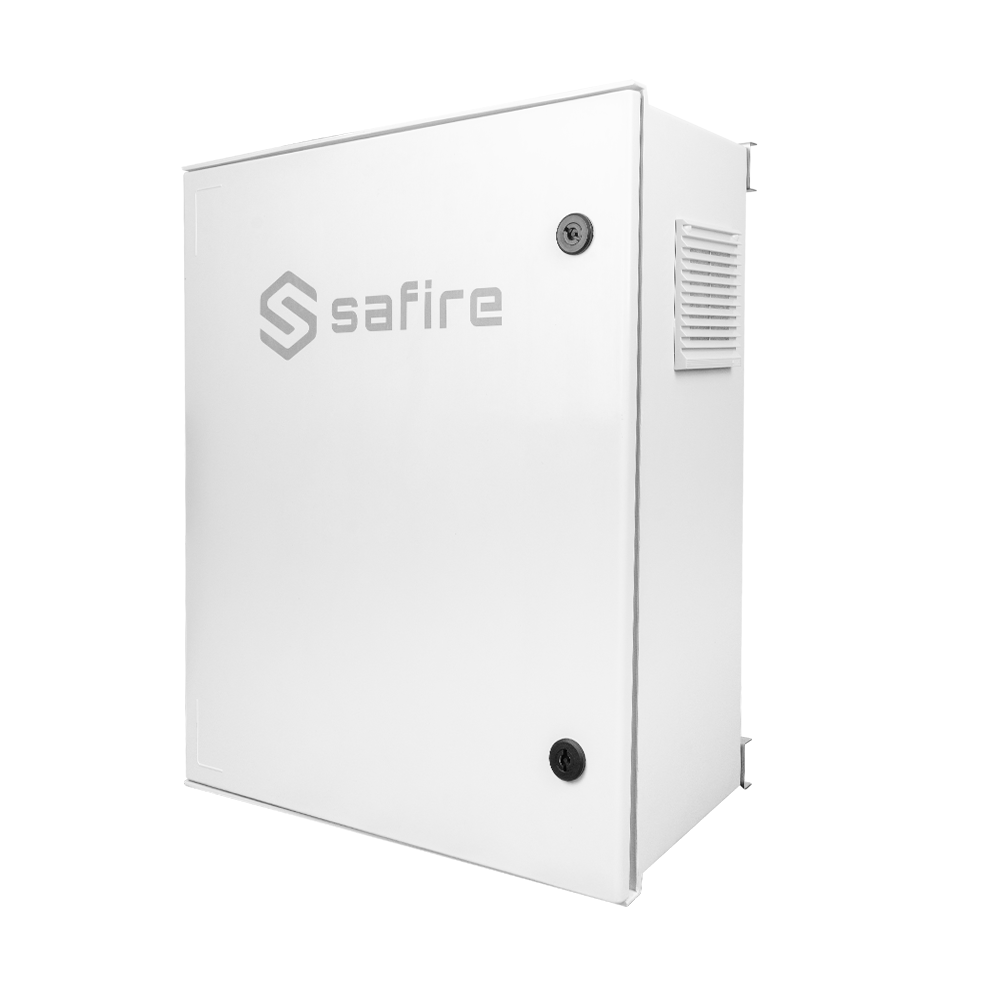

El Safire SF-BOX6050AC8POE-LITIO es un armario de poliéster con protección IP55 diseñado para desplegar infraestructura de videovigilancia y comunicaciones en farolas, postes y ubicaciones sin suministro eléctrico o red de datos permanente. Integra en un único gabinete de 600 × 500 × 230 mm un módulo de alimentación AC/DC de 320 W, un controlador de carga rápida compatible con baterías de litio de 48 V, protecciones eléctricas principales (diferencial, magnetotérmico y SPD), un switch gestionable L2 con 8 puertos PoE Gigabit y 2 puertos SFP, y una bandeja de fusión de fibra óptica, todo ello monitorizable de forma remota.
La batería de litio 48 V 21 A no se incluye con el armario y debe adquirirse por separado. El material de la carcasa está catalogado como PVC en la documentación del fabricante.
El módulo de alimentación acepta entrada universal de CA 100–240 V / 50–60 Hz y genera una salida de CC de 72 V con potencia máxima de 320 W. La salida de CA cuenta con 2 canales con enchufe europeo, compatible con control remoto de un solo canal, que muestran el voltaje y la corriente de cada circuito; estos canales no disponen de alimentación de respaldo. La salida de CC ofrece 3 canales de 12 V / 3 A con potencia total máxima de 60 W, conexión mediante ranura para terminal verde, visualización de voltaje y corriente por canal y respaldo desde batería. Un convertidor interno convierte los 48 V CC de la batería en 12 V CC para los dispositivos que lo requieran. La iluminación interior del armario funciona a 12 V CC y se activa automáticamente al abrir la puerta.
El controlador de carga integrado admite un voltaje máximo de entrada de 100 V y es compatible con baterías de 48 V CC, con una corriente de carga de hasta 20 A. La especificación de carga rápida alcanza los 17 A/h, lo que permite reducir el tiempo de recarga y maximizar la autonomía del sistema. La batería recomendada por el fabricante es de 48 V 21 A (no incluida). El controlador conecta la alimentación de CA y gestiona la carga sin necesidad de equipos externos adicionales.
El armario incorpora protección contra sobretensiones SPD de 2 polos para CA 380 V con capacidad de descarga de 20 kA. Las protecciones integradas comprenden: 1 × CA monofásico + neutro de 16 A, 1 × CA bifásico de 16 A y 1 × CC bifásico de 32 A. Dispone de 3 entradas de alarma de contacto seco, siendo el canal 1 el predeterminado para detección de puerta abierta/cerrada. Un botón de reset permite restaurar la configuración de fábrica manteniéndolo pulsado durante 5 segundos. Las interfaces RS232 y RS485 estándar facilitan la integración con sistemas de gestión externos, y el puerto de control 10/100Base-TX ofrece conectividad de administración dedicada.
El switch integrado dispone de 8 puertos Ethernet Gigabit con PoE y 2 puertos SFP 1000Base-X. Los puertos 1 y 2 soportan hasta 90 W por puerto conforme a IEEE 802.3bt (High PoE), siendo también compatibles con IEEE 802.3af/at. Los puertos 3 a 8 suministran hasta 30 W por puerto según IEEE 802.3af/at. La potencia PoE total disponible es de 180 W máximos con un consumo propio inferior a 20 W. La capacidad de conmutación de fibra alcanza 20 Gbps, el rendimiento de reenvío es de 14,88 Mpps, el búfer de paquetes es de 1 MB y la tabla de direcciones MAC admite hasta 8.000 entradas.
El switch soporta una extensa suite de funciones de gestión de capa 2: configuración de velocidad de puertos, control de flujo, supresión de tormenta de broadcast, puertos troncales, mirror de puertos, DHCP por IP y MAC, IGMP Snooping, VLAN (incluido QinQ y mapeo de VLAN), LACP, LLDP, detección de bucles (loopback), OAM, Jumbo Frame y DDM. En cuanto a seguridad y control de acceso, incluye ACL (IP estándar, IP extendida, IP-MAC, MAC-ARP con referencia ACL y rango de tiempo), autenticación AAA mediante TACACS+, RADIUS y 802.1x, y SNMP con comunidades y TRAP. Soporta los protocolos de redundancia MSTP, EAPS (hasta 16 anillos) y ERPS (hasta 32 anillos), así como RMON para monitorización (estadísticas, histórico, alarmas y eventos), administración de clúster mediante NDP/NTDP y gestión de QoS con agenda, direcciones IP, ARP y rutas estáticas. La gestión incluye actualización horaria por SNTP, administración de usuarios, modo seguro, backup de configuración y actualización de firmware.
El armario incorpora una bandeja de fusión de fibra óptica con 4 conectores SC pulido UPC. La pantalla LCD de 2,5″ permite la supervisión local de parámetros del sistema. La abrazadera para mástil tiene un diámetro de 400 mm. La carcasa de poliéster con acabado blanco está tratada para resistir la humedad y la corrosión, con una humedad relativa de trabajo de 0–95 % sin condensación, temperatura de trabajo de −20 °C a 70 °C y temperatura de almacenamiento de −40 °C a 85 °C. El peso total del armario (sin batería) es de 20 kg. Se incluyen como accesorios: carril DIN, abrazaderas de mástil, cable de conexión para batería y llave plástica para la puerta.
| Tensión de entrada | AC 100–240 V, 50/60 Hz |
|---|---|
| Batería compatible | 48 V 21 A (no incluida) |
| Salida AC | 2 canales, enchufe europeo, control remoto de un canal, visualización de voltaje y corriente. Sin respaldo de batería |
| Salida DC | 3 canales, 12 V / 3 A, potencia total máx. 60 W, terminal verde, con respaldo de batería |
| Módulo de alimentación | Entrada AC 100–240 V; salida CC 72 V, 320 W |
| Iluminación interior | DC 12 V, activación automática al abrir la puerta |
| Protecciones eléctricas | 1 × CA monofásico + neutro 16 A; 1 × CA bifásico 16 A; 1 × CC bifásico 32 A |
| SPD | 2P, CA 380 V, 20 kA |
| Interfaces serie | RS232 / RS485 estándar |
| Entradas de alarma | 3 canales de contacto seco (canal 1: detección de puerta abierta/cerrada) |
| Puerto de control | 1 × 10/100Base-TX |
| Botón de reset | Mantener pulsado 5 s: restaurar configuración de fábrica |
| Conversor DC-DC | 48 V CC → 12 V CC |
| Controlador de carga | Voltaje máx. entrada 100 V; compatible batería 48 V CC; corriente de carga 20 A |
| Carga rápida | 17 A/h |
| Pantalla LCD | 2,5″ |
| Bandeja de fibra | 4 × SC pulido UPC |
| Temperatura de trabajo | −20 °C ~ 70 °C |
| Temperatura de almacenamiento | −40 °C ~ 85 °C |
| Humedad relativa | 0–95 % sin condensación |
| Dimensiones exteriores | 600 × 500 × 230 mm |
| Material carcasa | PVC |
| Color | Blanco |
| Peso | 20 kg |
| Diámetro abrazadera | 400 mm |
| Grado de protección | IP55 |
| Consumo propio switch | < 20 W |
| Potencia PoE total | 180 W máx. |
| Puertos Ethernet | Puertos 1–2: 10/100/1000Base-T, 90 W PoE, RJ45, IEEE 802.3bt / af / at; Puertos 3–8: 10/100/1000Base-T, 30 W PoE, RJ45, IEEE 802.3af/at |
| Puertos SFP | Puertos 9–10: SFP 1000Base-X |
| Capacidad de conmutación | 20 Gbps |
| Rendimiento de reenvío | 14,88 Mpps |
| Búfer | 1 MB |
| Tabla MAC | 8.000 entradas |
| Protocolos L2 soportados | VLAN, QinQ, MSTP, LACP, LLDP, IGMP Snooping, EAPS (16 anillos), ERPS (32 anillos), OAM, RMON, SNMP, ACL, QoS, 802.1x, TACACS+, RADIUS, DHCP, MVR, Jumbo Frame, DDM |
