Safire SF-BOX08220-BMS-IP55 Armario de Poliéster Inteligente para Farola con Switch PoE L2 8 Puertos IP55

Armario inteligente Safire SF-BOX08220-BMS-IP55: solución autónoma para farola con switch PoE L2 y protección IP55

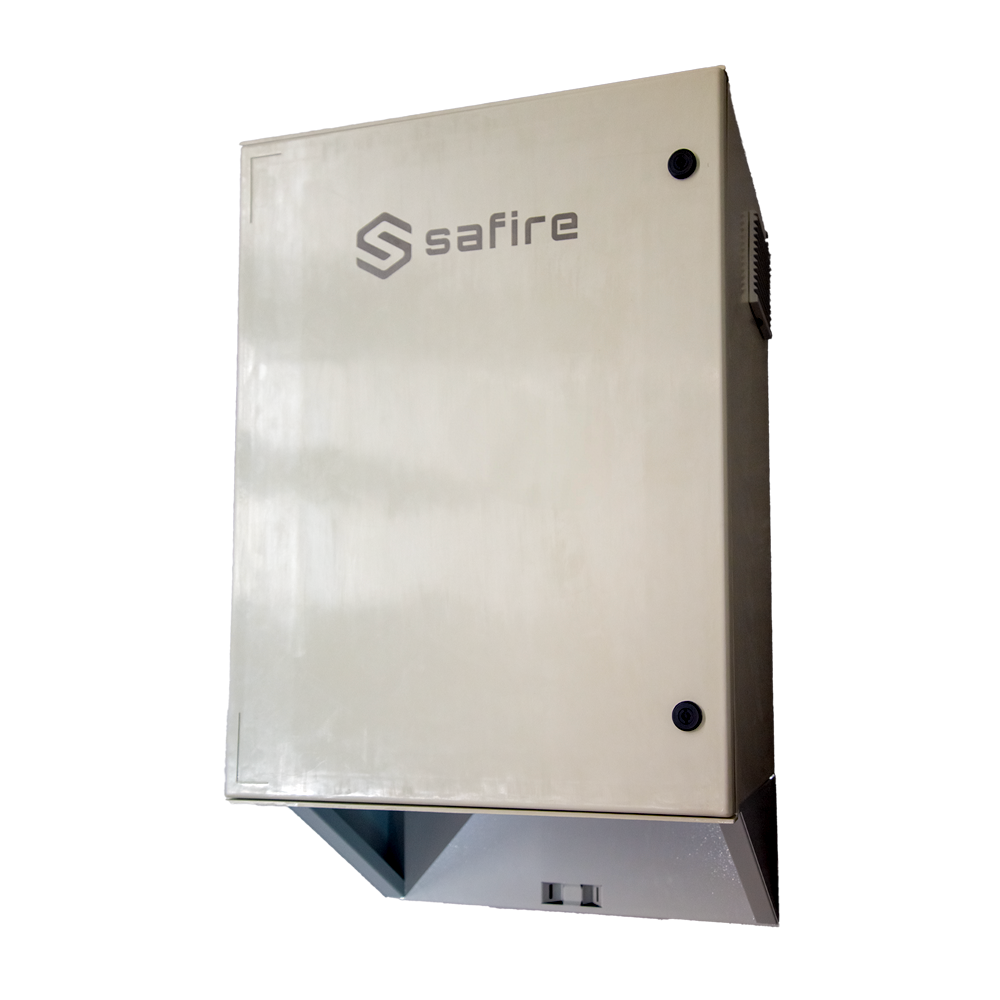

El Safire SF-BOX08220-BMS-IP55 es un armario de poliéster SMC (resina reforzada con fibra de vidrio) diseñado para alojar toda la electrónica necesaria en puntos de instalación autónomos, especialmente farolas y ubicaciones sin acceso directo a red o luz. Integra en un único gabinete de 800×600×300 mm un switch Gigabit PoE L2 administrado, protecciones eléctricas completas, controlador de carga, conversor DC, bandeja de fusión de fibra óptica y módulo inteligente con software de gestión remota, todo ello bajo un grado de protección IP55 y doble cierre de llave.

⚠ No existe ficha técnica oficial en PDF del fabricante para este producto. Los datos proceden exclusivamente de las especificaciones publicadas por el distribuidor oficial.

Carcasa, seguridad mecánica y montaje

El armario está fabricado en SMC (Sheet Moulding Compound), resina de poliéster reforzada con fibra de vidrio, acabado en color blanco. Sus dimensiones exteriores son 800 mm de alto × 600 mm de ancho × 300 mm de fondo, con un peso neto de 22 kg. El grado de protección IP55 garantiza estanqueidad frente a polvo y proyecciones de agua desde cualquier dirección, haciendo el equipo apto para exteriores. La seguridad mecánica se consigue mediante doble cierre de llave. Un sensor de puerta incorporado activa automáticamente la iluminación interior LED de 12 V DC en cuanto se abre el armario, facilitando las labores de mantenimiento nocturno. El sistema dispone además de 3 entradas de alarma por contacto seco; la entrada 1 está asignada por defecto al contacto de puerta. Para la instalación en mástil se incluyen abrazaderas con diámetro de 400 mm. El carril DIN ajustable integrado permite organizar los componentes internos con flexibilidad.

Alimentación, protecciones eléctricas y gestión de batería

La entrada de alimentación acepta CA de 100 a 240 V o CC de 72 V, con una potencia de salida de 320 W. Se incluyen dos enchufes europeos tipo F para aplicaciones auxiliares. El circuito de protección eléctrica está compuesto por un diferencial RCD 1P+N de 16 A, un disyuntor magnetotérmico MCB 1P DC 220 V 16 A tipo C (doble) y un dispositivo de protección contra sobretensiones transitorias SPD 2P AC 380 V 20 kA. El controlador de carga admite baterías de DC 12 V, 24 V o 48 V con una corriente de carga máxima de 20 A y un voltaje de entrada máximo de 100 V, siendo compatible con baterías de litio de 48 V 100 Ah. Un conversor integrado DC 48 V → DC 12 V alimenta los periféricos internos. Las salidas DC disponibles son 3×12 V DC con una potencia máxima conjunta de 240 W. La ventilación se gestiona mediante un ventilador de 12 V DC. Una pantalla LCD de 2,5″ muestra el estado del sistema en todo momento. El autoconsumo del armario es inferior a 20 W.

Switch PoE L2 administrado: puertos y capacidad de conmutación

El switch integrado dispone de 8 puertos RJ45 10/100/1000Base-T con PoE y 2 ranuras SFP 1000Base-X (puertos 9-10). Los puertos 1 y 2 son High PoE con hasta 90 W cada uno (IEEE 802.3bt, compatible con IEEE 802.3af/at); los puertos 3 a 8 ofrecen hasta 30 W cada uno (IEEE 802.3af/at). La salida PoE total máxima es de 180 W. La capacidad de conmutación alcanza los 20 Gbps con un rendimiento de reenvío de 14,88 Mpps. La tabla de direcciones MAC almacena 8K entradas y el buffer es de 1 MB. La protección contra sobretensiones del switch llega a 6 kV (IEC 61000-4-5) y la protección ESD a 6 kV por contacto y 8 kV por aire (IEC 61000-4-2). El switch es de capa 2 totalmente administrado.

Funciones de gestión y protocolo del switch L2

El switch L2 ofrece una completa gama de funciones de gestión: administración de usuarios, seguridad vía HTTP, SNMP, Telnet y SSH, gestión de firmware y configuración exportable/importable. A nivel de puertos soporta control de velocidad, control de tráfico, storm control (broadcast, unicast, multicast), port mirroring, DHCP, IGMP snooping, VLAN (acceso/troncal/híbrido), LACP, LLDP, detección de loopback, MAC VLAN, mapeo VLAN, VLAN de voz, QinQ, UDLD, jumbo frame e información DDM. Los protocolos de red avanzados incluyen MSTP, EAPS, ERPS (anillos 1-21), GMRP, RMON (estadísticas, histórico, alarma, eventos), ACL (IP estándar, IP extendida, IP-MAC, MAC-ARP), QoS, autenticación AAA con TACACS+, RADIUS y 802.1X, DHCP snooping, administración de clúster (NDP, NTDP) y registro de eventos con Syslog. El control de alimentación PoE permite gestionar por puerto el estado, la energía total y la política PoE.

Módulo inteligente, fibra óptica y conectividad auxiliar

El módulo inteligente integrado dispone de un puerto de red propio 10/100Base-TX y software de gestión remota. El botón de reset permite restaurar la configuración de fábrica mediante pulsación larga de 5 segundos. La bandeja de fusión de fibra aloja hasta 4 conectores SC UPC. Se incluyen 3 entradas de alarma por contacto seco (la entrada 1 reservada por defecto al sensor de puerta) para integración con sistemas de seguridad externos.
