Armario de conexiones inteligente en material SMC (resina de poliéster reforzada con fibra de vidrio), 600×500×230 mm, IP55, doble cierre de llave. Integra switch Ethernet 8 puertos 10/100/1000M Base-T RJ45 + 2 SFP 1000M, fuente AC 100~240 V, 3 salidas DC 12 V (máx. 200 W entre las tres), 1 salida AC controlada remotamente, bandeja de fusión de fibra 4×SC UPC, carril DIN, UPS para batería de backup 12 V, protección contra sobretensiones AC 385 V / 20 kA y software de gestión y monitorización incluido.

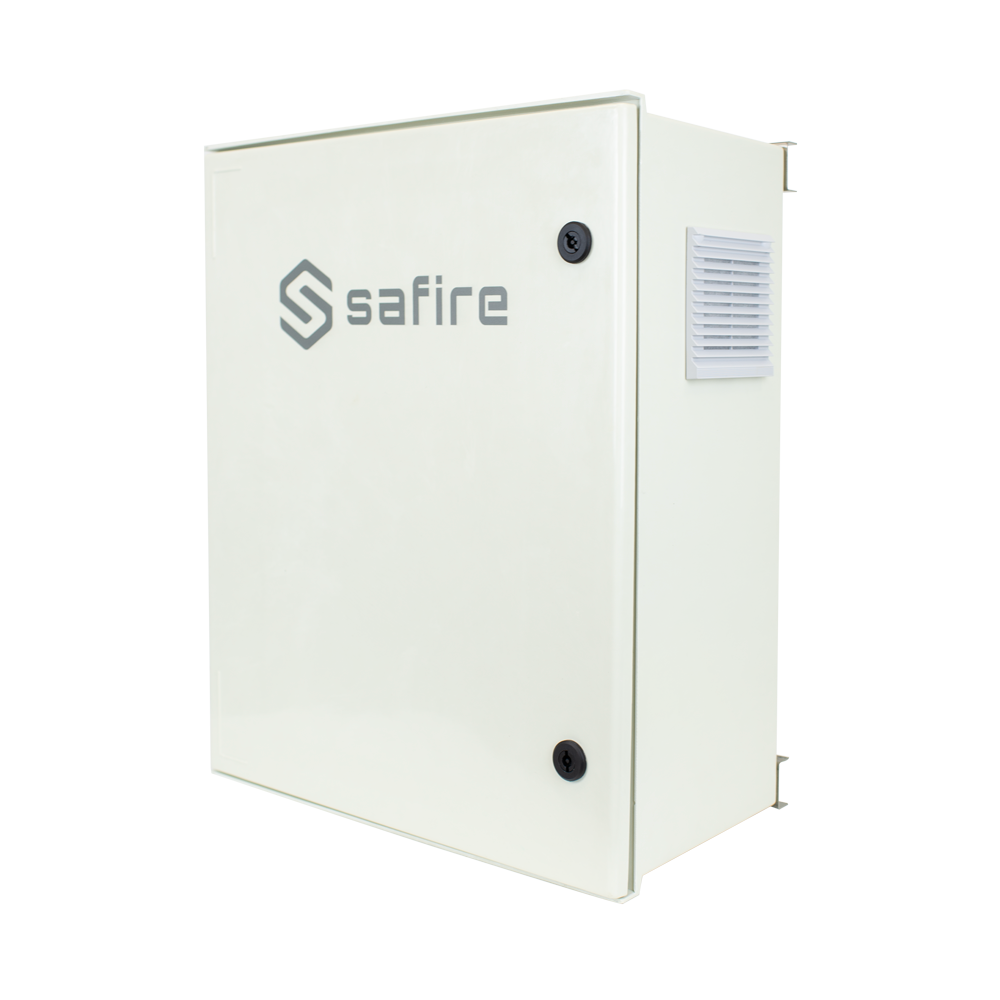

El Safire SF-BOX0812V-UPS-IP55 es un armario de conexiones compacto y autónomo fabricado en SMC —resina de poliéster reforzada con fibra de vidrio— pensado para instalaciones de seguridad electrónica en exterior o en entornos con exigencias ambientales elevadas. Reúne en un único enclosure con grado IP55 un switch Gigabit de 10 puertos, fuente de alimentación AC universal, tres salidas DC de 12 V, bandeja de fusión de fibra óptica, carril DIN, sistema UPS para batería de respaldo y una controladora de gestión con software de monitorización incluido.
El armario mide 600 × 500 × 230 mm y está construido íntegramente en SMC, material que combina alta resistencia mecánica con ligereza (15 kg de peso neto) y excelente comportamiento ante la intemperie. El grado de protección IP55 garantiza estanqueidad frente al polvo y a chorros de agua desde cualquier dirección. La puerta incorpora doble cierre de llave para evitar accesos no autorizados, sensor de apertura integrado (tamper de puerta) y un led interno de 12 V DC que se activa automáticamente al abrir, facilitando el mantenimiento nocturno sin necesidad de iluminación adicional.
La entrada de alimentación acepta AC 100~240 V a 50/60 Hz. El armario dispone de un enchufe europeo tipo F incorporado y un contactor AC 2P 16 A instalado sobre carril DIN. Las tres salidas DC de 12 V soportan conjuntamente hasta 200 W. Existe además una salida AC controlada de forma remota mediante software, con monitorización de tensión y corriente en tiempo real. La función UPS permite instalar una batería de backup de 12 V (no incluida) para garantizar la continuidad del servicio ante cortes de red. El módulo de protección contra sobretensiones actúa sobre la línea AC: 385 V CA @ 20 kA, clase 2P, rango de temperatura operativo de -40 °C a 70 °C, corriente de descarga nominal 20 kA (8/20 μs), corriente de descarga máxima 40 kA (8/20 μs) y voltaje restringido ≤ 1,8 kV, con función de alarma remota integrada en el software de gestión.
El switch integrado ofrece 8 puertos 10/100/1000M Base-T RJ45 (puertos 1-8) y 2 puertos 1000M SFP (puertos 9-10), lo que permite uplinks en fibra óptica sin necesitar hardware adicional. La controladora de gestión incluye un puerto RJ45 10/100M dedicado, botón de reset y 8 indicadores LED de estado para diagnóstico visual rápido. La conectividad serie contempla RS485 y RS232. La bandeja de fusión de fibra integrada aloja hasta 4 adaptadores SC UPC, con diámetro de abrazadera de 400 mm, centralizando así el empalme de fibra óptica junto al resto de la instalación.
El armario dispone de 3 entradas de alarma por contacto seco; la entrada 1 está asignada por defecto al sensor de puerta. Los puertos de alarma permiten conectar detectores externos o integrarse con la plataforma de gestión para notificaciones remotas. Un ventilador de 12 V DC garantiza la refrigeración interna, manteniendo la temperatura de trabajo entre -20 °C y 70 °C incluso en instalaciones al sol o en espacios mal ventilados.
La plataforma de gestión incluida permite supervisar y controlar el armario de forma remota: control de la salida AC (on/off), lectura de tensión y corriente, gestión de alarmas del protector de sobretensiones, notificaciones del sensor de puerta y estado general del sistema. La controladora se conecta a la red a través del puerto RJ45 dedicado y expone las funciones de monitorización a través del software, sin coste de licencia adicional según lo indicado en la ficha del producto.
| Tipo | Armario de poliéster con switch y fuente de alimentación incluida |
|---|---|
| Material | SMC (resina de poliéster reforzada con fibra de vidrio) |
| Color | Blanco |
| Dimensiones exteriores | 600 (Al) × 500 (An) × 230 (Fo) mm |
| Peso neto | 15 kg |
| Grado de protección | IP55 |
| Seguridad | Doble cierre de llave |
| Entrada de alimentación | AC 100~240 V, 50/60 Hz |
| Enchufe | Europeo tipo F |
| Contactor | AC 2P 16 A, sobre carril DIN |
| Salida AC | 1× salida AC controlada remotamente vía software (monitorización de tensión y corriente) |
| Salida DC | 3× 12 V DC, máx. 200 W entre las tres salidas |
| Ventilador | 1× 12 V DC |
| Luz interior | DC 12 V, LED, se activa al abrir la puerta |
| UPS | Sí (instalación de batería de backup de 12 V) |
| Protección contra sobretensiones | 385 V CA @ 20 kA 2P; descarga nominal 20 kA (8/20 μs); descarga máxima 40 kA (8/20 μs); voltaje restringido ≤ 1,8 kV; alarma remota por software |
| Switch Ethernet | Puertos 1-8: 10/100/1000M Base-T RJ45 · Puertos 9-10: 1000M SFP |
| Puerto serie | RS485 / RS232 |
| Entradas de alarma | 3 entradas, contacto seco (entrada 1 asignada al sensor de puerta) |
| Sensor de puerta | Sí |
| Controladora de gestión | 1× RJ45 10/100M, botón de reset, 8 indicadores LED de estado |
| Software de gestión | Sí |
| Bandeja fusión de fibra | 4× SC UPC |
| Diámetro de abrazadera | 400 mm |
| Carril DIN | Sí |
| Temperatura de trabajo | -20 °C ~ 70 °C |
| Temperatura de almacenamiento | -40 °C ~ 85 °C |
| Humedad | 0~90% sin condensación |
