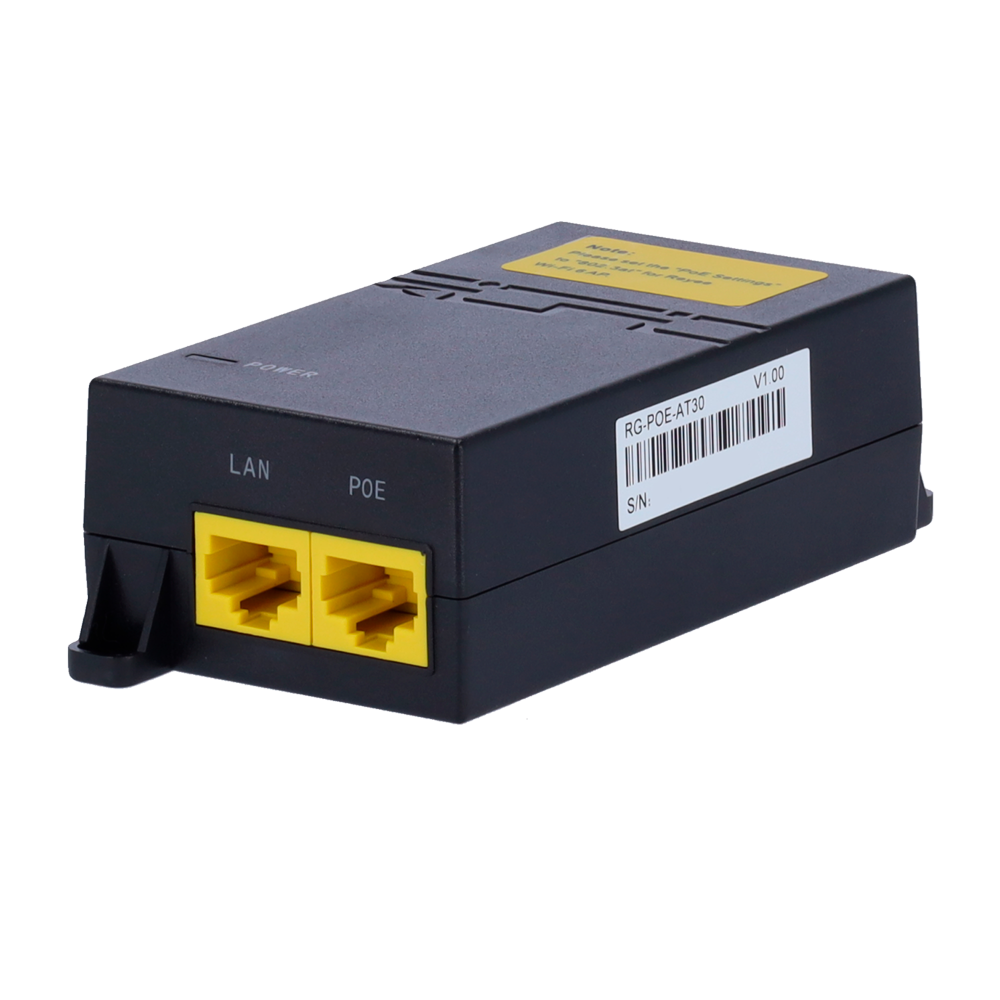

Inyector PoE pasivo Ruijie RG-POE-AT30 con salida de 52 V ± 5 % a 0,60 A y potencia máxima de 31,2 W. Dispone de dos puertos RJ45 blindados (Data IN + PoE OUT) con transferencia Gigabit 10/100/1000 Mbps. Alimentación PoE por 2 pares (pines 4/5 + y 7/8 −). Entrada universal 100–240 Vac 50/60 Hz, eficiencia del 87,06 % y protección contra sobretensiones en modo diferencial y común. Dimensiones compactas: 33,2 × 52,2 × 95,2 mm, 145 g.
El Ruijie RG-POE-AT30 es un inyector PoE pasivo diseñado para suministrar simultáneamente datos y alimentación eléctrica a través de un único cable UTP. Con una salida estable de 52 V y hasta 31,2 W, resulta idóneo para alimentar puntos de acceso Wi-Fi, cámaras IP y otros dispositivos de red de alto consumo que no cuenten con fuente de alimentación local.
El RG-POE-AT30 incorpora dos puertos RJ45 blindados —un puerto Data IN y un puerto PoE OUT— que soportan velocidades de transferencia de 10, 100 y 1000 Mbps. El blindaje de los conectores contribuye a minimizar interferencias electromagnéticas y mejora la fiabilidad de la transmisión, especialmente en entornos con alta densidad de cableado.
La tecnología PoE pasiva del RG-POE-AT30 inyecta la alimentación por dos pares de conductores: pines 4 y 5 como polo positivo y pines 7 y 8 como polo negativo. La tensión de salida es de 52 V ± 5 % con una corriente máxima de 0,60 A, lo que garantiza una potencia de hasta 31,2 W disponibles en el dispositivo alimentado. La fuente interna acepta una entrada universal de 100 a 240 Vac a 50/60 Hz con una corriente de entrada máxima de 0,7 A.
El inyector alcanza una eficiencia del 87,06 %, reduciendo el consumo energético y el calor disipado. El rizado de salida se mantiene por debajo de 200 mVp-p y la regulación de línea y de carga es inferior al 5 % en ambos casos. La frecuencia de conmutación es de 65 kHz, factor que contribuye a la estabilidad de la tensión suministrada.
El RG-POE-AT30 integra protección contra sobretensiones tanto en modo diferencial como en modo común. En el lado de alimentación, admite una descarga máxima de 2000 A (forma de onda 8/20 μs). En el lado de datos, la corriente de pulso pico es de 36 A (forma de onda 10/1000 μs), la capacitancia de derivación es inferior a 5 pF y el tiempo de respuesta no supera 1 ns, preservando la integridad de la señal Ethernet ante transitorios eléctricos.
Con unas dimensiones de 33,2 × 52,2 × 95,2 mm y un peso neto de 145 g, el inyector ocupa un espacio mínimo en el cuadro o rack de instalación. El conector de red eléctrica es del tipo IEC-320 C6. El rango de temperatura de funcionamiento va de -10 °C a +45 °C, con almacenamiento entre -40 °C y +70 °C, y la humedad de trabajo admitida es del 5 % al 95 % HR sin condensación, lo que lo hace apto para instalaciones en interiores con condiciones ambientales variables.
| Denominación | RG-POE-AT30 |
|---|---|
| Tipo de dispositivo | Inyector PoE pasivo |
| Estándar PoE | Passive PoE 52 V |
| Voltaje de salida | 52 V ± 5 % @ 0,60 A |
| Potencia de salida máxima | 31,2 W |
| Voltaje de entrada AC | 100–240 Vac (50/60 Hz) |
| Corriente de entrada | 0,7 A (máx.) |
| Corriente de irrupción | 100 A @ 230 Vac |
| Eficiencia | 87,06 % |
| Rizado de salida | ≤ 200 mVp-p |
| Frecuencia de conmutación | 65 kHz |
| Regulación de línea / carga | ≤ 5 % / ≤ 5 % |
| Interfaz de red | 1× Puerto Data IN (RJ45) + 1× Puerto PoE OUT (RJ45) |
| Velocidad de transferencia | 10/100/1000 Mbps (Gigabit Ethernet) |
| Alimentación PoE (pares) | Pines 4, 5 (+) / Pines 7, 8 (−) |
| Tipo de conector AC | IEC-320 C6 |
| Tipo de conector de datos | Sockets blindados RJ45 |
| Protección sobretensiones | Modo diferencial y modo común |
| Descarga máxima (alimentación) | 2000 A (8/20 μs) |
| Corriente de pulso pico (datos) | 36 A (10/1000 μs) |
| Capacitancia de derivación (datos) | < 5 pF |
| Tiempo de respuesta | < 1 ns |
| Temperatura de funcionamiento | -10 °C a +45 °C |
| Temperatura de almacenamiento | -40 °C a +70 °C |
| Humedad de funcionamiento | 5 % – 95 % HR (sin condensación) |
| Dimensiones | 33,2 × 52,2 × 95,2 mm |
| Peso neto | 145 g |
