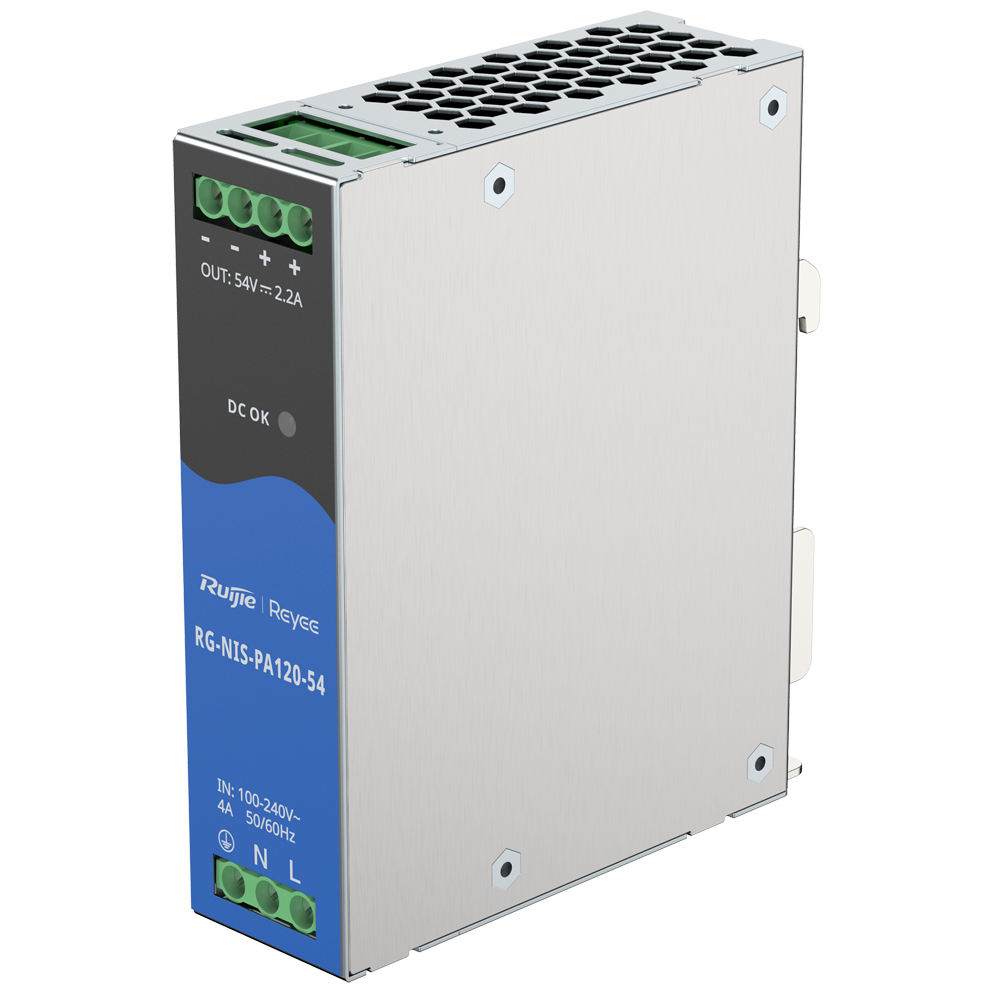

Fuente de alimentación industrial Reyee RG-NIS-PA120-54, conversión AC-DC para infraestructuras de red. Tensión de entrada 100-240 V AC (rango amplio 90-264 V AC), frecuencia 50/60 Hz, corriente de entrada 3,5 A. Salida regulada 52,38-55,62 V DC. Diseño fanless sin ventilador. Protección contra cortocircuitos, sobretensiones y sobrecalentamiento. Temperatura de funcionamiento: –40 °C a 70 °C. Dimensiones: 52 × 110 × 125 mm. Peso neto: 0,75 kg.
El Reyee RG-NIS-PA120-54 es una fuente de alimentación industrial de conversión AC-DC diseñada para proporcionar suministro eléctrico estable y continuo en infraestructuras de red, cuadros eléctricos industriales y entornos de automatización exigentes. Su diseño fanless elimina por completo las partes móviles, reduciendo el ruido acústico y la acumulación de polvo interior, lo que contribuye a una mayor fiabilidad a largo plazo. Incorpora un indicador LED de estado «DC OK» que permite supervisar el correcto funcionamiento de la salida de forma inmediata.
Aviso técnico: la documentación oficial suministrada corresponde al modelo RG-NIS-PA240-54 (240 W). Los datos de potencia máxima de salida específicos del RG-NIS-PA120-54 no figuran literalmente en dicha documentación; los valores de tensión de entrada, salida y corriente aquí recogidos proceden de la fuente oficial disponible. Consulte la ficha técnica del fabricante para confirmar la potencia nominal del modelo PA120.
La fuente admite una tensión nominal de entrada de 100-240 V AC, con un rango absoluto extendido de 90 V AC a 264 V AC, lo que la hace compatible con cualquier red eléctrica estándar a nivel mundial. La frecuencia de red aceptada abarca 50 y 60 Hz, y la corriente de entrada máxima indicada en la documentación oficial es de 3,5 A. Este amplio rango garantiza un funcionamiento fiable incluso ante fluctuaciones o caídas de tensión en la red de suministro.
La tensión de salida está regulada en el intervalo de 52,38 V DC a 55,62 V DC, un rango optimizado para alimentar switches PoE, puntos de acceso y otros equipos activos de red que requieren una tensión de 54 V DC estable. La corriente de salida indicada en la fuente es de 4,4 A. El indicador LED verde «DC OK» permanece encendido de forma fija cuando la salida se encuentra activa y en condiciones normales de funcionamiento.
El RG-NIS-PA120-54 prescinde de ventilador interno, adoptando un diseño de refrigeración pasiva totalmente silencioso. Esta arquitectura elimina el desgaste mecánico asociado a los ventiladores y reduce la entrada de polvo en el interior del equipo. La temperatura de funcionamiento garantizada oscila entre –40 °C y 70 °C, mientras que la temperatura de almacenamiento se extiende hasta 85 °C. A partir de determinadas temperaturas ambientales se aplica una curva de reducción de potencia (derating) en función de la tensión de entrada: la reducción comienza entre 45 °C y 70 °C para entrada de 115 V AC, y entre 50 °C y 70 °C para entrada de 230 V AC.
La fuente incorpora múltiples mecanismos de protección para salvaguardar tanto el equipo como la instalación. La protección contra cortocircuitos permite la reanudación automática del suministro en 10 segundos una vez eliminado el fallo. La protección contra sobrevoltaje actúa a 54 V DC. La protección contra sobrecalentamiento supervisa la temperatura interna en diferentes condiciones de carga y tensión de entrada, con umbrales de disparo de 70 °C (240 V AC, 100 % de carga), 76 °C (100 V AC, 100 % de carga) y 80 °C (240 V AC, 50 % de carga). Además, la protección contra sobretensiones en la entrada actúa ante condiciones de 230 V AC con carga nominal, y existe reducción de potencia para entradas de 90 V AC a 100 V AC.
La humedad relativa de funcionamiento y almacenamiento admitida es de 5 % a 95 % sin condensación. La fuente especifica los límites de concentración de gases corrosivos permitidos en el entorno de instalación: SO₂ ≤ 0,3 mg/m³, H₂S ≤ 0,1 mg/m³, NO₂ ≤ 0,5 mg/m³ y Cl₂ ≤ 0,1 mg/m³. Estos parámetros definen un entorno de operación industrial controlado, apto para salas técnicas y armarios de red cerrados.
La instalación requiere herramientas comunes: destornillador Philips, destornillador de cabeza plana, cables eléctricos y ópticos relacionados, pernos, alicates de corte diagonal y correas. Como herramientas especiales se recomienda el uso de material antiestático. Para la verificación eléctrica de la instalación se recomienda disponer de un multímetro. El indicador LED de estado de la alimentación «DC OK» facilita la comprobación inmediata del correcto funcionamiento tras la puesta en marcha.
| Nombre del producto | Conversión AC-DC |
|---|---|
| Modelo | RG-NIS-PA120-54 |
| Tensión de entrada (nominal) | 100-240 V AC |
| Rango de entrada absoluto | 90-264 V AC |
| Frecuencia de entrada | 50/60 Hz |
| Corriente de entrada | 3,5 A |
| Tensión de salida | 52,38-55,62 V DC |
| Corriente de salida | 4,4 A |
| Corriente de fuga a tierra | ≤ 3,5 mA |
| Número de ventiladores | Sin ventilador (fanless) |
| Temperatura de funcionamiento | –40 °C a 70 °C |
| Temperatura de almacenamiento | –40 °C a 85 °C |
| Humedad de funcionamiento | 5 % a 95 % HR (sin condensación) |
| Humedad de almacenamiento | 5 % a 95 % HR (sin condensación) |
| Derating (115 V AC) | Entre 45 °C y 70 °C |
| Derating (230 V AC) | Entre 50 °C y 70 °C |
| Reducción por tensión de entrada baja | De 90 V AC a 100 V AC |
| Protección contra cortocircuitos | Reanudación automática en 10 s tras eliminar el fallo |
| Protección contra sobrevoltaje | 54 V DC |
| Protección contra sobrecalentamiento (240 V / 100 % carga) | 70 °C |
| Protección contra sobrecalentamiento (100 V / 100 % carga) | 76 °C |
| Protección contra sobrecalentamiento (240 V / 50 % carga) | 80 °C |
| SO₂ máximo en entorno | 0,3 mg/m³ |
| H₂S máximo en entorno | 0,1 mg/m³ |
| NO₂ máximo en entorno | 0,5 mg/m³ |
| Cl₂ máximo en entorno | 0,1 mg/m³ |
| Indicador LED | DC OK (verde fijo = encendida) |
| Dimensiones (An × F × Al) | 52 mm × 110 mm × 125 mm |
| Peso neto | 0,75 kg |
