Switch Core de Capa 3 con OLT integrada bajo arquitectura e-Lighten 2.0. Dispone de 12 puertos SC 2.5G (E-Lighten, utilizables como PON para splitting pasivo o como SFP Ethernet), 12 puertos RJ45 10/100/1000/2500 Mbps y 4 puertos SFP+ 10 Gbps de uplink. Capacidad de conmutación de 240 Gbps, tasa de reenvío de 148,8 Mpps, tabla MAC de 16 K, hasta 256 ONU por dispositivo (32 por puerto PON), enrutamiento L3 (RIP/OSPF/rutas estáticas), 32 SVI, VCS, protección contra sobretensiones de 6 kV y gestión vía Web/Cloud/APP/SNMP.

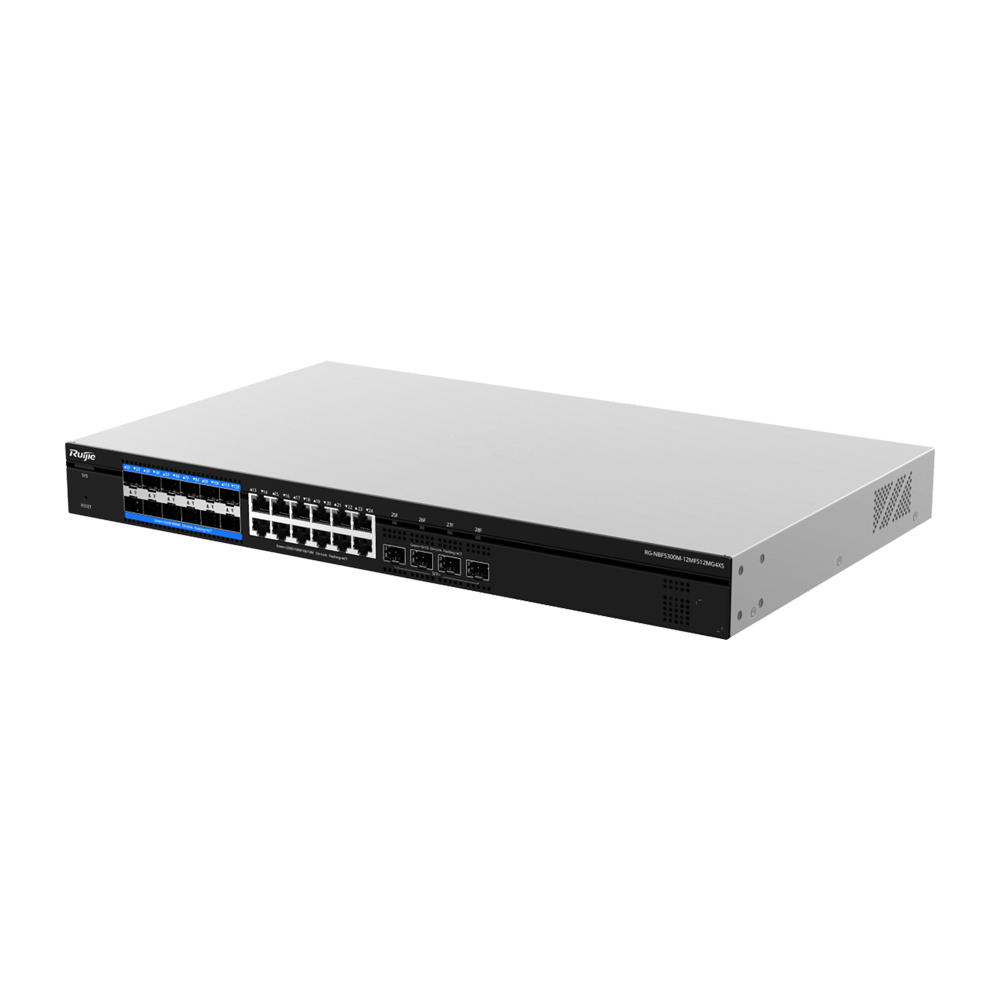

El Reyee RG-NBF5300M-12MFS12MG4XS fusiona en un único chasis de 1U un switch core gestionable de Capa 3 y una OLT bajo la arquitectura e-Lighten 2.0, permitiendo desplegar simultáneamente redes ópticas pasivas punto a multipunto (P2MP) y redes Ethernet activas punto a punto (P2P) sin hardware adicional.
El equipo ofrece tres tipos de puertos: 12 puertos RJ45 con autonegociación 10/100/1000/2500 Mbps, 12 puertos SC E-Lighten 2,5G que pueden operar como OLT PON para splitting pasivo o como puertos SFP Ethernet convencionales, y 4 puertos SFP+ 10 Gbps de uplink. Esta combinación proporciona una capacidad de conmutación total de 240 Gbps y una tasa de reenvío de 148,8 Mpps, con tabla MAC de 16 K entradas.
La OLT integrada admite autonegociación de transceptores, aislamiento de Capa 2 entre ONU conectadas al mismo puerto PON y asignación estática/dinámica de ancho de banda (SBA/DBA). Soporta hasta 32 ONU por puerto PON y un máximo de 256 ONU por dispositivo. La monitorización en tiempo real ofrece datos de temperatura, voltaje y potencia óptica tx/rx de cada OLT y ONU, con conexión automática de ONU a la OLT.
A nivel de Capa 2 incluye VLAN (hasta 4094 ID) con Voice VLAN, Port Mirroring, agregación de enlaces (Static LAG), DHCP Snooping, IGMP Snooping v1/v2/v3, control de flujo, QoS, LLDP/LLDP-MED, autenticación 802.1X, ACL, CPU Protection Policy, Network Foundation Protection Policy, soporte IPv6 y control de redundancia mediante STP, RSTP y RLDP.
En Capa 3 dispone de 32 interfaces virtuales (SVI), enrutamiento estático, RIP y OSPF, servidor DHCP y soporte de Virtual Cluster Switch (VCS) para agrupar múltiples unidades bajo una gestión unificada. La gestión se realiza mediante interfaz web, aplicación móvil, nube (Ruijie Cloud) y SNMP.
Los puertos integran protección contra sobretensiones de 6 kV. La alimentación acepta AC 100 V – 240 V con un consumo máximo de 70 W. El rango de temperatura de funcionamiento es de 0 °C a 50 °C. El chasis de formato 1U mide 440 × 43,6 × 262,5 mm y pesa 4,65 kg con embalaje, incluyendo soportes de montaje en rack y tornillos M4 × 8 mm.
| Puertos RJ45 | 12× 10/100/1000/2500 Mbps |
|---|---|
| Puertos SC E-Lighten | 12× 2,5G (PON splitting pasivo / SFP Ethernet) |
| Puertos SFP+ uplink | 4× 10 Gbps |
| Capacidad de conmutación | 240 Gbps |
| Tasa de reenvío | 148,8 Mpps |
| Tabla MAC | 16 K |
| ONU por puerto PON | 32 |
| ONU por dispositivo | 256 |
| VLAN | Hasta 4094 · Voice VLAN |
| Interfaces virtuales (SVI) | 32 |
| Protocolos L3 | RIP, OSPF, enrutamiento estático |
| Funciones L2 | Port Mirroring, Static LAG, DHCP Snooping, IGMP Snooping v1/v2/v3, 802.1X, QoS, ACL, LLDP/LLDP-MED, IPv6, STP/RSTP, RLDP |
| VCS (Virtual Cluster Switch) | Soportado |
| Gestión | Web / Cloud / APP / SNMP |
| Protección contra sobretensiones | 6 kV |
| Alimentación | AC 100 V – 240 V |
| Consumo máximo | 70 W |
| Temperatura de funcionamiento | 0 °C – 50 °C |
| Dimensiones (An × Al × P) | 440 × 43,6 × 262,5 mm |
| Peso (con embalaje) | 4,65 kg |
