Conversor de medios Gigabit Ethernet compacto con 1 × 10/100/1000Base-T RJ-45 y 1 ranura SFP 100/1000 Mbps. Extiende la red hasta 100 km sobre fibra óptica (según transceptor). Gestión física mediante 4 microinterruptores DIP: LFP, modo Switch/Convertidor, control de flujo y velocidad FX. Tabla MAC de 4000 entradas, búfer de 256 K y soporte de tramas Jumbo hasta 9 K. Factor de forma ultra miniaturizado: 24 × 50 × 69 mm. Alimentación CA 220 V o CC 5–12 V en chasis.

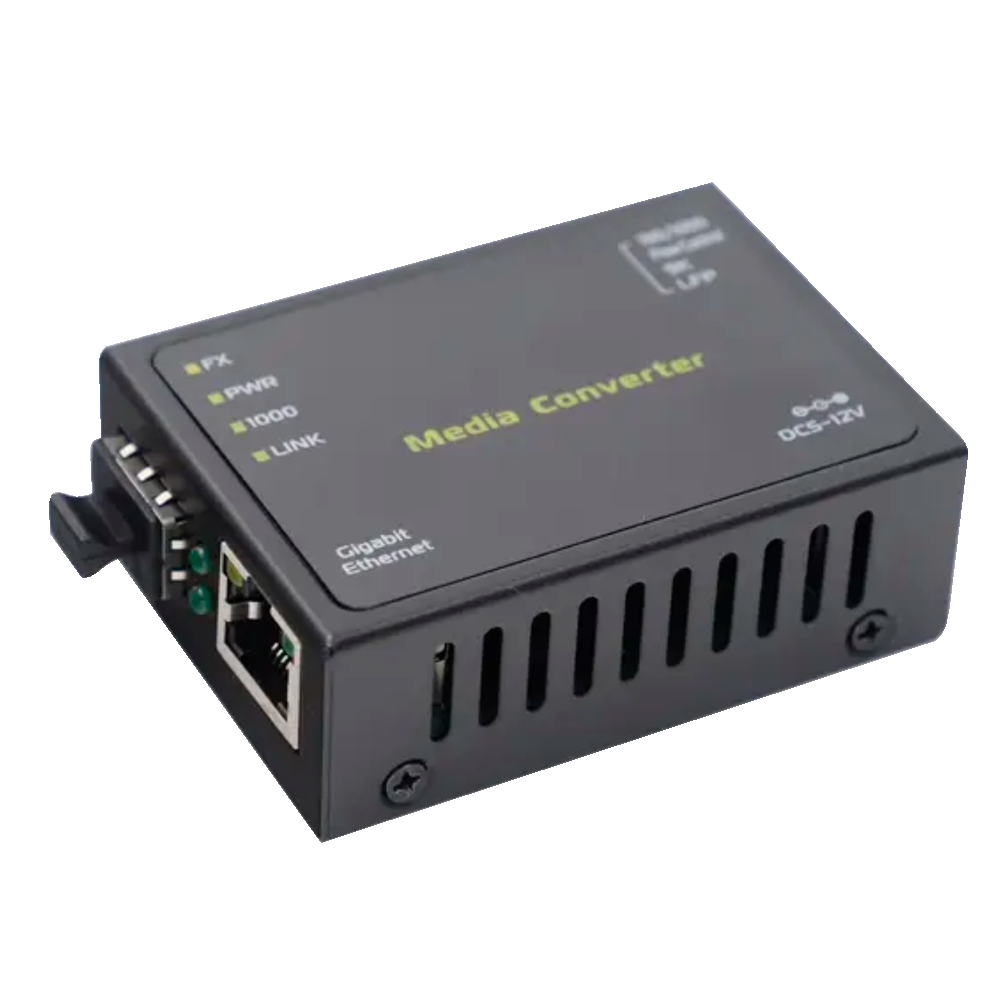

El MC-1GE-SFP-MINI es un conversor de medios Gigabit Ethernet profesional que realiza la conversión bidireccional transparente entre su puerto de cobre RJ-45 10/100/1000 Mbps y su ranura SFP de fibra óptica 100/1000 Mbps, en un chasis ultra miniaturizado de solo 24 × 50 × 69 mm. Incorpora cuatro microinterruptores DIP para la configuración física inmediata de funciones críticas sin necesidad de software, lo que lo hace idóneo para instalaciones de videovigilancia IP, redes LAN comerciales y enlaces troncales de fibra de largo alcance.
El puerto de cobre admite autonegociación de velocidad a 10, 100 y 1000 Mbps sobre cableado estructurado categoría 5e o categoría 6 hasta 100 metros. La ranura SFP acepta transceptores multimodo (50/125 μm hasta 550 m y 62,5/125 μm hasta 224 m) y monomodo, con velocidad seleccionable entre 100 Mbps y 1000 Mbps mediante el interruptor DIP 4, lo que permite alcanzar distancias de hasta 100 km sobre fibra monomodo según el transceptor instalado. El equipo cumple de forma nativa con los estándares IEEE 802.3z e IEEE 802.3ab.
Los cuatro microinterruptores DIP permiten configurar el equipo directamente en campo sin herramientas adicionales: el interruptor 1 activa o desactiva la función Link Fault Pass-Through (LFP), que deshabilita el puerto RJ-45 cuando el enlace de fibra cae para propagar el fallo al dispositivo de red adyacente; el interruptor 2 selecciona entre modo Switch y modo Convertidor, siendo este último el que habilita el soporte de tramas Jumbo de hasta 9 K bytes; el interruptor 3 controla el mecanismo de control de flujo (activado o desactivado); y el interruptor 4 fija la velocidad del puerto FX entre 100 Mbps y 1000 Mbps.
El núcleo del equipo integra el último circuito integrado (IC) Gigabit de alta gama procedente de fabricantes de EE. UU. y Taiwán. La tabla de direcciones MAC almacena hasta 4000 entradas lógicas independientes, y el búfer de datos interno de 256 K garantiza el procesamiento eficiente de tramas en condiciones de tráfico elevado. El control de flujo en dúplex completo sigue el estándar IEEE 802.3x, mientras que en semidúplex se emplea el mecanismo de contrapresión (back pressure). El estado del enlace y la actividad se supervisan en tiempo real mediante dos grupos de indicadores LED para diagnóstico visual inmediato en campo.
El MC-1GE-SFP-MINI puede utilizarse como unidad de sobremesa autónoma (desktop) o insertarse en un chasis RACK de 14 ranuras. La alimentación en modo independiente acepta CA 220 V con rango tolerable de 170–260 V AC a 50 Hz; en configuración de chasis, la entrada CC admite entre 5 V y 12 V. Las dimensiones del chasis (24 mm de alto × 50 mm de ancho × 69 mm de fondo) hacen que el equipo sea especialmente adecuado para instalaciones con restricción de espacio.
El equipo está diseñado para operar en entornos con temperatura comprendida entre 0 °C y +50 °C, con humedad relativa de entre el 5 % y el 90 % sin condensación. El rango de almacenamiento admite temperaturas de −20 °C a +70 °C, lo que garantiza la integridad del dispositivo durante el transporte y el almacenaje en condiciones desfavorables.
| Categoría | Convertidor de medios de fibra Gigabit gestionable por hardware |
|---|---|
| Puerto de cobre | 1 × 10/100/1000Base-T RJ-45, autonegociación de velocidad |
| Puerto de fibra | 1 × 100/1000Base-SX/LX/HX SFP |
| Distancia máxima fibra | Hasta 100 km (según transceptor instalado) |
| Distancia máxima cobre | Hasta 100 m (Cat. 5e o Cat. 6) |
| Compatibilidad multimodo | 50/125 μm hasta 550 m; 62,5/125 μm hasta 224 m |
| Estándares | IEEE 802.3z, IEEE 802.3ab |
| Tabla de direcciones MAC | 4000 entradas |
| Búfer de datos | 256 K |
| Control de flujo | IEEE 802.3x (full duplex); contrapresión back pressure (half duplex) |
| DIP Switch 1 | Link Fault Pass-Through (LFP) activado/desactivado |
| DIP Switch 2 | Modo Switch o modo Convertidor |
| DIP Switch 3 | Control de flujo activado/desactivado |
| DIP Switch 4 | Velocidad FX: 100 Mbps o 1000 Mbps |
| Tramas Jumbo | Hasta 9 K bytes (modo Convertidor activado por DIP) |
| Indicadores LED | 2 grupos para verificación de estado y diagnóstico de fallos |
| Instalación | Desktop autónomo o chasis RACK de 14 ranuras |
| Alimentación CA | 220 V AC (rango 170–260 V), 50 Hz |
| Alimentación CC (chasis) | 5 V CC a 12 V CC |
| Temperatura de operación | 0 °C a +50 °C |
| Temperatura de almacenamiento | −20 °C a +70 °C |
| Humedad de funcionamiento | 5 % a 90 % RH (sin condensación) |
| Dimensiones (H×W×L) | 24 × 50 × 69 mm |
