Antena combinada de bajo perfil para instalación en techo de vehículo. Cubre frecuencias celulares 4G LTE/3G/2G de 698–2700 MHz y GPS/GNSS de 1575,42–1610 MHz con ganancia de ±3 dBi en ambas funciones. Salida mediante 2 conectores SMA macho, impedancia nominal 50 Ω, VSWR < 3,0 y cable coaxial RG174 flexible de 3 metros integrado. Chasis negro, rango térmico de −20 °C a +85 °C.

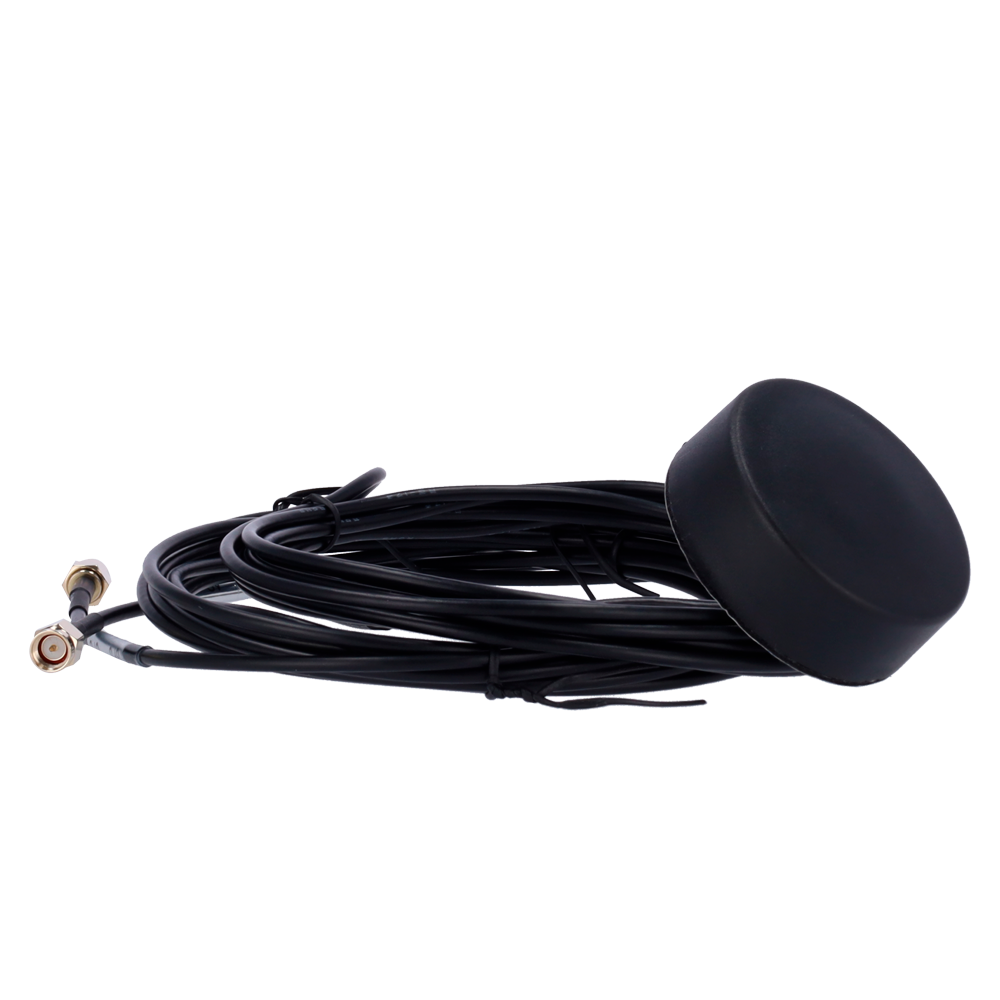

El modelo ANT-4G-03D-G-O-ORV es una antena combinada diseñada específicamente para su instalación en el exterior de la carrocería, sobre el techo del vehículo. Integra en un único chasis compacto de color negro los elementos radiantes necesarios para la recepción celular 4G LTE/3G/2G y para el posicionamiento GPS/GNSS, permitiendo la transmisión simultánea de datos móviles y geolocalización en tiempo real.
La antena cubre el rango celular de 698 a 2700 MHz, compatible con las bandas 4G LTE, 3G y 2G desplegadas en España y Europa. Para posicionamiento satelital opera en la banda GPS/GNSS de 1575,42 a 1610 MHz. Ambas funciones ofrecen una ganancia de ±3 dBi, lo que garantiza un rendimiento homogéneo tanto en el enlace de datos móviles con routers y módems vehiculares como en la recepción de la señal de posicionamiento para sistemas de rastreo y telemetría de flotas.
La antena dispone de dos conectores SMA macho estandarizados —uno por función— que facilitan la integración directa con routers móviles, módems 4G y receptores GPS embarcados sin necesidad de adaptadores adicionales. El cable coaxial de tipo RG174 flexible, con una longitud de 3 metros, permite un tendido cómodo hasta el equipo destino dentro del habitáculo o compartimento técnico del vehículo, minimizando la pérdida de señal en el recorrido.
La impedancia de salida nominal es de 50 Ω, valor estándar en equipos de radiofrecuencia vehicular. La relación de onda estacionaria (VSWR) se mantiene por debajo de 3,0 en todo el rango de frecuencias, lo que indica una transferencia de energía eficiente entre la antena y el equipo conectado y reduce las pérdidas por reflexión.
El diseño de bajo perfil está concebido para montaje directo en el techo de vehículos, ya sean turismos, furgonetas, vehículos de emergencia o maquinaria móvil. El chasis negro resiste un rango térmico de −20 °C a +85 °C, apto para entornos exteriores con exposición a variaciones de temperatura propias del uso en automoción.
| Tipo de dispositivo | Antena vehicular combinada de bajo perfil |
|---|---|
| Tecnologías compatibles | 4G LTE / 3G / 2G y GPS / GNSS |
| Rango de frecuencias (4G) | 698–2700 MHz |
| Rango de frecuencias (GPS) | 1575,42–1610 MHz |
| Ganancia de señal (4G) | ±3 dBi |
| Ganancia de señal (GPS) | ±3 dBi |
| VSWR | < 3,0 |
| Impedancia de salida nominal | 50 Ω |
| Interfaces de conexión | 2x conectores SMA macho |
| Tipo de cable coaxial | RG174 flexible |
| Longitud del cable integrado | 3 metros |
| Uso e instalación | Techo de vehículo / exterior de carrocería |
| Color del chasis | Negro |
| Temperatura de funcionamiento | −20 °C a +85 °C |
