Transmisor de alarma certificado EN54-21 integrado con Tecnofire. Comunicaciones cuádruples: Ethernet, 2G/NB-IoT/LTE-CAT-M1 y LoRa. Tres entradas configurables (NO, NC, RFL) y dos salidas en colector abierto (hasta 200 mA / 0-30 VDC). Buffer de hasta 126 976 eventos. Protocolo Contact ID y SIA-DC03 vía RTC o RS485/RS232. Alimentación 5-30 VDC. Dimensiones 120×75×45 mm.

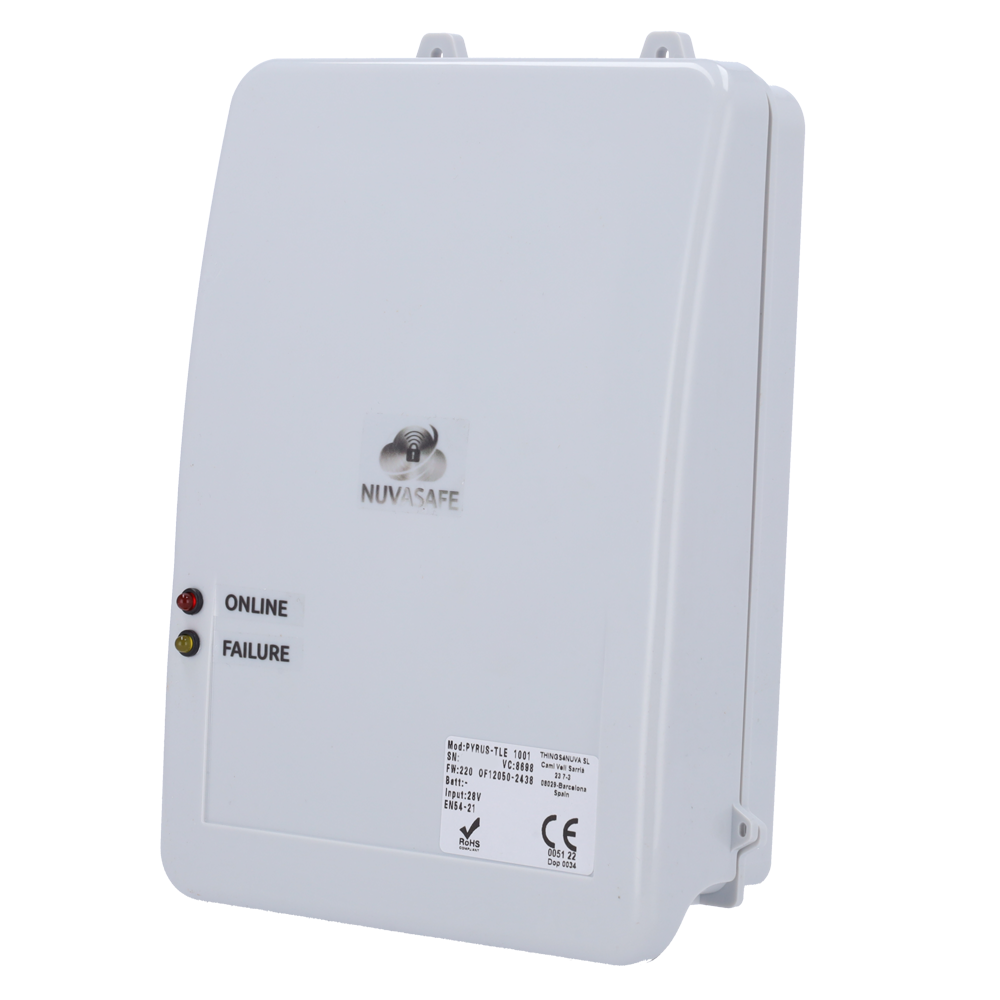

El Nuvathings PYRUS-TLE es un transmisor de alarma certificado EN54-21, diseñado para integrarse con centrales de detección de incendio Tecnofire y comunicar eventos a centrales receptoras de alarma (CRA/CRI) mediante Ethernet, redes celulares 2G/NB-IoT/LTE-CAT-M1 y LoRa, garantizando redundancia máxima en la transmisión.
El PYRUS-TLE incorpora cuatro vías de comunicación independientes: Ethernet para conexión LAN, 2G/NB-IoT/LTE-CAT-M1 para cobertura celular de última generación, y LoRa como canal de respaldo adicional ante situaciones de jamming de redes IP. La interfaz serie es compatible con TTL, RS485 y RS232, permitiendo la captura de señales Contact ID y SIA-DC03 desde los paneles asociados tanto vía RTC como por RS485/RS232. Soporta 8 códigos de abonado e integración desde la nube con los sistemas de gestión de alarma más extendidos.
Dispone de 3 entradas configurables individualmente como NO, NC, RFL o dobladas, con ajuste de sensibilidad entre 100 ms y 1 s. Las entradas RFL trabajan con resistencia normal de 2K2 Ω y resistencia de fallo de 820 Ω, en un rango de tensión de 0 a 30 VDC. Las 2 salidas en colector abierto admiten hasta 200 mA en un rango de 0 a 30 VDC. Además, el equipo permite la medición de variables analógicas: temperatura, humedad, sondas de presión, transformadores de corriente para consumos y lectura de contadores monofásicos o trifásicos mediante MODBUS RTU.
El PYRUS-TLE actúa como comunicador de respaldo de videoalarma mediante LoRa, enlazando con otro equipo PYRUS o CIRRUS que reenvía los datos a la nube. En escenarios de jamming de redes IP, el equipo transmite imágenes snapshot del videoanálisis. La bidireccionalidad queda asistida desde la nube a través de interfaz web.
El buffer interno almacena hasta 126 976 eventos con fecha y hora, asegurando la trazabilidad completa de las transmisiones. Dos LEDs indicadores frontales cumplen con los requisitos de señalización exigidos por la norma EN54-21 para montaje externo al panel de control de incendios (PCI), siendo también posible el montaje interno.
La antena interna GPRS/LoRa ofrece una ganancia de 2,5 dBi, cubre las bandas de frecuencia 850/900/1800/1900 MHz y opera en la frecuencia LoRa europea de 869,525 MHz. La alimentación principal acepta entre 5 y 30 VDC con fusible de 300 mA. El consumo medio a 24 V es de 3 mA (PCB), 5 mA (módulo celular), 15 mA (Ethernet), 3 mA (LoRa) y hasta 100 mA durante la transmisión celular activa.
| Certificación de incendio | EN54-21 |
|---|---|
| Comunicadores | 2G / NB-IoT / LTE-CAT-M1 / Ethernet / LoRa · TTL / RS485 / RS232 |
| LEDs indicadores | 2 LEDs indicadores EN54-21 |
| Buffer de eventos | Hasta 126 976 eventos con fecha y hora |
| Protocolos CRA/CRI | Contact ID / SIA-DC03 vía RTC o RS485/RS232 · 8 códigos de abonado |
| Entradas | 3 configurables: NO, NC, RFL o dobladas · Sensibilidad ajustable 100 ms – 1 s |
| Entradas RFL | Normal 2K2 Ω · Fallo 820 Ω · Rango 0-30 VDC |
| Salidas | 2 en colector abierto · Hasta 200 mA / 0-30 VDC |
| Medidas analógicas | Temperatura, humedad, presión, corriente · Contadores mono/trifásicos MODBUS RTU |
| Antena GPRS/LoRa (ganancia) | 2,5 dBi |
| Bandas de frecuencia celular | 850 / 900 / 1800 / 1900 MHz |
| Frecuencia LoRa (Europa) | 869,525 MHz |
| Alimentación principal | 5-30 VDC · Fusible 300 mA |
| Consumo medio a 24 V (PCB) | 3 mA |
| Consumo medio a 24 V (celular) | 5 mA |
| Consumo medio a 24 V (Ethernet) | 15 mA |
| Consumo medio a 24 V (LoRa) | 3 mA |
| Consumo transmisión celular activa | 100 mA |
| Dimensiones | 120×75×45 mm |
| Peso | 200 g |
| Temperatura de trabajo | -10 °C a +40 °C |
| Humedad de trabajo | 0-95 % sin condensación |
| Montaje | Interno o externo al PCI |
