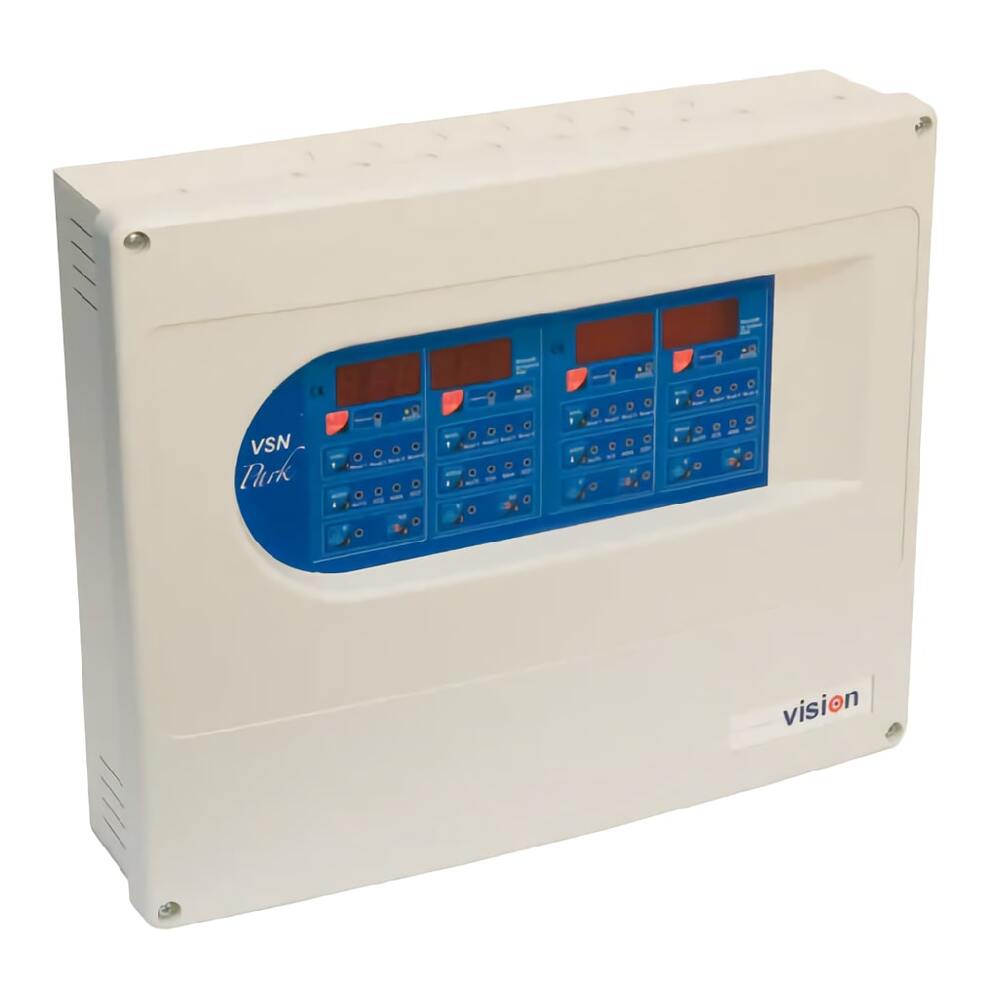

Central microprocesada Morley VSN-PARK1 para detección de monóxido de carbono en 1 zona. Admite hasta 16 detectores direccionables VSN-CO por lazo, cableado a 2 hilos de 1,5 mm², alimentación a 230 Vac y salidas de relé NA/NC para ventilación (2 niveles), alarma y avería. Sin necesidad de baterías y con autodireccionamiento automático de equipos.
La central Morley VSN-PARK1 forma parte de la gama VSN Park, concebida para la detección y control de monóxido de carbono en aparcamientos y recintos cerrados. Diseñada para ser sencilla de configurar y fiable en su operación, gestiona de forma automática la concentración de CO detectada en su zona, activando las maniobras de extracción de forma independiente según los niveles programados.
📄 Descargar ficha técnica (PDF)
La central realiza la identificación y direccionamiento automático de los detectores VSN-CO conectados al lazo al alimentar el sistema, simplificando la puesta en marcha.
Permite instalación en ramal (serie o estrella) con cableado de lazo a 2 hilos de 1,5 mm². No precisa baterías, alimentándose directamente a 230 Vac.
Dispone de 2 salidas de ventilación NA/NC (nivel 1 y nivel 2), 1 salida de alarma por zona NA/NC y 1 salida de avería general NA/NC para integración con sistemas de extracción y señalización.
Cada módulo permite seleccionar entre 4 configuraciones de sensibilidad, con activación de salidas desde 30 ppm hasta 200 ppm según el nivel elegido, adaptándose a los requisitos de cada instalación.
Incorpora display de 3 dígitos y 11 LED de estado por módulo, con lectura de concentración de 0 a 300 ppm. El modo de lectura puntual permite identificar el nivel individual de cada detector para facilitar el mantenimiento.
La pérdida de comunicación con un detector, el fallo por cortocircuito o por línea abierta generan automáticamente el estado de avería en la central.
Si la concentración en un lazo supera el valor de nivel de ventilación 1 ó 2 durante 2 ó 4 minutos (según el modo de funcionamiento seleccionado), se activa la salida de ventilación correspondiente hasta que el nivel descienda durante 2 minutos. Si el nivel de alarma se mantiene durante 10 minutos, se activa el zumbador del módulo de zona.
La función de lectura puntual muestra la concentración de CO de cada detector de forma independiente, lo que facilita la localización de equipos sucios o con anomalías sin necesidad de desconectar el sistema.
La central ofrece tres modos de funcionamiento por lazo: automático (ventilación a los 2 minutos de superar el umbral), económico (ventilación a los 4 minutos) y manual (activación mediante tecla).
| Alimentación de red | 230 Vac ±10% |
|---|---|
| Alimentación módulo | 24 Vdc / 8,4 W |
| Rango de medida de CO | 20 ppm a 300 ppm |
| N.º máximo de detectores por zona | 16 VSN-CO |
| Conexionado de lazo | 2 × 1,5 mm² |
| Salidas de ventilación | 2 salidas NA/NC, 250 Vac / 10 A máx. |
| Salida de alarma | 1 salida NA/NC, 30 Vcc / 1 A máx. |
| Condiciones ambientales | -10 °C a 50 °C / Humedad relativa 95% no condensada |
| Dimensiones (An × Al × Pr) | 380 × 315 × 100 mm |
| Baterías | No requeridas |
La central Morley VSN-PARK1 está especialmente indicada para aparcamientos subterráneos, garajes y recintos cerrados donde se requiera la detección y control de monóxido de carbono en una única zona, con activación automática de sistemas de extracción de aire.
