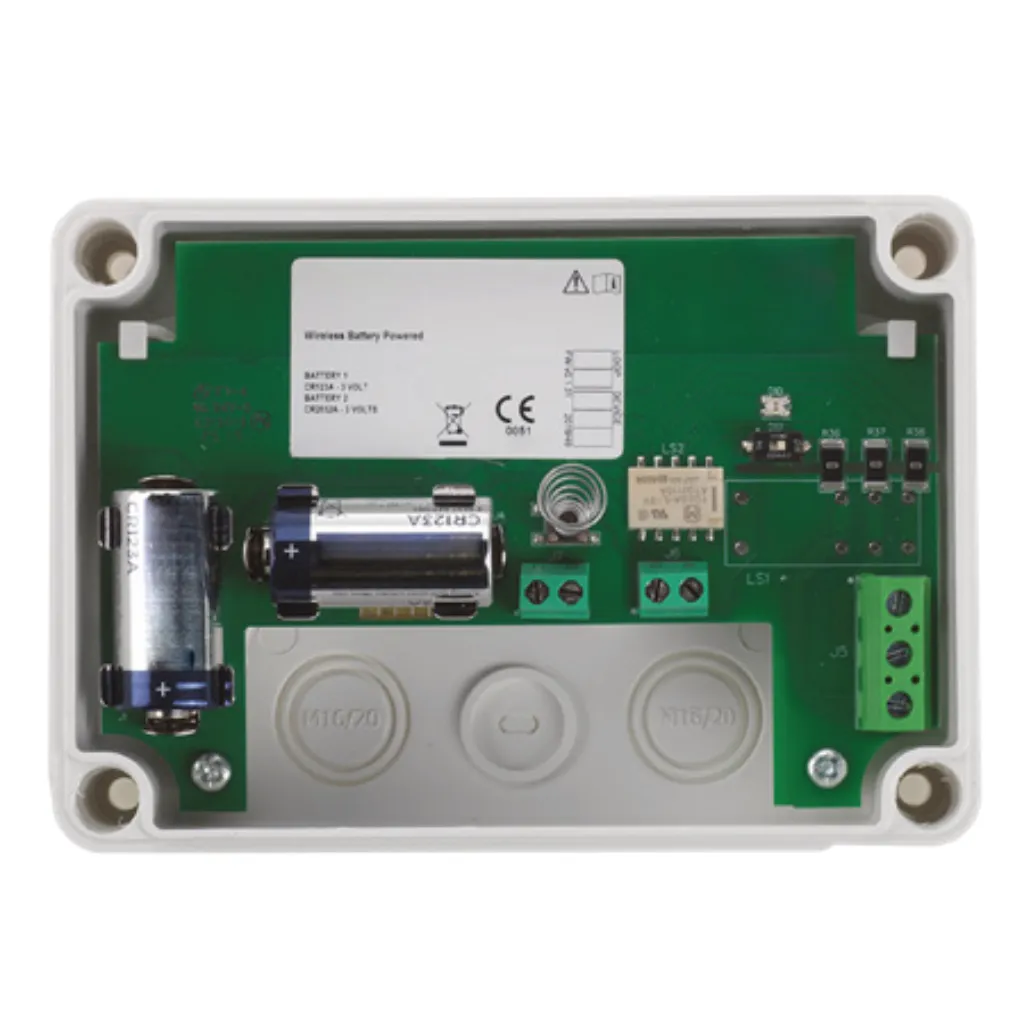

El INIM WM202SR es un módulo de salida inalámbrico alimentado por pilas para el sistema FireVibes. Opera en la banda 868-870 MHz con potencia radiada de 14 dBm (25 mW), incorpora una salida de relé (máx. 2 A a 30 Vcc) y una salida supervisada, y cuenta con clasificación IP30 aprobada y diseño según IP65. Funciona con 2 pilas CR123A sin necesidad de alimentación externa.
El INIM WM202SR es un módulo de salida inalámbrico alimentado por pilas que actúa como interfaz entre el sistema de seguridad inalámbrico FireVibes y cualquier dispositivo externo que opere bajo criterio de activación/desactivación. Gracias a su diseño autónomo, no requiere alimentación externa y se integra fácilmente en instalaciones de detección de incendio vía radio.
La placa de circuito impreso es sensible a la electricidad estática. Observe siempre las precauciones antiestáticas durante la manipulación y el conexionado. Retire la placa antes de practicar los orificios de entrada de cables.
El WM202SR dispone de dos tipos de salida: una salida de relé con capacidad máxima de 2 A a 30 Vcc, apta para activar sirenas convencionales u otros dispositivos, y una salida supervisada que admite hasta 100 mA a 12 Vcc o 50 mA a 24 Vcc para dispositivos autoalimentados. Toda la operación se realiza de forma inalámbrica en la banda 868–870 MHz con una potencia radiada máxima de 14 dBm (25 mW).
El módulo se alimenta mediante 2 pilas CR123A y no necesita ninguna fuente de alimentación externa, lo que simplifica notablemente su instalación en cualquier ubicación.
El WM202SR cuenta con clasificación aprobada IP30 y está diseñado según IP65. Opera en un rango de temperatura de -10 °C a +55 °C y soporta una humedad relativa máxima del 90 % sin condensación. Para preservar el grado de protección IP durante la instalación, deben emplearse los orificios de fijación IP seguros y sellar correctamente la cubierta superior.
Para garantizar la calidad de la comunicación inalámbrica, el módulo debe instalarse lo más alejado posible de objetos metálicos, puertas y ventanas metálicas, conductores y cables (especialmente de equipos informáticos). No debe instalarse cerca de equipos electrónicos que puedan interferir con la señal. Se recomienda el uso del kit EWT100-TESTER para localizar la posición óptima de instalación. La caja incorpora seis orificios de entrada de cables M16/20 en los laterales.
| Frecuencia de funcionamiento | 868 – 870 MHz |
|---|---|
| Potencia radiada máxima | 14 dBm (25 mW) |
| Salida de relé | Máx. 2 A a 30 Vcc |
| Corriente máx. salida supervisada | 100 mA a 12 Vcc / 50 mA a 24 Vcc |
| Alimentación | 2× pilas CR123A |
| Temperatura de funcionamiento | -10 °C a +55 °C |
| Humedad máxima | 90 % HR (sin condensación) |
| Clasificación IP | Aprobado IP30 – Diseñado según IP65 |
| Dimensiones | 88 × 87 × 61 mm |
| Peso (sin pilas) | 0,233 kg |
El INIM WM202SR es idóneo para instalaciones de detección de incendio vía radio donde se requiera activar sirenas convencionales, dispositivos de aviso o cualquier carga controlada por contacto seco, sin necesidad de cableado de alimentación adicional. Su diseño autónomo lo hace especialmente adecuado para zonas de difícil acceso o en ampliaciones de sistemas FireVibes existentes.
