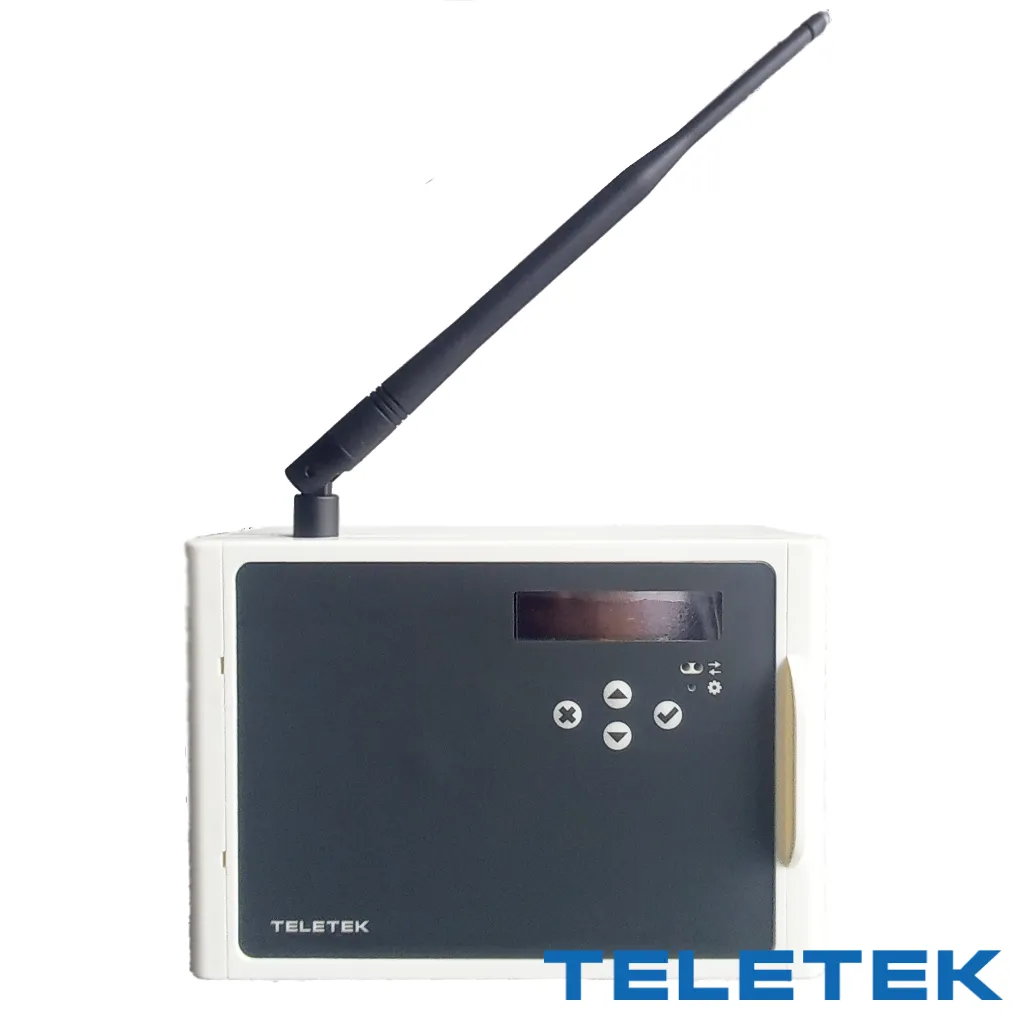

El Teletek Natron WE-C es un módulo de pasarela de red inalámbrica certificado EN 54-18 y EN 54-25, diseñado para ampliar paneles de alarma de incendios convencionales, incluida la serie MAG. Permite inscribir hasta 32 dispositivos inalámbricos NATRON por módulo y conectar hasta 5 módulos por panel, alcanzando un total de 160 dispositivos por sistema. Opera en la frecuencia 868 MHz con comunicación bidireccional, antena dipolo SMA y pantalla LCD 16×2 con menús multilingües.
El Teletek Natron WE-C es un módulo de pasarela de red inalámbrica certificado EN 54-18 y EN 54-25, concebido para ampliar la capacidad de los paneles de alarma de incendios convencionales —incluida la serie MAG de Teletek— sin necesidad de sustituir la infraestructura existente. Su conexión directa al terminal de zona convencional y su soporte para hasta 32 dispositivos inalámbricos NATRON por módulo lo convierten en una solución escalable y veraz para instalaciones que requieren cobertura inalámbrica.
El número de dispositivos NATRON inscritos depende de la cantidad de detectores cableados ya conectados a la zona convencional. En una zona convencional pueden conectarse hasta 32 detectores cableados y/o inalámbricos en total. El número de módulos pasarela admitidos depende del tipo de panel convencional y la capacidad del sistema.
El Natron WE-C opera en la frecuencia 868 MHz mediante comunicación bidireccional con modulación GFSK y protocolo propietario NATRON TTE. Dispone de 6 pares de canales de frecuencia para una coexistencia robusta del sistema. La potencia radiada es de ≤ 25 mW y la sensibilidad del receptor alcanza > −90 dBm, con un alcance en espacio abierto de hasta 1500 m con los dispositivos inalámbricos NATRON.
El módulo se suministra con una antena dipolo omnidireccional con conector SMA macho orientable, optimizada para la banda 866–870 MHz (frecuencia central 868 MHz). Con una ganancia de 2 dBi e impedancia de 50 Ω, garantiza una cobertura amplia y una comunicación estable con todos los dispositivos inscritos.
La pantalla LCD de matriz de puntos 16×2 muestra el estado de los dispositivos inalámbricos inscritos y permite programar parámetros directamente desde los menús del módulo. Los menús multilingües facilitan la puesta en marcha y el mantenimiento. El módulo también ofrece mensajes de evento para el estado de los dispositivos: batería baja, apertura de sabotaje y pérdida de comunicación.
El Natron WE-C se alimenta desde una fuente de alimentación externa compatible con EN 54 a 24 VDC ± 10%. Incorpora entradas especiales para la supervisión de la alimentación principal y la batería de reserva. El consumo nominal es de 17 mA con pantalla encendida y 14 mA con pantalla apagada (a 24 V DC).
El módulo se monta en una carcasa de plástico ABS color gris grafito (RAL 7024), con dimensiones de 191 × 125 × 60 mm y un peso aproximado de 200 g (con PCB y antena montados). La protección IP66/68 avala su idoneidad frente a la penetración de agua y polvo.
| Alimentación | 24 VDC ± 10% (fuente externa compatible EN 54) |
|---|---|
| Consumo nominal (pantalla ON) | 17 mA @ 24 V DC |
| Consumo nominal (pantalla OFF) | 14 mA @ 24 V DC |
| Consumo máx. (pantalla ON) | 19 mA @ 20 V DC |
| Consumo máx. (pantalla OFF) | 15 mA @ 20 V DC |
| Frecuencia de radio | 868 MHz |
| Tipo de comunicación | Bidireccional |
| Protocolo | NATRON TTE |
| Modulación | GFSK |
| Canales de frecuencia | 6 pares |
| Potencia radiada | ≤ 25 mW |
| Sensibilidad del receptor | > −90 dBm |
| Alcance en espacio abierto | 1500 m |
| Dispositivos inalámbricos por módulo | Hasta 32 |
| Módulos por panel convencional | Hasta 5 |
| Total dispositivos por sistema | Hasta 160 |
| Antena | Dipolo, conector SMA macho orientable |
| Frecuencia de antena | 866–870 MHz, centro 868 MHz |
| Impedancia de antena | 50 Ω |
| Ganancia de antena | 2 dBi |
| Dimensiones de antena | 242 × 12,5 mm |
| Pantalla | LCD, matriz de puntos 16×2 |
| Temperatura de funcionamiento | −10 °C a +55 °C |
| Humedad relativa | (93 ± 3) % @ 40 °C (sin condensación) |
| Material de la carcasa | ABS |
| Dimensiones (carcasa) | 191 × 125 × 60 mm |
| Color | RAL 7024 (gris grafito) |
| Protección | IP66/68 |
| Peso | ~ 200 g (con PCB y antena) |
| Certificaciones | EN 54-18, EN 54-25 |
El Natron WE-C está indicado para la ampliación inalámbrica de instalaciones de detección de incendios con paneles convencionales existentes, tanto de la serie MAG de Teletek como de otros fabricantes. Resulta especialmente adecuado en edificios donde el tendido de cableado adicional es inviable o muy costoso: edificios históricos, plantas industriales, almacenes, hospitales o instalaciones en rehabilitación. La protección IP66/68 de la carcasa lo hace apto para entornos con exigencias ambientales elevadas.
