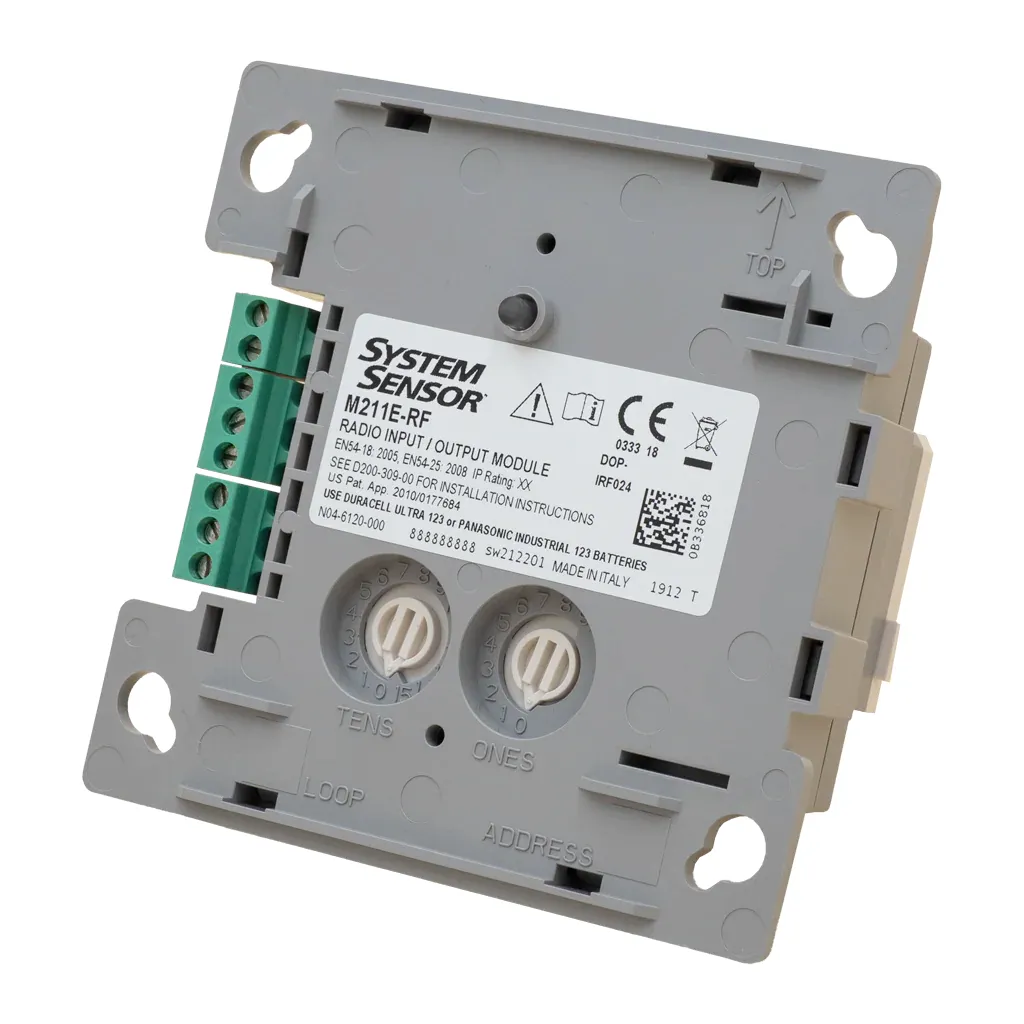

Módulo dual vía radio de 1 entrada y 1 salida para la red Mesh Agile de Morley. Incluye 4 pilas CR123A. Opera en la banda 865-870 MHz con una potencia RF máxima de 14 dBm y un rango típico de 500 m al aire libre. Vida de batería de 4 años a 25 °C. Dimensiones 125 × 125 × 97 mm.
El M211E-RF es un módulo dual vía radio de la gama inalámbrica Morley Agile que integra una entrada y una salida independientes en un único dispositivo. Diseñado para instalarse donde el cableado resulta inviable por razones económicas o estéticas, forma parte de la red Mesh Agile que garantiza dos caminos de comunicación hacia cada dispositivo, incrementando la resiliencia del sistema.
La tecnología Mesh Agile proporciona hasta dos caminos de comunicación simultáneos, protegiéndose frente a interrupciones de enlace y ofreciendo mayor fiabilidad que las redes en estrella convencionales.
Dispone de una entrada supervisada con resistencia de fin de línea de 47 kΩ y corriente de supervisión típica de 34 µA, y una salida con relé de 2 A a 30 VCC (carga resistiva) y corriente de supervisión típica de 60 µA.
Funciona con 4 pilas CR123A incluidas, con una vida útil estimada de 4 años a 25 °C. Admite también alimentación externa entre 8 y 30 VCC.
Opera en la banda 865-870 MHz con una amplitud de canal de 250 kHz y potencia de salida RF máxima de 14 dBm, con un rango típico de 500 m al aire libre y tiempo de resincronización de 35 s.
Compatible con paneles Morley Series 200 mediante la pasarela MI-GATE, y configurable con el software Agile IQ™, que permite diseño, configuración y diagnóstico del sistema sin conexión cableada.
Nota: La vida de batería indicada (4 años a 25 °C) es una estimación bajo condiciones estándar. Las condiciones reales de instalación pueden variar dicho valor.
El formato compacto (125 × 125 × 97 mm, 0,317 kg) y la compatibilidad con cables de 0,5 a 2,5 mm² facilitan la instalación en una amplia variedad de entornos, sin necesidad de grandes obras de canalización.
Tanto el módulo de entrada como el de salida disponen de resistencias de fin de línea de 47 kΩ para supervisión permanente del circuito, detectando posibles fallos de cableado externo.
Además de las baterías, el M211E-RF acepta alimentación externa de entre 8 y 30 VCC, con tensión de fallo de supervisión típica de 7 VCC, ofreciendo flexibilidad en función del tipo de instalación.
| Parámetro | Valor |
|---|---|
| Radiofrecuencia | 865-870 MHz |
| Amplitud de canal | 250 kHz |
| Potencia de salida RF máx. | 14 dBm |
| Rango típico al aire libre | 500 m |
| Tiempo de resincronización | 35 s |
| Resistencia fin de línea (entrada) | 47 kΩ |
| Corriente de supervisión (entrada) | 34 µA típica |
| Resistencia fin de línea (salida) | 47 kΩ |
| Corriente de supervisión (salida) | 60 µA típica |
| Contactos de relé | 2 A a 30 VCC (carga resistiva) |
| Clasificación IP | IP20 |
| Alimentación | 4 × CR123A, 3,3 V CC máx. |
| Consumo en operación normal | 122 µA a 3 V (típica) |
| Alimentación externa | 8-30 VCC |
| Tensión de fallo de supervisión | 7 VCC típico |
| Vida de batería | 4 años a 25 °C |
| LED rojo corriente máx. | 2 mA |
| LED verde corriente máx. | 5,5 mA |
| Dimensiones | 125 × 125 × 97 mm |
| Peso | 0,317 kg |
| Tamaño de cable de terminal | 0,5 – 2,5 mm² |
Ideal para la integración de dispositivos de control o señalización en sistemas de detección de incendios inalámbricos donde no es posible instalar cableado. Adecuado para edificios históricos, ampliaciones de instalaciones existentes con paneles Morley Series 200 y cualquier entorno donde se requiera flexibilidad de instalación sin obras de canalización.
