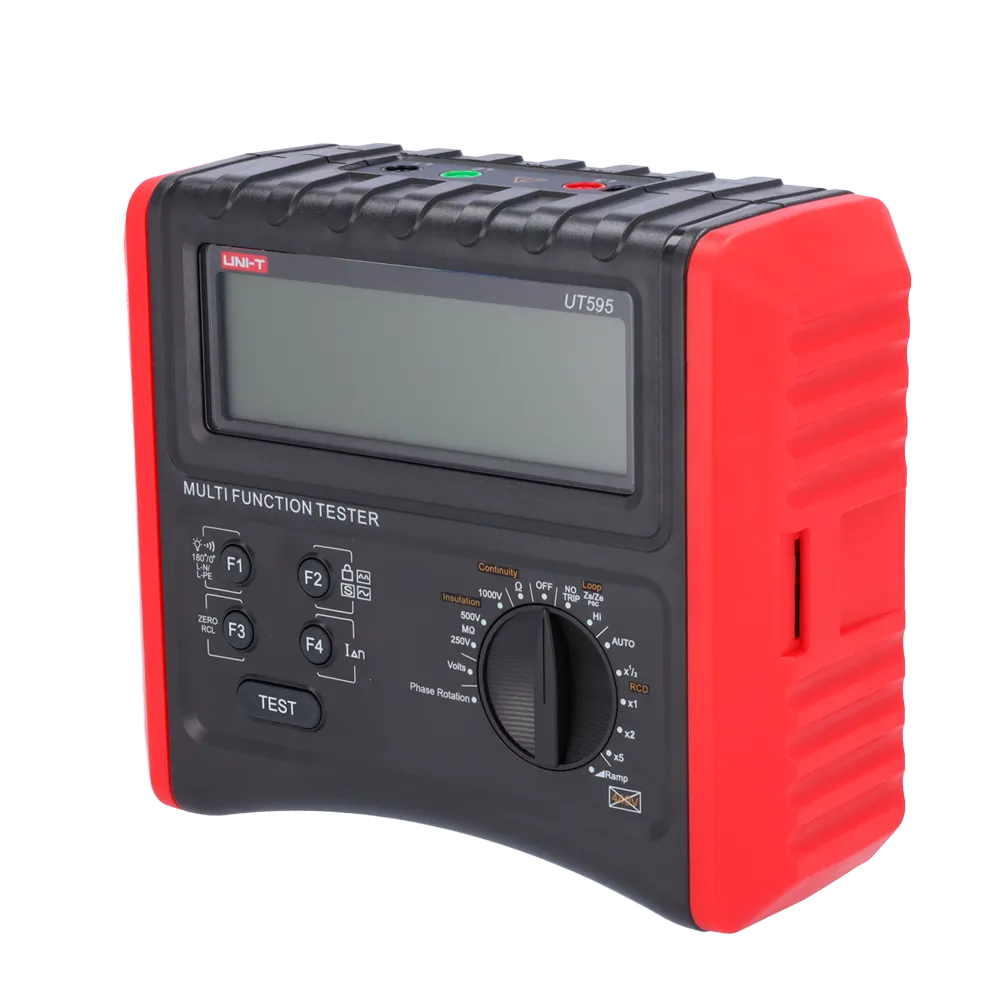

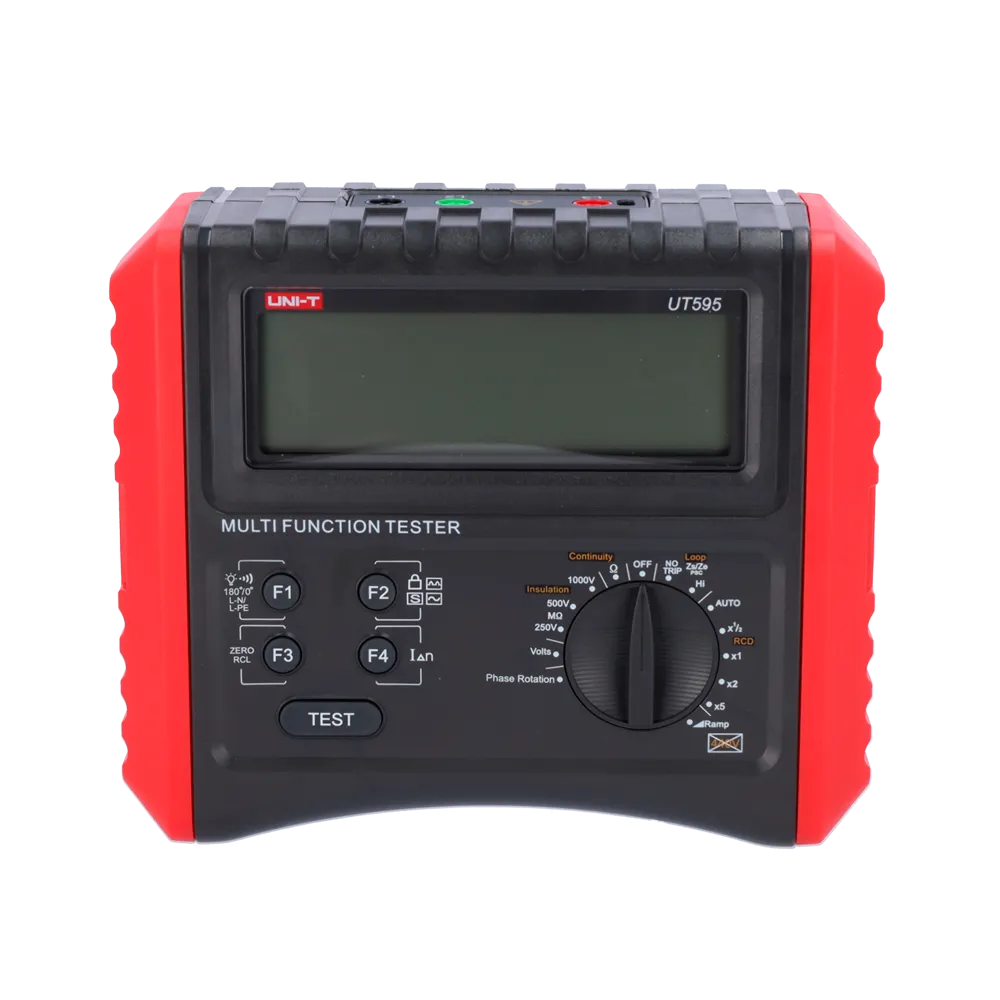

El Uni-Trend UT595 es un comprobador multifunción de instalaciones eléctricas con pantalla LCD de 9999 cuentas, test de aislamiento de 250 V a 1000 V CC, impedancia de bucle, PFC/PSC y test de diferenciales RCD.
El Uni-Trend UT595 es un comprobador multifunción de instalaciones diseñado para verificar la seguridad y el correcto funcionamiento de instalaciones eléctricas. Integra en un único equipo los ensayos de resistencia de aislamiento (250 V/500 V/1000 V CC), impedancia de bucle y línea con cálculo de PFC hasta 26 kA, continuidad de baja resistencia con más de 200 mA, test completo de diferenciales RCD y secuencia de fases, todo ello con una pantalla LCD de 9999 cuentas y barra analógica.
Este instrumento está clasificado CAT III 300 V. Respete siempre los límites de tensión y categoría de instalación especificados en la documentación oficial del fabricante antes de realizar cualquier medición.
El UT595 genera tensiones de prueba de 250 V, 500 V y 1000 V CC con una tolerancia de ±10 %, permitiendo verificar el aislamiento de cables, motores y otros elementos de la instalación. La corriente de cortocircuito máxima es inferior a 2 mA, garantizando la seguridad del operario. El rango de medida alcanza hasta 1000 MΩ con una resolución de 0,05 MΩ.
Los módulos de impedancia de línea y de bucle operan entre 195 V y 440 V (45 Hz~65 Hz) con una corriente de prueba de 20 A, cubriendo un rango de 0,01 Ω a 2000 Ω. El modo sin disparo (non-trip), con corriente de 15 mA, permite medir la impedancia de bucle sin activar el diferencial. En todos los modos se calcula la Corriente Prospectiva de Falta (PFC) de 0 kA a 26 kA.
El UT595 ejecuta pruebas de tiempo de disparo con corrientes de 10 mA, 30 mA, 100 mA, 300 mA y 500 mA (±10 %), en multiplicadores ×1/2, ×1, ×2 y ×5 de la corriente nominal. Soporta onda completa y semiciclo, modo de cuenta atrás de 30 s, ángulo de fase 0°/180° para detectar el tiempo de disparo más rápido, y almacenamiento de datos con una sola tecla.
El módulo de secuencia de fases detecta la rotación directa (L1→L2→L3) e inversa (L1→L3→L2), así como la ausencia de fase, con una tensión de operación de 100 V a 440 V (45 Hz~65 Hz). La medición de tensión CA abarca de 0 V a 440 V con resolución de 1 V y respuesta en frecuencia de 45 Hz a 60 Hz.
El ensayo de continuidad cubre el rango de 0,00 Ω a 199 Ω con una corriente de prueba superior a 200 mA en el rango de 0,00 Ω a 2 Ω, cumpliendo los requisitos de verificación de conductores de protección y equipotencialidad.
| Tensión de salida (aislamiento) | 250 V / 500 V / 1000 V CC ±10 % |
|---|---|
| Rango de resistencia de aislamiento (250 V) | 0,05 MΩ ~ 250 MΩ ±(5%+5) |
| Rango de resistencia de aislamiento (500 V) | 0,05 MΩ ~ 500 MΩ |
| Rango de resistencia de aislamiento (1000 V) | 0,05 MΩ ~ 1000 MΩ |
| Corriente de cortocircuito (aislamiento) | < 2 mA |
| Rango de continuidad (baja resistencia) | 0,00 Ω ~ 199 Ω ±(2%+5) |
| Corriente de prueba de continuidad (0~2 Ω) | > 200 mA |
| Rango de impedancia de línea | 0,01 Ω ~ 2000 Ω ±(5%+5) |
| Tensión operación impedancia de línea | 195 V ~ 440 V (45 Hz~65 Hz) |
| Corriente de prueba (línea/bucle) | 20 A |
| PFC (línea y bucle) | 0 kA ~ 26 kA |
| Rango de impedancia de bucle | 0,01 Ω ~ 2000 Ω ±(5%+5) |
| Tensión operación impedancia de bucle | 195 V ~ 253 V (45 Hz~65 Hz) |
| Rango sin disparo (non-trip) | 1,00 Ω ~ 2000 Ω ±(5%+5) |
| Corriente de prueba sin disparo | 15 mA |
| Corrientes de prueba RCD | 10 mA / 30 mA / 100 mA / 300 mA / 500 mA ±10 % |
| Tiempo de disparo RCD ×1 *IΔn | 0 ms ~ 300 ms / 0 ms ~ 500 ms ±(5%+5) |
| Tiempo de disparo RCD ×2 *IΔn | 0 ms ~ 150 ms / 0 ms ~ 200 ms ±(5%+5) |
| Tiempo de disparo RCD ×5 *IΔn | 0 ms ~ 40 ms ±(5%+5) |
| Tensión operación RCD | 100 V ~ 440 V (45 Hz~65 Hz) |
| Tensión operación secuencia de fases | 100 V ~ 440 V (45 Hz~65 Hz) |
| Rango de tensión CA | 0 V ~ 440 V ±(5%+2) |
| Respuesta en frecuencia (tensión CA) | 45 Hz ~ 60 Hz |
| Resolución tensión CA | 1 V |
| Pantalla | LCD 9999 cuentas con barra analógica |
| Categoría de seguridad | CAT III 300 V |
El Uni-Trend UT595 está orientado a electricistas e instaladores que necesitan verificar instalaciones eléctricas en baja tensión: comprobación del aislamiento de cables y motores, verificación de conductores de protección, ensayo de diferenciales RCD en cuadros eléctricos, medición de impedancia de bucle de falta y comprobación de la secuencia de fases en instalaciones trifásicas industriales y terciarias.
