Pulsador manual de alarma direccionable Tecnofire TFCP, Tipo A (directo), con doble aislador de cortocircuito, gestión RSC® y certificación EN 54-11 / EN 54-17. Base de empotrar TFCP-FRAME incluida.
El Tecnofire TFCP es un pulsador manual de alarma direccionable y restablecible diseñado para la señalización manual de incendios en instalaciones con lazo analógico direccionable. Funciona como dispositivo Tipo A (accionamiento directo), integra un doble aislador de cortocircuito y es compatible con la gestión avanzada RSC® de las centrales Tecnofire.
El pulsador TFCP únicamente puede emplearse conectado al lazo de detección de una central Tecnofire compatible. Durante la planificación e instalación deben observarse y aplicarse la normativa y reglamentación vigentes.
El TFCP es un pulsador manual de alarma de incendio direccionable y restablecible de color rojo, con carcasa de policarbonato V0 y grado de protección IP44. Su operación es de Tipo A (directo) y está homologado conforme a las normas EN 54-11:2001+A1:2005 y EN 54-17:2005 con certificación 1293-CPR-0662. Está concebido exclusivamente para uso interior.
La dirección física del dispositivo se configura mediante dos selectores rotativos decimales accesibles en el interior de la carcasa. El selector marcado como X10 establece las decenas y el X1 las unidades, componiendo una dirección de dos dígitos. El rango válido es de 01 a 99; si se configura la dirección 00, el pulsador queda excluido del funcionamiento aunque sigue alimentándose desde el lazo.
El pulsador incorpora un separador de línea con doble aislador. Ante un cortocircuito en el lazo, el separador actúa aislando el tramo de línea afectado y garantizando el correcto funcionamiento de los dispositivos situados aguas arriba y aguas abajo. La actuación del separador genera la señal de avería «Separador abierto» en la central.
Para abrir la carcasa se utiliza la llave de apertura y restablecimiento suministrada con el equipo. El restablecimiento se realiza introduciendo la llave en la ranura de reset y empujando hasta el fondo. Durante la instalación es posible elegir el modo de restablecimiento: si la lengüeta de bloqueo de la llave ha sido cortada, el usuario puede restablecer el pulsador directamente; si no ha sido cortada, el restablecimiento queda reservado a personal técnico cualificado autorizado.

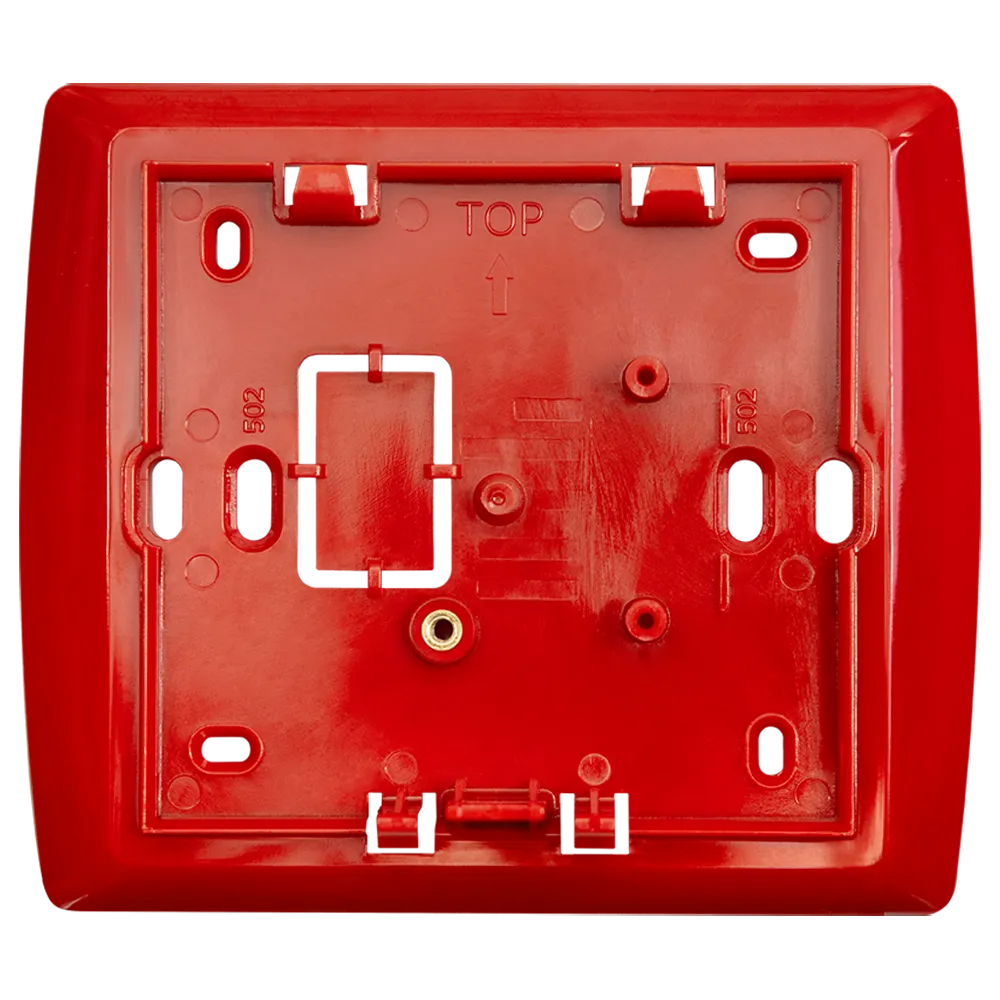

El pulsador se suministra con base estándar, caja de tubo, llave de apertura y botón de restablecimiento. Permite instalación con tuberías en ejecución vista (mediante la caja de tubo), en ejecución bajo bandeja o sobre caja empotrable 502. Con la base opcional TFCP-FRAME, puede montarse sobre caja empotrable 503. La profundidad total pasa de 41 mm a 76 mm cuando se utiliza la caja de tubo. Opcionalmente, se puede añadir la cubierta antivandalismo transparente TFCP-COP.
Las centrales Tecnofire ofrecen funciones de diagnóstico especializadas para el TFCP: identificación física mediante LED, autodeclaración del tipo de módulo, versión de hardware y firmware, lectura de valores eléctricos de funcionamiento (consumo, nivel de alimentación, nivel cero, nivel de consumo, resistencia de lazo) y estadísticas del monitor de comunicación.
| Tipo de dispositivo | Pulsador manual de alarma direccionable, Tipo A (directo) |
|---|---|
| Color | Rojo |
| Material de la carcasa | Policarbonato V0 |
| Grado de protección | IP44 |
| Dimensiones (L × H × P) | 93 × 88 × 41 mm (con caja de tubo: P = 76 mm) |
| Rango de direcciones | 01 a 99 |
| Aislador de cortocircuito | Doble aislador integrado |
| Conexión | Lazo (loop) |
| Uso | Interior |
| Normativa | EN 54-11:2001+A1:2005 / EN 54-17:2005 |
| Certificación | 1293-CPR-0662 |
| Accesorios incluidos | Caja de tubo, llave de apertura y botón de restablecimiento |
El pulsador Tecnofire TFCP está indicado para edificios de uso residencial, terciario e industrial donde se requiera señalización manual de alarma de incendio integrada en un sistema analógico direccionable. Su grado de protección IP44 lo hace apto para zonas interiores con cierto nivel de humedad o polvo. La base opcional TFCP-FRAME facilita la integración en instalaciones con caja empotrable 503, aportando una solución de acabado limpio y discreto en entornos de oficina, hoteles o centros educativos.
