El JBE-2100 es un pulsador manual analógico direccionable (MCP) certificado EN 54-11 tipo A para sistemas de detección de incendios con protocolo JBE. Sin elemento de rotura de vidrio; rearme sencillo con llave sin necesidad de repuestos.
100 disponibles

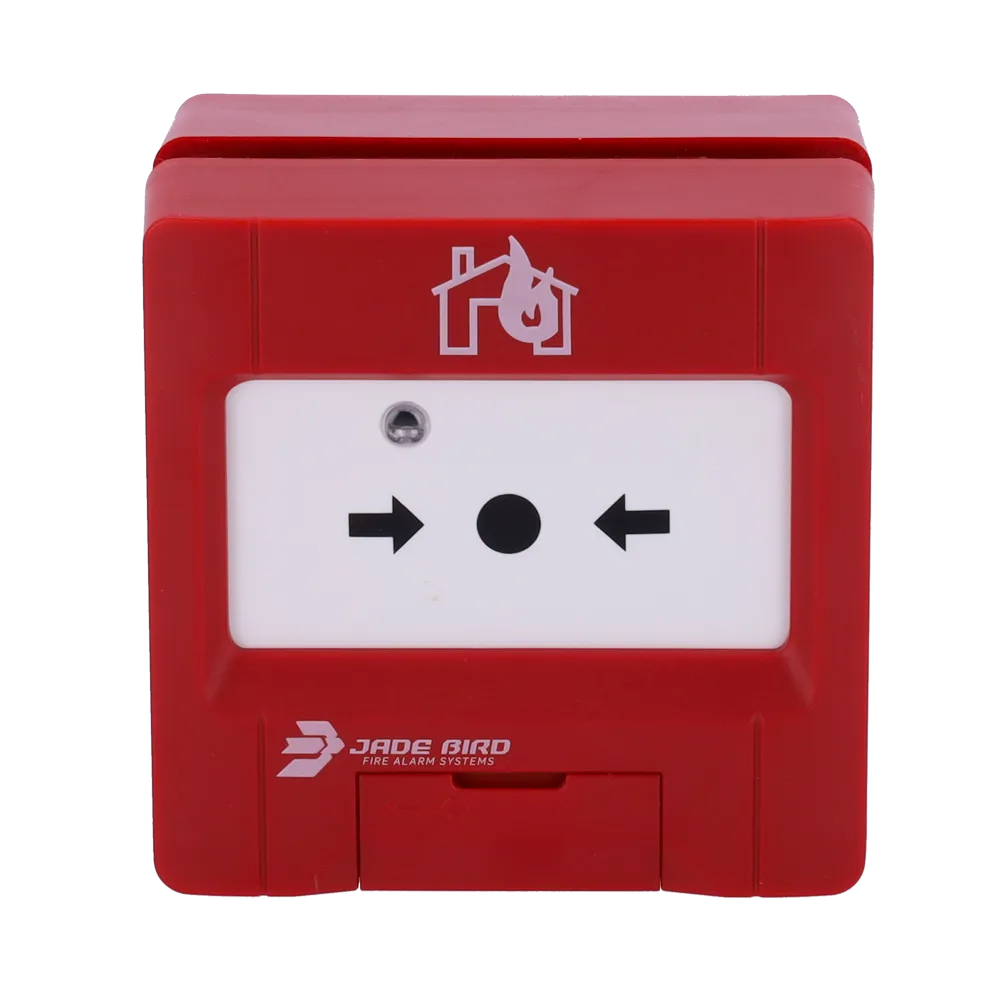

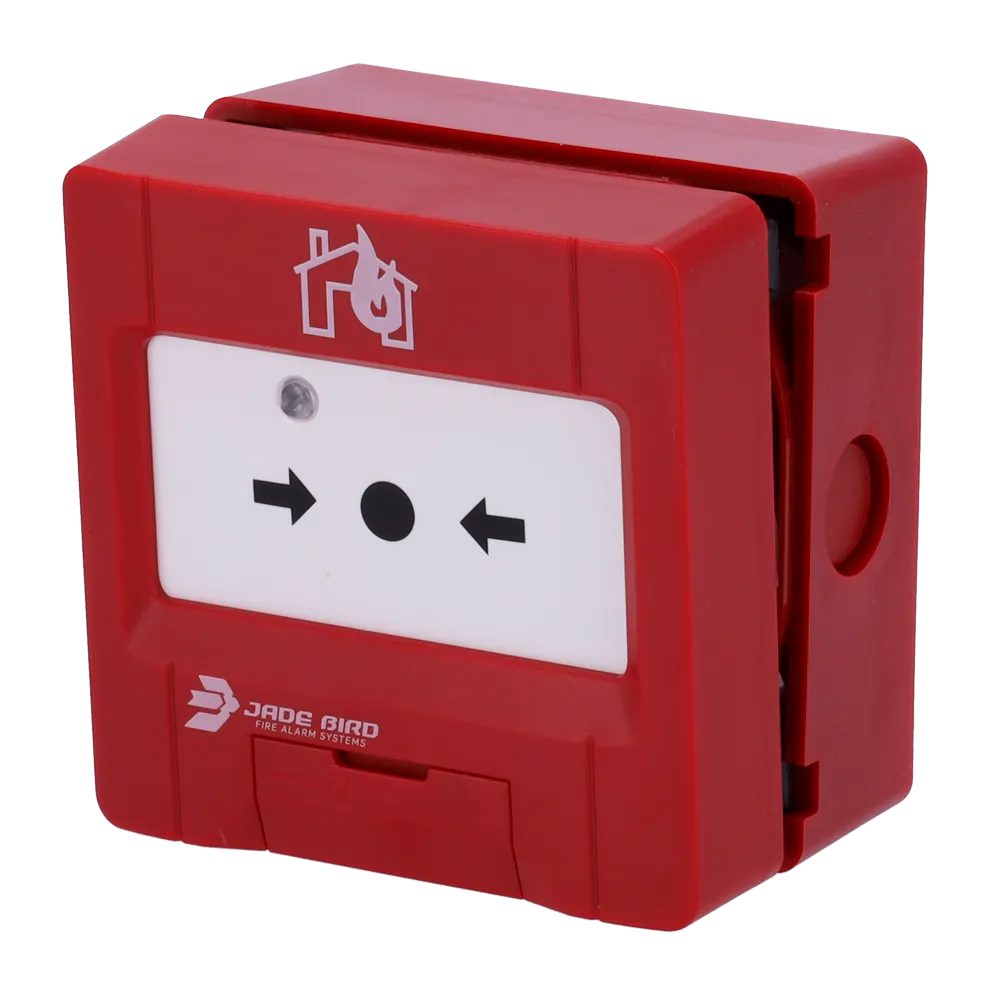

El JBE-2100 es un pulsador manual analógico (MCP) direccionable de la gama Jade Bird Europe, diseñado para operar en lazos de dispositivos inteligentes con protocolo JBE. Certificado según EN 54-11 tipo A para uso en interiores, destaca por su sistema de rearme sin rotura de vidrio, lo que simplifica el mantenimiento y elimina la necesidad de repuestos.
Este pulsador requiere programación de dirección mediante la herramienta JBE-AT1 antes de su puesta en servicio. Instale siempre respetando la normativa local de protección contra incendios e instalaciones eléctricas. Se recomienda realizar una prueba de alarma cada 6 meses.
Al presionar el elemento rearmable, el JBE-2100 envía una señal de alarma al panel de incendios a través del lazo JBE de 2 hilos. El pulsador permanece en estado de alarma hasta que se restablece manualmente con la llave de rearme, girándola en sentido contrario a las agujas del reloj. El LED rojo indica el estado: parpadeo en reposo y luz fija en alarma.

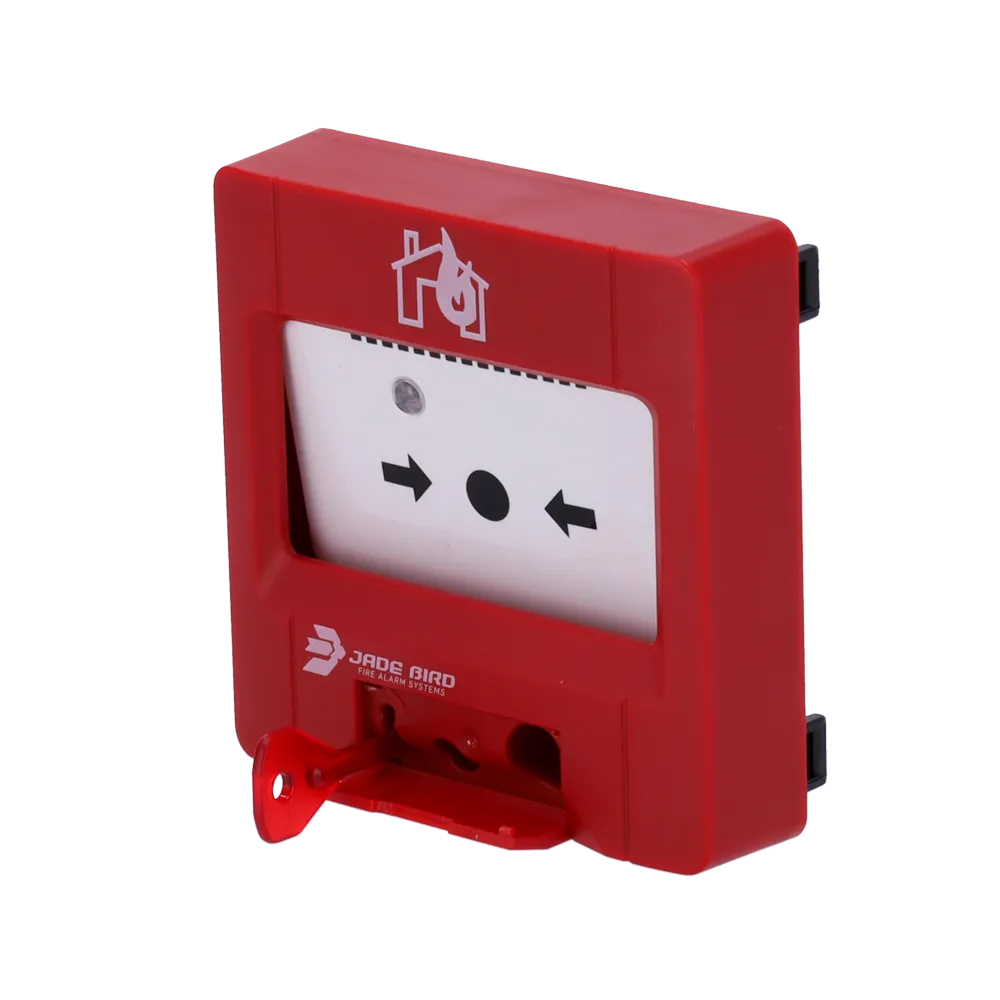

A diferencia de pulsadores convencionales, el JBE-2100 no incorpora ningún elemento de rotura de vidrio. El restablecimiento se realiza abriendo la pestaña frontal, insertando la llave de rearme y girando hasta que el elemento frangible vuelve a su posición original, sin necesidad de sustituir ninguna pieza.
El dispositivo incorpora un contacto seco normalmente abierto en los terminales 7 y 8 (capacidad máxima: 0,1 A a 30 V DC). Este contacto se activa simultáneamente con el elemento rearmable y puede emplearse opcionalmente para disparar una acción local o enviar una señal de activación a sistemas auxiliares.

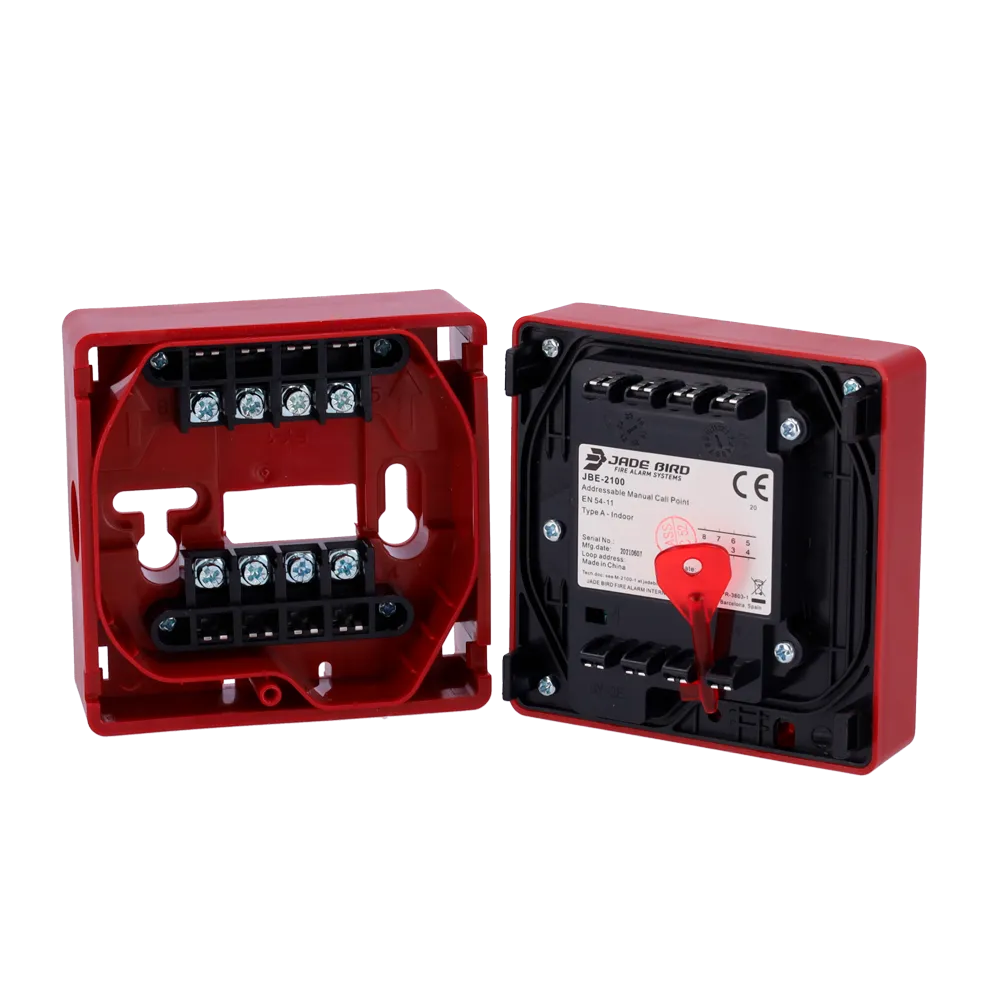

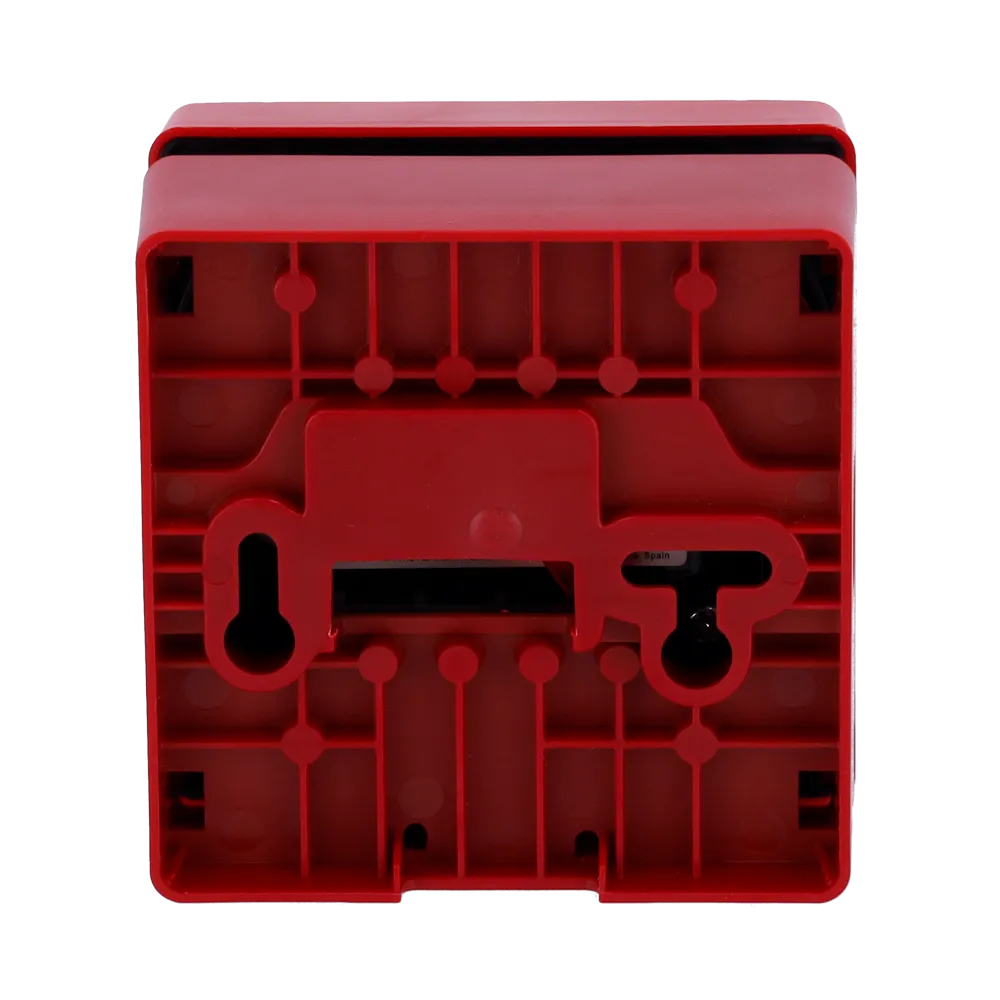

El JBE-2100 se monta sobre la base JBE-2170, fijada a la pared en superficie o empotrada. El cableado emplea par trenzado sin malla de 0,5 a 2,5 mm² en bus de 2 hilos sin polaridad. La dirección de lazo (1 a 200) se asigna con la herramienta JBE-AT1 antes de insertar el pulsador en su base. Opcionalmente, la cara frontal puede fijarse con un tornillo ST2.9×8.
| Categoría | EN 54-11 tipo A pulsador interior |
|---|---|
| Tensión de trabajo | DC 19 – 28 V (Protocolo JBE de amplitud de pulso) |
| Conexión | Bus de comunicación JBE 2 hilos, sin polaridad |
| Cableado | Par trenzado sin malla 0,5 – 2,5 mm² |
| Consumo en reposo | ≤ 0,3 mA a 24 V |
| Consumo en alarma | ≤ 1 mA a 24 V |
| Contactos limpios | 0,1 A a 30 V DC |
| Temperatura de trabajo | -10 °C ~ +55 °C |
| Temperatura de almacenaje | -20 °C ~ +60 °C |
| Humedad relativa | ≤ 95% HR (40 ± 2 °C), sin condensación ni hielo |
| Direccionamiento | Herramienta JBE-AT1 |
| Rango de dirección | 1 – 200 |
| Indicador LED rojo | Reposo: parpadeo con polling de lazo / Alarma: encendido fijo |
| Dimensiones | 90 × 90 × 52 mm (largo × ancho × alto) |
| Peso | 0,16 kg |
| Clasificación IP | IP40 |
| Base compatible | JBE-2170 |
El JBE-2100 está destinado a sistemas de detección y alarma de incendios instalados en el interior de edificios y sus entornos, allí donde se requiera un punto de activación manual en lazos analógicos direccionables con protocolo JBE. Su diseño sin rotura de vidrio lo hace especialmente adecuado para entornos con alta frecuencia de pruebas o donde se desee minimizar los costes de mantenimiento.
