Cable combinado KX6 vídeo y alimentación cubierta verde rollo 100 m

Cable combinado KX6 + alimentación, 100 m, cubierta verde paralela para CCTV

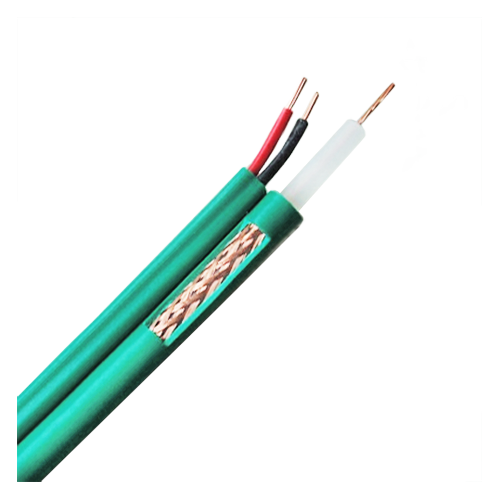

El KX6P-100 es un cable combinado que integra en un mismo rollo de 100 metros el canal coaxial KX6 para la señal de vídeo y el cable de alimentación DC, con ambos conductores dispuestos en paralelo y separados bajo una cubierta exterior de PVC color verde. Su diseño facilita el tendido en instalaciones CCTV analógicas y HD al eliminar la necesidad de canalizar dos cables independientes.

Canal coaxial KX6 para señal de vídeo

El conductor central está formado por 7 hilos de cobre de 0,2 mm (configuración 7/0,2 mm), rodeado por un dieléctrico de polietileno (PE) sólido de 3,7 mm de diámetro. La pantalla exterior consiste en una trenza de aleación CCA con 128 hilos de 0,12 mm (128/0,12 mm), que proporciona una cobertura elevada y bajas pérdidas de señal. Todo el conjunto queda protegido por una cubierta de PVC de 6,0 mm de diámetro exterior.

Canal de alimentación DC

El par de alimentación incorpora un conductor CCA de 7 hilos de 0,38 mm (7/0,38 mm), con aislamiento de PVC de 1,7 mm en colores rojo y negro para identificación de polaridad, y cubierta exterior de PVC de 5,0 mm. Permite conducir la alimentación de la cámara por el mismo recorrido que la señal de vídeo, simplificando la instalación y el etiquetado.
