Módulo comunicador integrado certificado EN 54-21 para centrales de incendios Jade Bird. Ofrece conexión redundante mediante Ethernet RJ45, Wi-Fi integrado y módem 4G LTE con ranura Nano SIM. Transmite alarmas a CRA/CRI por Contact ID y SIA sobre IP. Incluye 2 entradas digitales supervisadas, 2 salidas a colector abierto, puerto RS-485 y transceptor LoRa. Alimentación supervisada de 5 V a 30 V DC con entrada secundaria redundante. Requiere tarjeta de red JBE-P2L2-NET.

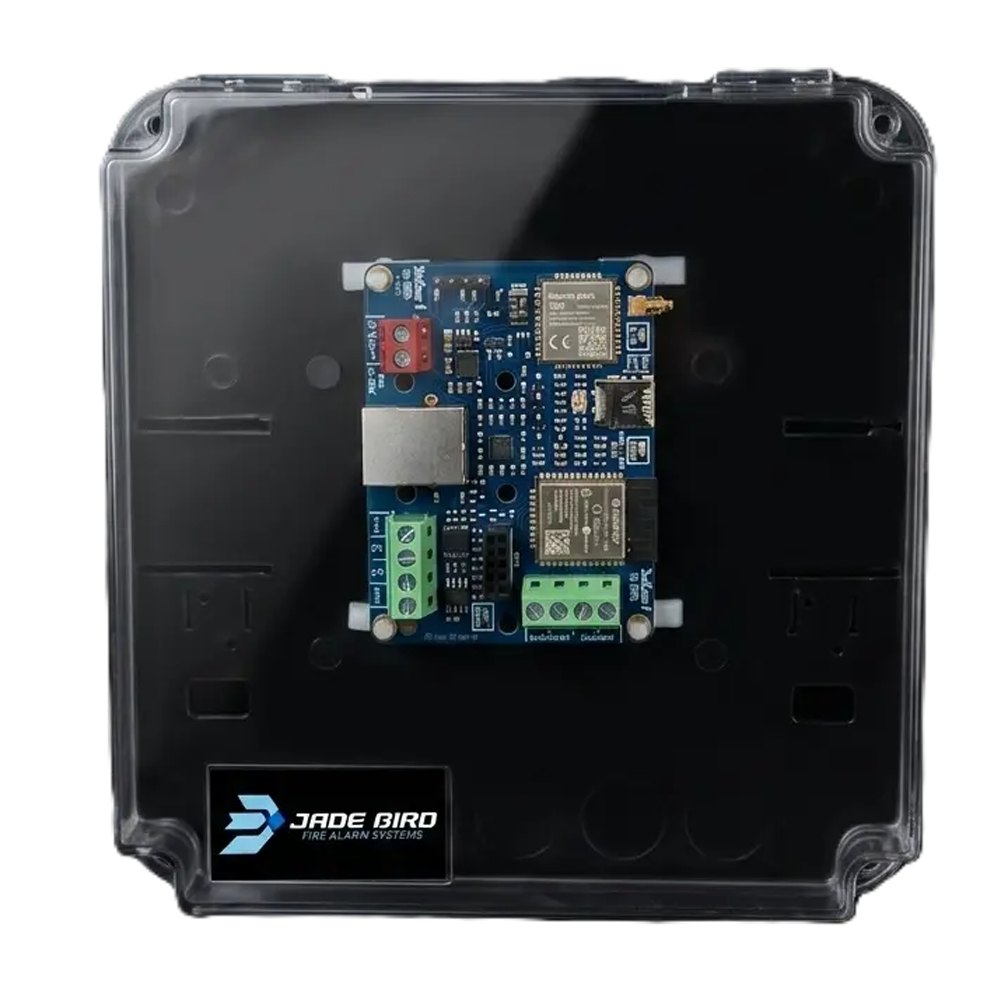

El JBE-TC25 es un módulo comunicador integrado certificado EN 54-21:2006 diseñado para centrales de incendios Jade Bird. Combina tres vías de transmisión independientes —Ethernet RJ45, Wi-Fi y módem 4G LTE— para garantizar la notificación redundante de alarmas y avisos de fallo a la central receptora de alarmas (CRA) o central receptora de incendios (CRI), conforme a los protocolos Contact ID y SIA sobre IP.
El módulo dispone de conexión IP por Ethernet RJ45 (LAN) y Wi-Fi integrado como vías principales, respaldadas por un módem 4G LTE con ranura Nano SIM para garantizar la continuidad de la transmisión ante caídas de red fija. La comunicación con la CRA/CRI se realiza mediante los protocolos Contact ID (DC-05/DC-09) y SIA (DC-07/DC-09) sobre IP. La estructura de trama es programable e incluye campo de evento (XYZ), grupo/partición (GG) y número de zona (CCC). Adicionalmente, integra un transceptor LoRa para la conexión de accesorios y periféricos inalámbricos.
La integración con la central de incendios se realiza mediante dos entradas digitales supervisadas por negativo —E₁ para alarma y E₂ para avería— y dos salidas digitales programables a colector abierto (S₁, S₂). La comunicación serie se lleva a cabo a través de un puerto RS-485/BUS con señales +Vin, A/RX, B/TX y GND. La configuración se efectúa mediante servidor web integrado, aplicación móvil o plataforma cloud. El módulo notifica también por App Push (iOS/Android), correo electrónico, SMS y WhatsApp. Es compatible con cualquier central analógica o convencional. Requiere la tarjeta de red JBE-P2L2-NET para su funcionamiento.
La alimentación principal acepta un rango de 5 V a 30 V DC procedente de la propia central, con supervisión integrada. Cuenta además con una entrada secundaria redundante de 5 V a 30 V DC para garantizar la continuidad operativa ante fallos de la fuente principal, conforme a los requisitos de EN 54-21.
El dispositivo está certificado según EN 54-21:2006 (equipos de transmisión de alarmas y avisos de fallo) y EN 50136-2:2013. Cumple los niveles de acceso normativos Nivel 2 y Nivel 3 conforme a EN 54-2 (ap. 12.6) y EN 54-21 (ap. 7.6).
| Campo | Valor |
|---|---|
| Modelo | JBE-TC25 / JBE-F25 / SisCom-F25 |
| Tipo de dispositivo | Transmisor de alarmas y avisos de fallo para PCI Jade Bird |
| Certificación EN 54 | EN 54-21:2006 |
| Certificación comunicaciones | EN 50136-2:2013 |
| Niveles de acceso normativos | Nivel 2 y Nivel 3 (EN 54-2 ap. 12.6 / EN 54-21 ap. 7.6) |
| Tensión de alimentación principal | 5 V a 30 V DC (supervisada desde la central) |
| Alimentación de reserva | Entrada secundaria redundante 5 V a 30 V DC |
| Vía IP principal | Ethernet RJ45 (LAN) / Wi-Fi integrado |
| Vía celular | Módem 4G LTE integrado (ranura Nano SIM) |
| Redes inalámbricas auxiliares | Transceptor LoRa |
| Entradas digitales supervisadas | 2 entradas por negativo (E₁: Alarma, E₂: Avería) |
| Salidas digitales de control | 2 salidas programables a colector abierto (S₁, S₂) |
| Interfaz serie / bus | RS-485 / BUS (+Vin, A/RX, B/TX, GND) |
| Protocolos CRA/CRI | Contact ID (DC-05/DC-09) y SIA (DC-07/DC-09) sobre IP |
| Estructura de trama | Evento (XYZ), Grupo/Partición (GG), Zona (CCC) |
| Notificaciones auxiliares | App Push (iOS/Android), e-mail, SMS, WhatsApp |
| Configuración | Servidor web integrado, App móvil, plataforma cloud |
| Compatibilidad de centrales | Universal: cualquier central analógica o convencional |
| Accesorio requerido | Tarjeta de red JBE-P2L2-NET |
