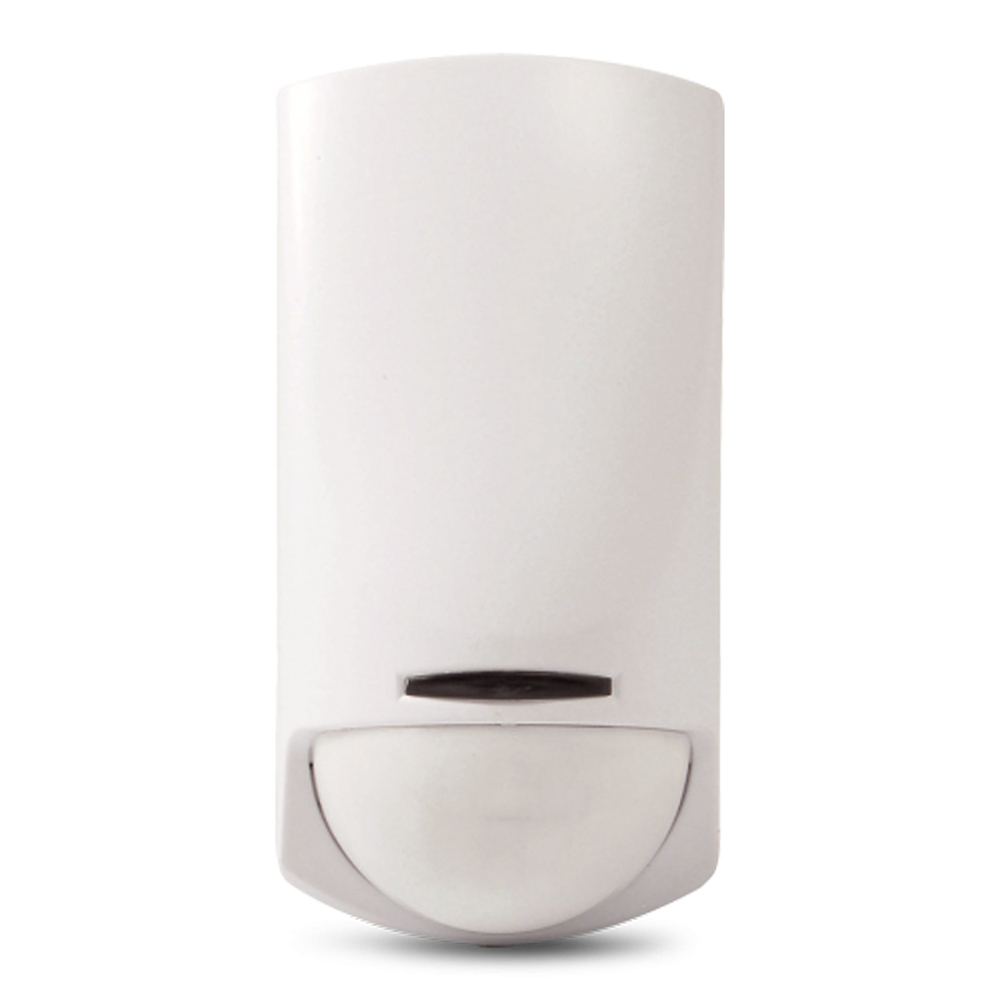

Detector volumétrico cableado para interior INIM QDT200H-A con doble tecnología infrarrojos y microondas. Cobertura de 15 m y ángulo de detección de 90°. Incorpora funciones «AND» y «Smart-OR», análisis digital de señales, compensación automática de temperatura, regulación independiente de sensibilidad y protecciones antiapertura y antidesprendimiento. Grado de seguridad 2.
El QDT200H-A es un detector volumétrico cableado de la línea QTech de INIM, diseñado para la protección de espacios interiores mediante la combinación de tecnología infrarroja pasiva y microondas. Con una cobertura de hasta 15 m y un ángulo de detección de 90°, ofrece un análisis digital avanzado de las señales y múltiples opciones de programación para adaptarse a distintos entornos y niveles de exigencia.
📄 Descargar ficha técnica (PDF)
Combina infrarrojos pasivos (PIR dual digital) y microondas con efecto Doppler, operando en la banda de 10.520 a 10.530 GHz, para una detección fiable y robusta frente a perturbaciones ambientales.
Permite seleccionar el criterio de generación de alarma: confirmación simultánea de ambos sensores («AND») para máxima inmunidad a falsas alarmas, o detección por movimiento prolongado en cualquiera de los dos canales («Smart-OR») para mayor sensibilidad.
Regulación independiente de la sensibilidad de cada canal, conteo de impulsos configurable, LED de señalización desactivable y detecciones desactivables, todo ello adaptable a las necesidades de cada instalación.
Incorpora protección antiapertura y antidesprendimiento con salida de señal de manipulación N.C., garantizando la integridad del dispositivo frente a intentos de sabotaje.
El sistema de compensación automática de temperatura asegura un rendimiento de detección estable independientemente de las variaciones térmicas del entorno.
Nota: la altura de instalación recomendada es de 2,2 m mediante fijación a pared. Para entornos que requieran función antienmascaramiento, consulte el modelo QDT200HM.
El procesamiento digital de las señales de ambos canales permite al QDT200H-A discriminar con precisión entre movimientos reales y perturbaciones, minimizando las falsas alarmas en entornos interiores exigentes.
El detector dispone de salida de señal de intrusión y salida de señal de manipulación, ambas de tipo N.C. con capacidad de hasta 16 V y 100 mA máximo, facilitando la integración con cualquier central compatible.
Con un consumo en reposo de 15 mA y un consumo máximo de 20 mA a 12,6 V, el QDT200H-A es apto para instalaciones con requisitos de eficiencia energética.
| Tensión de entrada | 10 – 16 V (nominal 12,6 V) |
|---|---|
| Consumo en reposo | 15 mA @ 12,6 V |
| Consumo máximo | 20 mA @ 12,6 V |
| Tipo de detectores | PIR dual digital + módulo de microondas |
| Modalidad de detección | Emisión infrarroja + efecto Doppler |
| Tipo de antena microondas | Strip-line con oscilador FET-GaAs |
| Banda de frecuencia microondas | 10.520 – 10.530 GHz |
| Distancia de detección máxima | 15 m |
| Ángulo de detección | 90° |
| Salida señal de alarma | N.C., 16 V, 100 mA máx. |
| Salida señal de manipulación | N.C., 16 V, 100 mA máx. |
| Grado de seguridad | 2 |
| Clase ambiental | II |
| Método de instalación | Fijación a pared |
| Altura de instalación | 2,2 m |
| Dimensiones (HxAxP) | 120 x 60 x 48 mm |
| Peso | 100 g |
El INIM QDT200H-A es idóneo para la protección de oficinas, comercios, almacenes y viviendas que requieran un detector de movimiento cableado de doble tecnología con Grado 2 de seguridad. Su capacidad de programación y sus funciones avanzadas lo hacen especialmente adecuado para instalaciones donde se exige una alta inmunidad a falsas alarmas manteniendo una elevada sensibilidad de detección.
