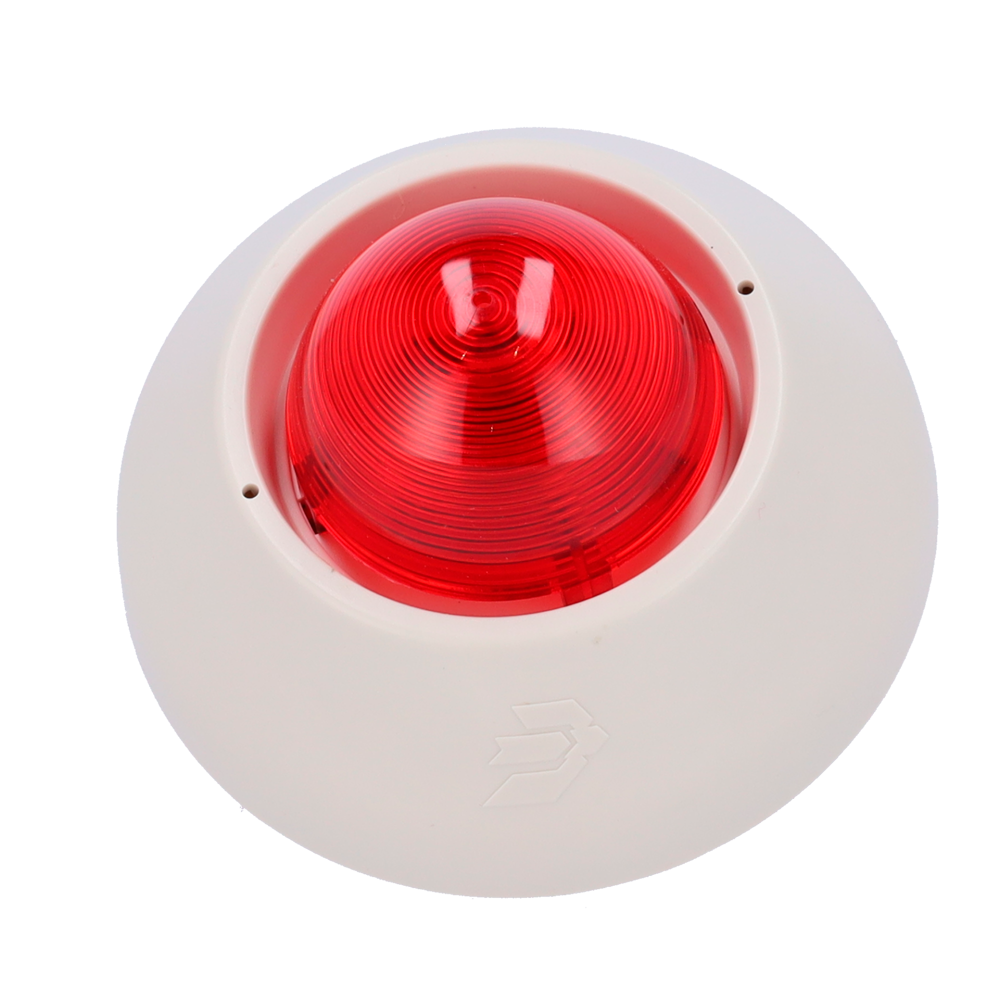

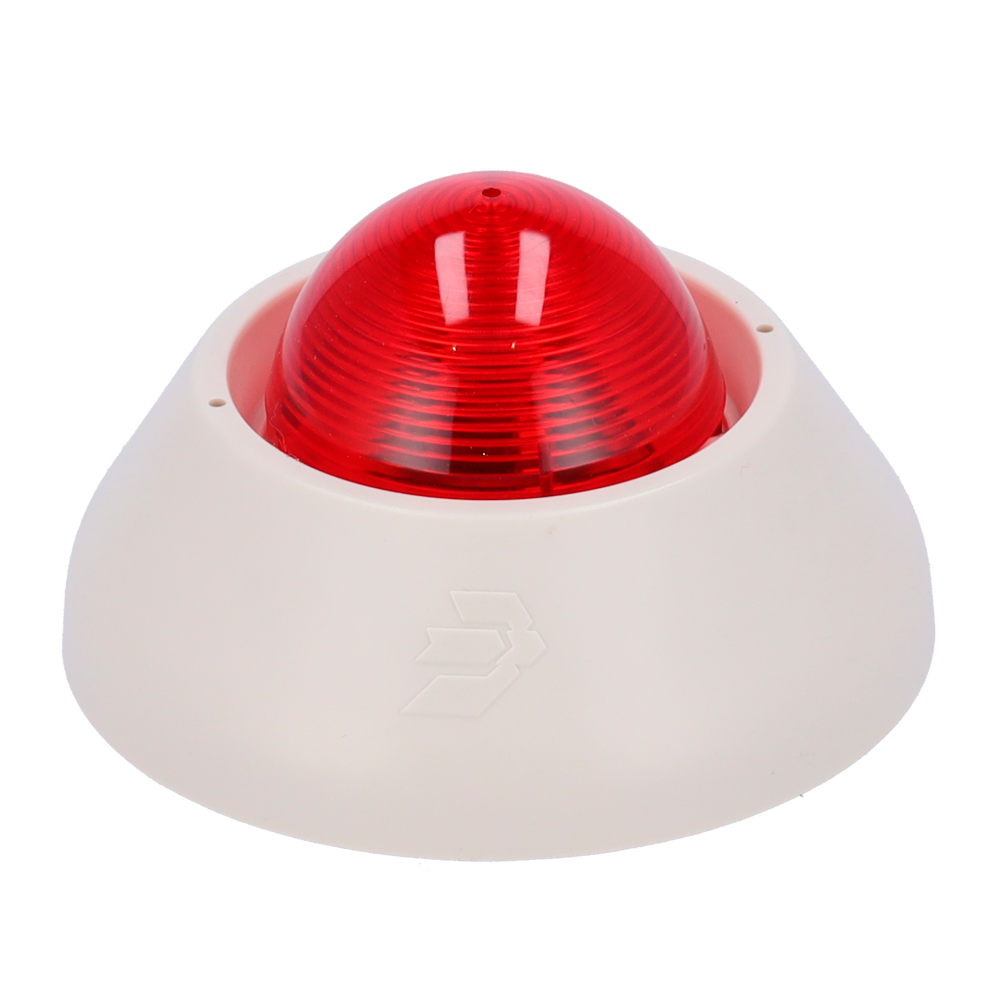

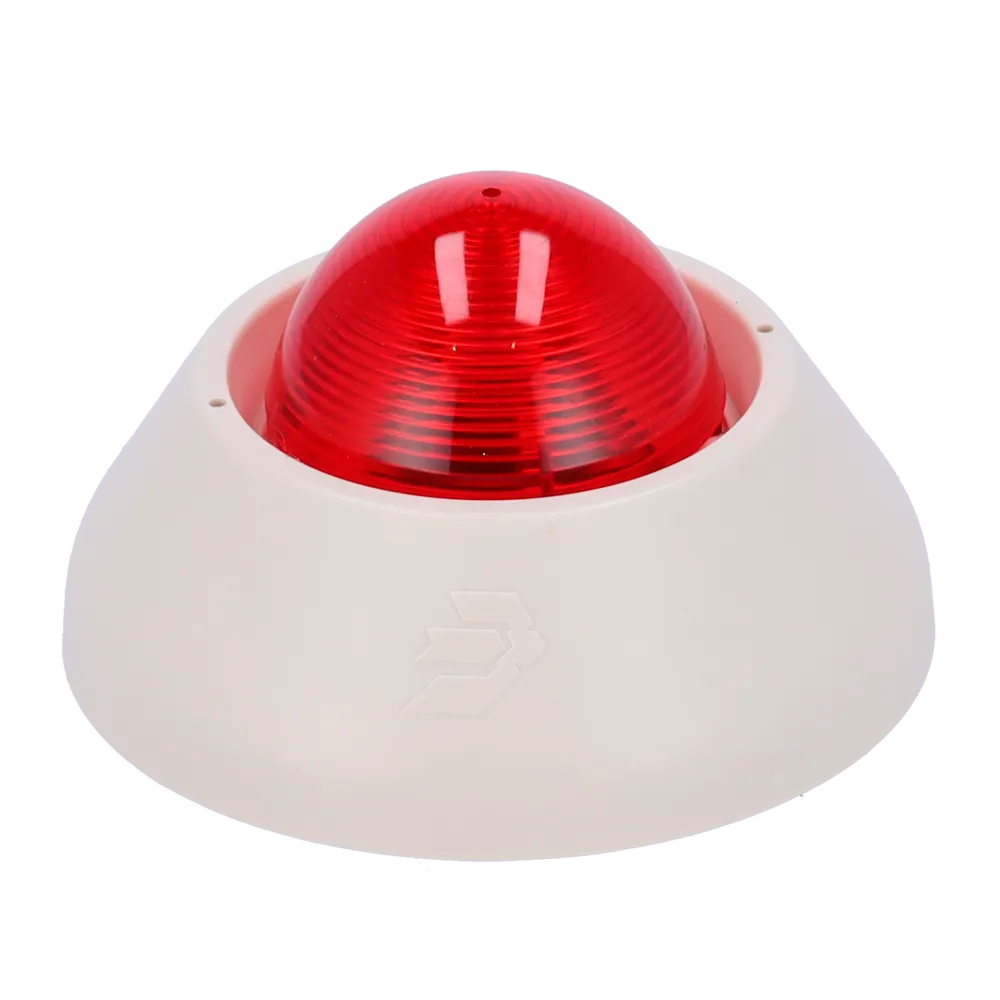

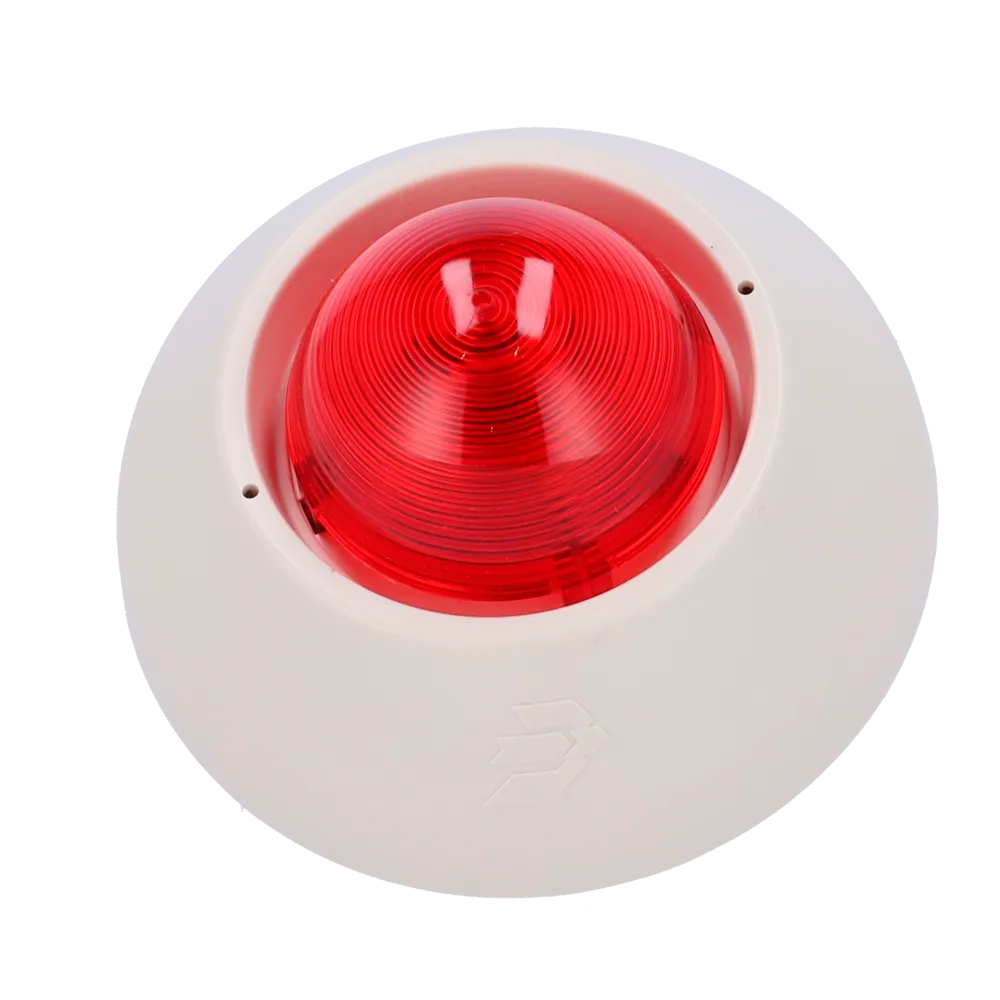

Sirena direccionable Jade Bird JBE-2145 con indicador visual integrado, certificada EN 54-3 Tipo A para uso en interiores. Nivel de presión sonora de 100 dBA a 1 m, compatible con protocolo JBE y base JBE-2165.
La Jade Bird JBE-2145 es una sirena direccionable con indicador visual integrado, certificada según EN 54-3 Tipo A para instalaciones en interiores. Opera dentro de lazos de detección y alarma de incendios con protocolo JBE, recibiendo comandos de activación directamente desde la central, y genera una salida sonora de 100 dBA a 1 m con tono barrido de 1-2 kHz.
El indicador visual integrado es auxiliar y no sustituye a una baliza certificada EN 54-23. Para instalaciones que requieran señalización visual normativa, consulte los requisitos del proyecto.
La JBE-2145 se integra en lazos inteligentes de detección de incendios mediante el protocolo JBE. Recibe comandos de la central y activa simultáneamente el zumbador y el indicador visual. La detección de fallos notifica automáticamente a la central cuando el bus de alimentación de 24 V DC queda desconectado, garantizando la supervisión continua del dispositivo.

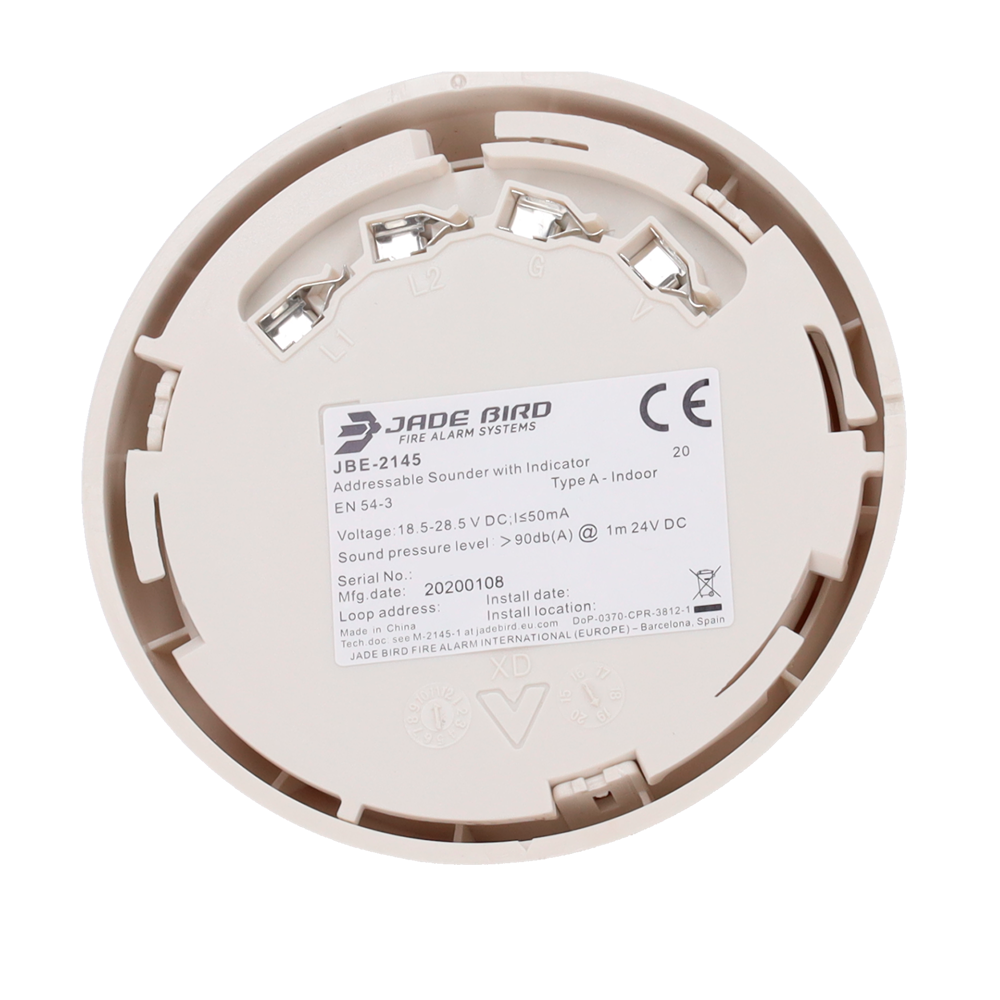

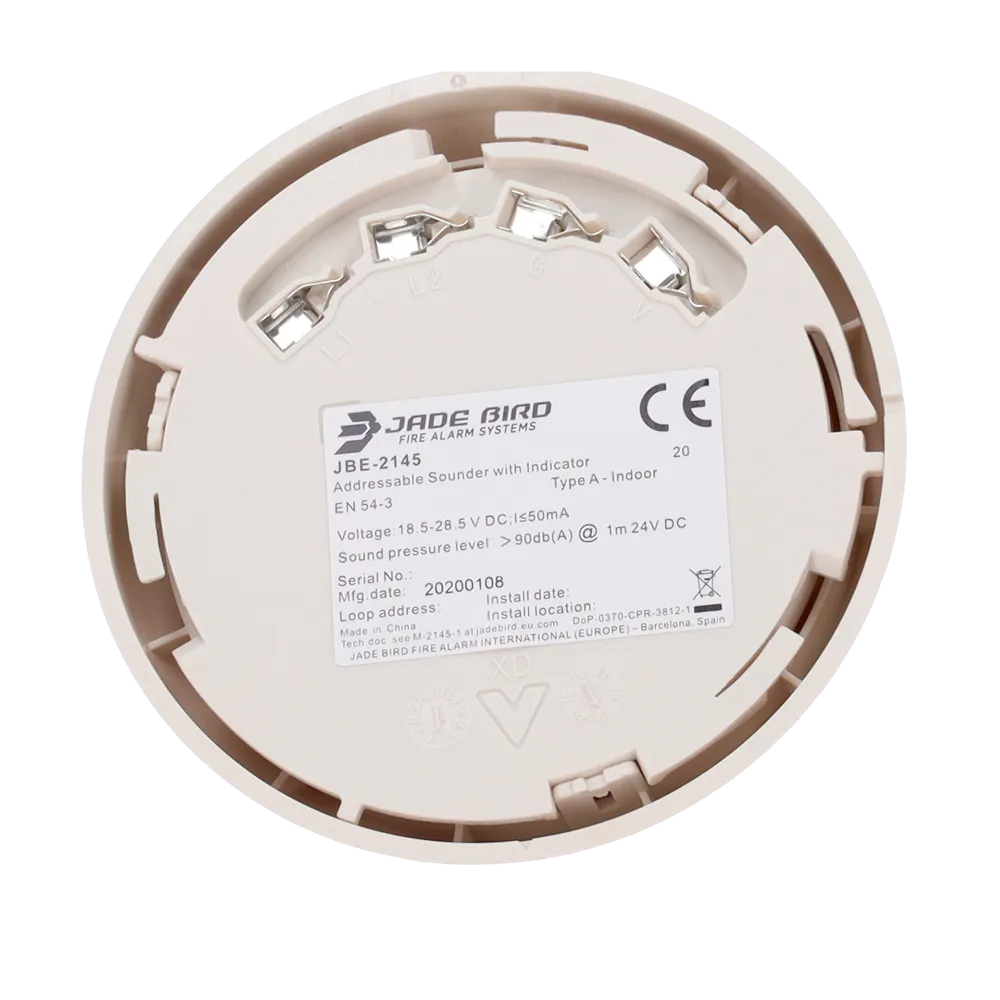

El dispositivo requiere dos circuitos independientes: el bus de comunicación JBE de 2 hilos (terminales L1 y L2, sin polaridad) y el bus de alimentación de 24 V DC (terminales V y G). El cableado admite par trenzado con una sección máxima de 2,5 mm². La tensión de trabajo en el bus de 24 V DC oscila entre 18,5 y 28,5 V.
La sirena se monta sobre la base JBE-2165, fijada en superficie sobre pared o techo. La dirección de lazo (valores de 1 a 200) se asigna con la herramienta JBE-AT1 antes de insertar el cabezal en la base. El cabezal se bloquea de forma mecánica retirando la lengüeta de plástico precortada; para desbloquearlo se utiliza la llave incluida con la base introducida en el agujero de cerradura y girándola 180° en sentido horario.
La sirena alcanza un nivel de presión sonora de 100 dBA a 1 m con un tono barrido de 1-2 kHz (0,25 Hz). Los valores mínimos en el plano horizontal oscilan entre más de 90 dBA y más de 97 dBA según el ángulo, y en el plano vertical entre más de 90 dBA y más de 98 dBA, garantizando una cobertura acústica uniforme en todas las direcciones.
La JBE-2145 está diseñada para entornos interiores con temperaturas de trabajo de -10 a +55 °C y almacenamiento de -20 a +60 °C. La humedad relativa máxima admitida es del 95 % sin condensación ni formación de hielo. El grado de protección es IP31. Sus dimensiones son 100 mm de diámetro por 67 mm de altura y su peso, con base incluida, es de 0,1 kg.
| Categoría | EN 54-3 Tipo A (sirena para uso en interiores) |
|---|---|
| Tensión de trabajo — bus JBE | 16-30 V (amplitud de pulso protocolo JBE) |
| Tensión de trabajo — bus 24 V DC | 18,5-28,5 V DC |
| Conexión | Bus de comunicación JBE 2 hilos (sin polaridad) + bus de alimentación 24 V DC 2 hilos |
| Sección máxima de cable | 2,5 mm² (par trenzado) |
| Corriente bus JBE | ≤ 0,25 mA @ 24 V |
| Corriente bus 24 V DC (activo) | ≤ 50 mA @ 24 V; ≤ 1,2 W @ 24 V |
| Nivel de presión sonora | 100 dBA @ 1 m; tono barrido 1-2 kHz (0,25 Hz) |
| Temperatura de trabajo | -10 a +55 °C |
| Temperatura de almacenamiento | -20 a +60 °C |
| Humedad relativa | ≤ 95 % HR (sin condensación ni formación de hielo) |
| Rango de direcciones | 1-200 |
| Herramienta de programación | JBE-AT1 |
| Base compatible | JBE-2165 |
| Dimensiones (Ø × A) | 100 × 67 mm |
| Peso (con base) | 0,1 kg |
| Grado de protección | IP31 |
| Certificación | EN 54-3:2001+AC1:2002+A2:2006 |
La sirena direccionable JBE-2145 está indicada para sistemas de detección y alarma de incendios instalados en edificios y sus alrededores que requieran señalización acústica direccionable en interiores. Es especialmente adecuada para oficinas, zonas comerciales, instalaciones industriales de uso interior y cualquier entorno donde la central Jade Bird con protocolo JBE gestione la activación selectiva por dirección de lazo.
