Sensor radar de onda milimétrica para monitorización de signos vitales en cama, basado en la banda de 60 GHz a 64 GHz con tecnología FMCW. Detecta presencia, frecuencia respiratoria y cardíaca sin contacto. Distancia de detección de 0,5 m a 1,5 m. Alimentación 12 VDC o PoE. Incluye audio bidireccional, alarma por cable de emergencia desmontable y conectividad Wi-Fi 2,4 GHz y RJ45.

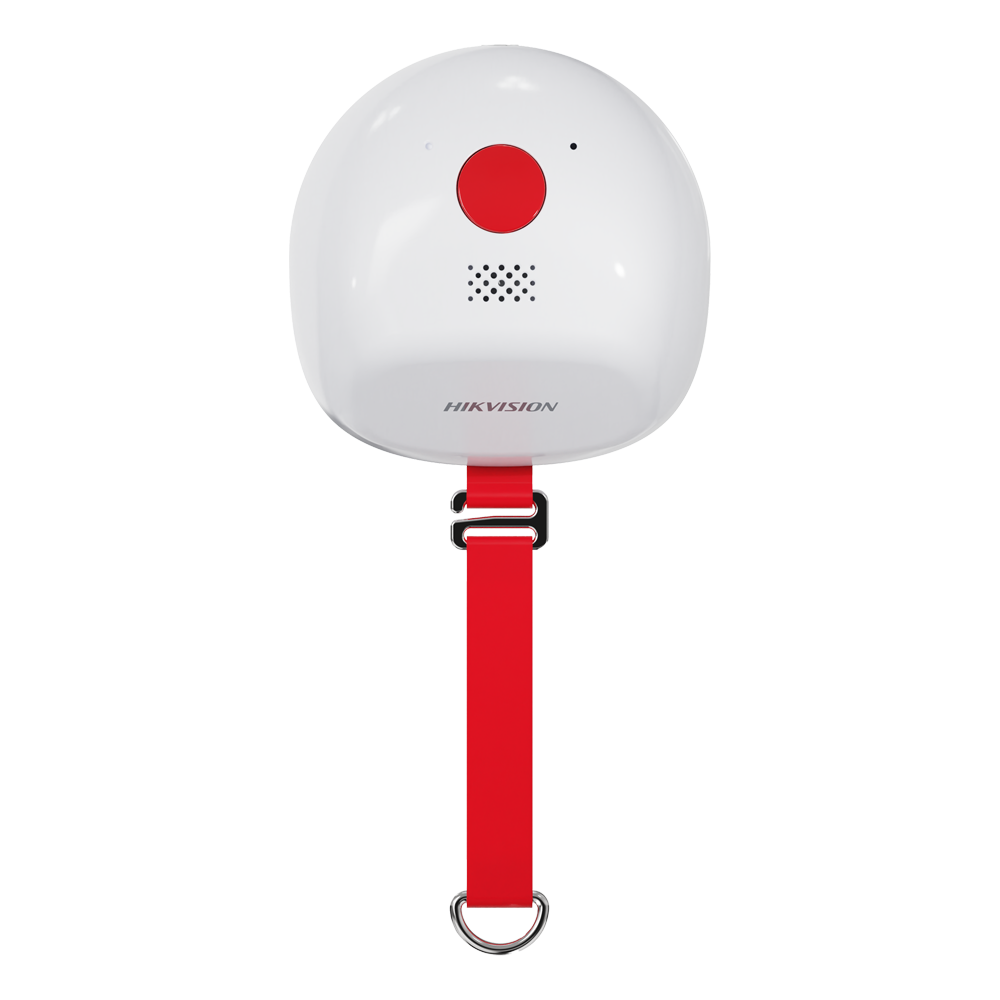

El Hikvision IRS-BVSMR3-H3AG es un sensor radar de onda milimétrica diseñado para la monitorización no invasiva de signos vitales en cama. Basado en la banda de 60 GHz a 64 GHz y la tecnología FMCW, combina técnicas avanzadas como MIMO, beamforming y extracción de características micro-Doppler para detectar presencia, frecuencia respiratoria y frecuencia cardíaca sin necesidad de contacto físico ni cámara, garantizando la privacidad del usuario en todo momento.
Este sensor debe instalarse a 1 m de altura sobre la cama. La cobertura típica corresponde a una cama individual de hasta 1,5 m de anchura. La instalación debe realizarse por personal técnico cualificado conforme a las indicaciones del fabricante.
A diferencia de las soluciones basadas en cámara, el IRS-BVSMR3-H3AG emplea radar de onda milimétrica en la banda de 60 GHz a 64 GHz, lo que permite detectar la presencia de una persona en cama, su frecuencia respiratoria y su frecuencia cardíaca sin capturar imágenes ni vídeo. Esto elimina cualquier riesgo de divulgación de privacidad, siendo especialmente adecuado para entornos asistenciales, geriátricos y hospitalarios donde la dignidad del paciente es prioritaria.
El sensor utiliza la modulación FMCW (Frequency Modulated Continuous Wave) con un ancho de banda de barrido de 3,5 GHz y una resolución en distancia de 0,0435 m. La combinación de antenas MIMO con técnicas de beamforming permite concentrar el haz radar sobre la zona de interés con un ángulo de detección horizontal de -25° a 25° y un ángulo vertical de -10° a 10°. La extracción de características micro-Doppler posibilita distinguir con precisión los pequeños movimientos asociados a la respiración y el latido cardíaco frente a los movimientos corporales generales.
Al tratarse de un sensor activo de radiofrecuencia, el IRS-BVSMR3-H3AG opera con total independencia de las condiciones de iluminación ambiental y temperatura. Proporciona monitorización continua las 24 horas del día, los 7 días de la semana, en un rango de temperatura de trabajo de -40 °C a 50 °C. El período de actualización de datos es de 50 ms, lo que garantiza una respuesta prácticamente en tiempo real para la detección de ausencia, presencia, movimientos corporales, frecuencia respiratoria y frecuencia cardíaca.
El sensor integra doble interfaz de comunicación: Wi-Fi en la banda de 2,4 GHz y puerto RJ45 Ethernet, ofreciendo flexibilidad de instalación tanto en entornos con infraestructura de red cableada como en ubicaciones donde solo se dispone de cobertura inalámbrica. La alimentación puede realizarse mediante 12 VDC o mediante PoE (Power over Ethernet), simplificando el cableado en instalaciones profesionales. El protocolo de comunicación empleado es OTAP.
Además de sus capacidades de monitorización de signos vitales, el IRS-BVSMR3-H3AG incorpora funcionalidad de audio bidireccional, permitiendo la comunicación directa entre el paciente y el personal asistencial. Incluye asimismo una función de alarma por cable de emergencia (emergency rope pull), con un cordón desmontable de 20 cm que el usuario puede accionar en caso de necesitar asistencia inmediata. La salida de alarma es de tipo contacto seco (volumen de conmutación sin tensión).
El sensor está diseñado para instalarse en el techo o en una estructura superior, directamente sobre la cabecera de la cama, a una altura de instalación recomendada de 1 m sobre el colchón. La cobertura típica abarca una cama individual de hasta 1,5 m de anchura. Su compacto formato de 96 mm × 96 mm × 65,26 mm y su peso neto de 184 g facilitan la integración discreta en cualquier entorno asistencial.
| Campo | Valor |
|---|---|
| Frecuencia de trabajo | 60 GHz a 64 GHz |
| Forma de onda de modulación | FMCW |
| Distancia de detección | 0,5 m a 1,5 m |
| Ancho de banda de barrido | 3,5 GHz |
| Resolución en distancia | 0,0435 m |
| Ángulo de detección horizontal | -25° a 25° |
| Ángulo de detección vertical | -10° a 10° |
| Período de datos | 50 ms |
| Alimentación | 12 VDC o PoE |
| Salida de alarma | Contacto seco (sin tensión) |
| Interfaz de comunicación | Wi-Fi 2,4 GHz / RJ45 Ethernet |
| Protocolo de comunicación | OTAP |
| Temperatura de trabajo | -40 °C a 50 °C (-40 °F a 122 °F) |
| Dimensiones (L × An × Al) | 96 mm × 96 mm × 65,26 mm (3,8″ × 3,8″ × 2,6″) |
| Peso bruto | 439 g |
| Peso neto | 184 g |
| Cable de emergencia | 20 cm, desmontable |
