Mueble maestro de torno de accesos bidireccional sin puertas con portillo motorizado. Fabricado en acero inoxidable SUS304 de 1,5 mm con tapas de PC. Servomotor ULTRA de 12.000.000 ciclos, 14 pares de sensores infrarrojos, velocidad de paso de 50-60 personas/minuto. Controladora integrada con lector MF DESFire (13,56 MHz) y QR. Protección IPx4 para exterior. Alimentación AC 110/220 V, 100 W máx. Dimensiones: 1000 × 202 × 1500 mm, 65 kg.

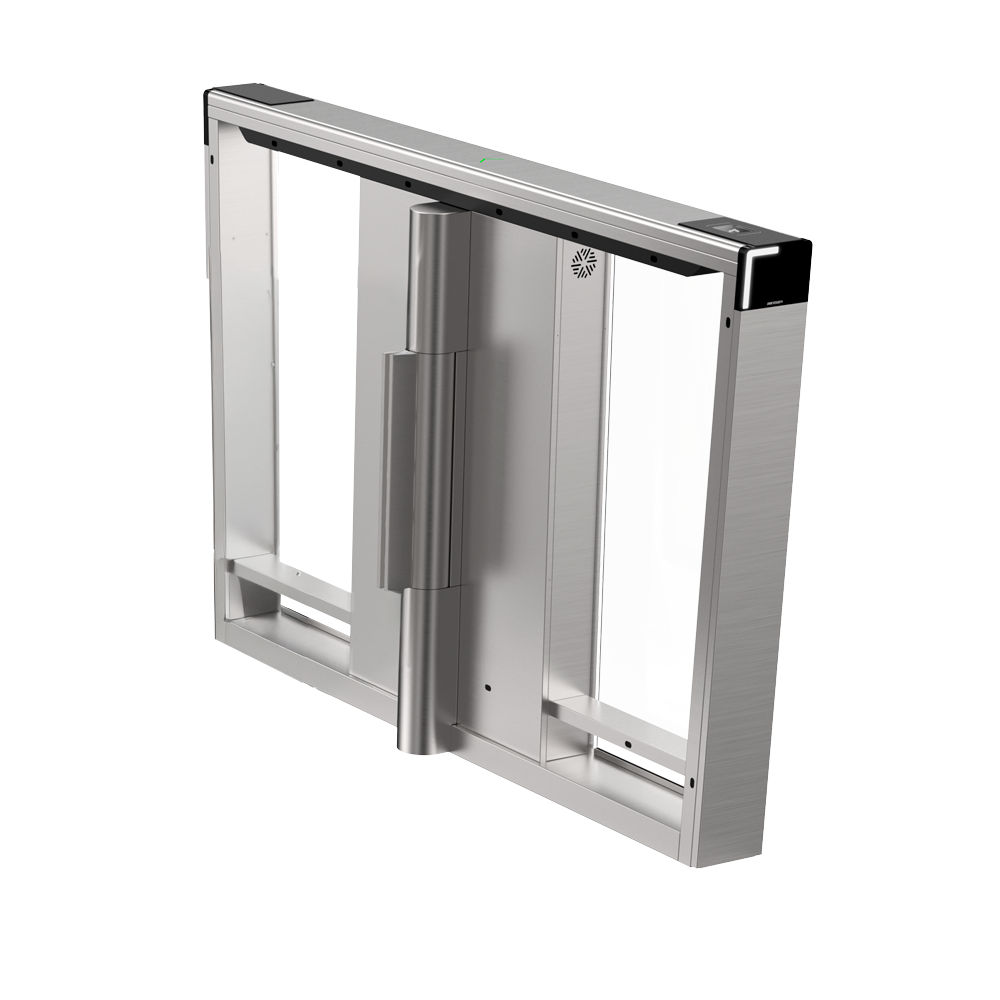

El DS-K3B530X-R/DQ es el mueble maestro derecho del torno de accesos bidireccional de Hikvision, un portillo motorizado de uso intensivo que integra en un único chasis de acero inoxidable SUS304 la controladora de acceso, el lector MF DESFire y el lector QR, eliminando la necesidad de equipos de lectura externos. Se suministra sin puertas acrílicas para permitir la personalización del ancho de paso y debe complementarse con el mueble esclavo DS-K3B530X-L/M para formar el pasillo completo.
⚠ Este artículo es el mueble maestro (derecho). Para una instalación completa se requiere el mueble esclavo DS-K3B530X-L/M. Las puertas acrílicas (DS-KSD55-x) y la batería de respaldo no están incluidas.
El corazón del DS-K3B530X-R/DQ es un servomotor ULTRA certificado para 12.000.000 de ciclos, lo que lo sitúa en la categoría de tornos para entornos de paso intensivo —estaciones de metro, estadios, edificios corporativos o instalaciones industriales—. El movimiento de la barrera acrílica es angular y se produce en el sentido de la marcha del usuario, con arranque acelerado y frenado suavizado al final del recorrido para evitar golpes y reducir el desgaste mecánico.
El sistema emplea 14 pares de sensores infrarrojos distribuidos a lo largo del pasillo para monitorizar con precisión la presencia y el movimiento de personas. Esta densidad de sensores permite activar el anti-tailgating (anticolado) configurable: cuando se detecta un intento de paso no autorizado, el torno emite aviso sonoro y bloquea la barrera. Del mismo modo, el acceso no autorizado genera alerta sonora e impide el paso.
El mueble maestro incorpora una controladora de acceso con lector MF DESFire (13,56 MHz) y lector QR integrados, compatible con cualquier sistema de control de acceso de terceros mediante interfaz Plug & Play. La placa principal dispone de display para la configuración local de tiempos de apertura, contador de paso y entradas de relé. Una placa secundaria gestiona la conexión interna entre componentes. Las tapas universales permiten alojar lectores RFID adicionales si el proyecto lo requiere.
El torno admite configuración en uno o dos sentidos de paso, y también en modo «paso libre en un sentido y control de acceso en el sentido opuesto». Los modos de emergencia garantizan la evacuación: la barrera se abre automáticamente ante una señal de incendio y, con batería de respaldo adicional (no incluida), también ante un corte de suministro eléctrico. La velocidad de paso alcanza las 50-60 personas por minuto.
El chasis está fabricado en acero inoxidable SUS304 de 1,5 mm con tapas de policarbonato (PC), materiales que ofrecen resistencia a la corrosión y a los impactos cotidianos. La protección IPx4 lo habilita para instalaciones en exterior expuestas a lluvia. El ancho de paso es personalizable añadiendo puertas DS-KSD55-x, con un fondo de línea fijo de 1500 mm; las dimensiones del mueble son 1000 (Al) × 202 (An) × 1500 (Fo) mm y el peso es de 65 kg. El rango de temperatura de funcionamiento cubre de -20 °C a +65 °C, adecuado para climas extremos.
| Controladora | Placa de control del torno con display, compatible con cualquier sistema de control de acceso |
|---|---|
| Indicador LED | Indicador LED de estado del torno |
| Movimiento de la barrera | Angular, en sentido de la marcha (entrada o salida); arranque acelerado y frenado suavizado |
| Modo de emergencia | Apertura ante señal de incendio; apertura automática ante corte de corriente (con batería de respaldo adicional no incluida) |
| Seguridad | Acceso no autorizado con aviso sonoro y bloqueo; anti-tailgating configurable con aviso sonoro y bloqueo |
| Compatibilidad | Lector MF DESFire (13,56 MHz) y QR integrados; tapas universales para lectores RFID; Plug & Play con sistemas de terceros |
| Modos de configuración | Uno o dos sentidos / Paso libre en un sentido y control de acceso en el sentido opuesto |
| Material | Acero inoxidable SUS304 de 1,5 mm + tapas de PC; barreras acrílicas (no incluidas) |
| Velocidad de paso | 50-60 personas/minuto |
| Motor | Servomotor ULTRA — 12.000.000 ciclos |
| Sensores infrarrojos | 14 pares |
| Alimentación | AC 110/220 V — 100 W máx. |
| Temperatura de funcionamiento | -20 °C ~ +65 °C |
| Dimensiones de paso | Personalizable (An) × 1500 (Fo) mm — apto para personas con movilidad reducida |
| Dimensiones del mueble | 1000 (Al) × 202 (An) × 1500 (Fo) mm |
| Peso | 65 kg |
| Protección | IPx4 (apto para exterior) |
| Contenido del embalaje | Mueble maestro derecho sin puerta, controladora de acceso, lector DESFire y QR, material de montaje, instrucciones de uso, llaves de seguridad |
