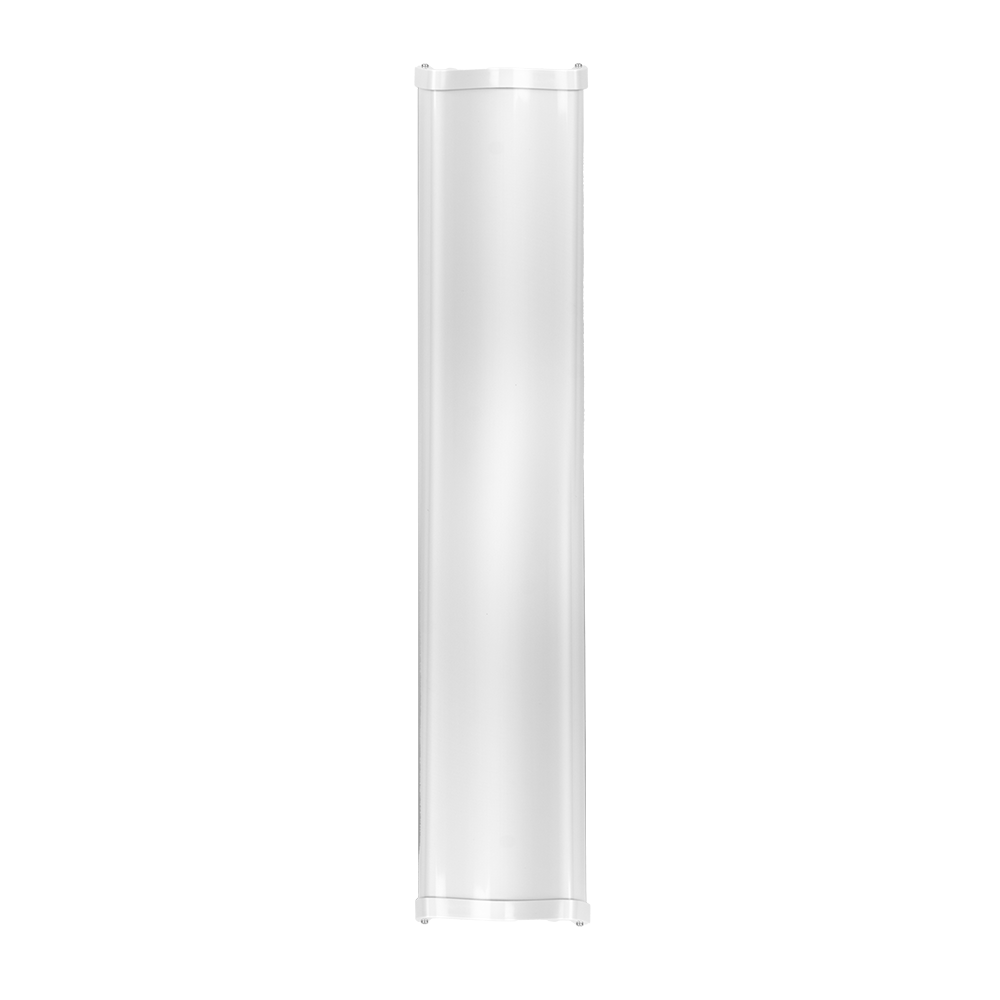

Antena sectorial para exteriores Hikvision DS-3WF5000A-120 con ganancia de 20 dBi en banda de 5 GHz (5150–5850 MHz), apertura horizontal de 120° y vertical de 4° a 3 dB, polarización dual horizontal y vertical, dos conectores SMA macho, impedancia de 50 Ω, VSWR 25 dB, protección IP56, rango térmico de −40 °C a 60 °C y montaje en mástil de 30 a 70 mm.
La Hikvision DS-3WF5000A-120 es una antena sectorial profesional para exteriores diseñada para infraestructuras de transmisión inalámbrica de videovigilancia y redes de datos multipunto. Su cobertura horizontal de 120° en la banda de 5 GHz con ganancia de 20 dBi la convierte en la solución idónea para desplegar estaciones base en topologías punto a multipunto (PTMP) que demanden alta eficiencia radioeléctrica y robustez ambiental.
La DS-3WF5000A-120 opera en el rango de 5150 MHz a 5850 MHz, cubriendo la totalidad de la banda de 5 GHz habitualmente empleada en radioenlaces exteriores. El diagrama de radiación presenta un haz horizontal de 120° a 3 dB que permite iluminar sectores amplios desde una única estación base, mientras que el haz vertical estrecho de tan solo 4° a 3 dB concentra la energía en el plano de elevación y reduce la interferencia con equipos adyacentes. La ganancia física de 20 dBi, la impedancia nominal de 50 Ω, el VSWR inferior a 2,0 y el aislamiento entre puertos superior a 25 dB garantizan una transferencia de potencia eficiente y una baja tasa de señal reflejada en todo el rango de frecuencias.
El sistema integrado de polarización dual simétrica —horizontal y vertical simultáneas— permite aprovechar la diversidad de polarización para mitigar el desvanecimiento multitrayecto y mejorar la estabilidad del enlace en entornos con obstrucciones o reflexiones. La conexión con el radio o punto de acceso se realiza a través de dos conectores SMA macho que ofrecen un acoplamiento de baja pérdida; el equipo se suministra con dos cables coaxiales pigtail para facilitar dicha interconexión.
El chasis, de 787 mm × 129 mm × 47 mm y 1,44 kg de peso neto, está fabricado con metales técnicos y polímeros industriales tratados con protección UV, lo que confiere resistencia a la corrosión y a la degradación por radiación solar en instalaciones permanentes en exteriores. La clasificación IP56 garantiza protección total frente al polvo y frente a chorros de agua de proyección, asegurando la continuidad operativa bajo lluvia intensa o ambientes salinos. La antena funciona de forma continua entre −40 °C y 60 °C con una humedad relativa de 5 % a 95 % sin condensación interna.
El sistema de montaje admite postes y mástiles verticales con diámetros comprendidos entre 30 mm y 70 mm gracias al kit de herrajes y abrazaderas incluido, que permite un ajuste mecánico robusto frente a vibraciones y ráfagas de viento. El paquete incluye la propia antena, el manual de instalación rápida y guía técnica, el kit de herrajes y abrazaderas para montaje en poste, y dos cables coaxiales pigtail para la interconexión de radio. El equipo cuenta con certificaciones CE y RoHS.
| Tipo de dispositivo | Antena sectorial para exteriores |
|---|---|
| Banda de frecuencia | 5 GHz (5150 MHz a 5850 MHz) |
| Ganancia de señal | 20 dBi |
| Polarización | Dual (Horizontal y Vertical) |
| Ancho de haz horizontal (3 dB) | 120° |
| Ancho de haz vertical (3 dB) | 4° |
| Interfaces de conexión RF | 2× conectores SMA macho |
| Impedancia nominal | 50 Ω |
| VSWR | Menor a 2,0 |
| Aislamiento entre puertos | Mayor a 25 dB |
| Grado de protección ambiental | IP56 contra polvo y agua de proyección |
| Temperatura de trabajo | −40 °C a 60 °C |
| Humedad de funcionamiento | 5 % a 95 % sin condensación interna |
| Tipo de instalación | Montaje en poste / mástil vertical |
| Diámetro de poste compatible | 30 mm a 70 mm |
| Material de construcción | Metales técnicos y polímeros con protección UV |
| Dimensiones del chasis | 787 mm × 129 mm × 47 mm |
| Dimensiones del embalaje | 1075 mm × 445 mm × 195 mm |
| Peso neto | 1,44 kg |
| Certificaciones | CE, RoHS |
