Kit de puente inalámbrico exterior Hikvision de dos unidades para transmisión punto a punto (PTP) o punto a multipunto (PTMP) en banda de 5 GHz con estándar 802.11ac. Velocidad máxima de transmisión en aire de 867 Mbps y alcance de hasta 5 km. Antena MIMO 2×2 integrada de 12 dBi con apertura de haz de 35° en H y V. Alimentación por PoE estándar (802.3af/at) en modo AP y PoE pasivo en modo CPE, con salida PoE 802.3af desde el CPE. Gestión visual de topología mediante web, iVMS-4200 y HCP. Protección IP55. Temperatura de funcionamiento de -30 °C a 65 °C.
100 disponibles

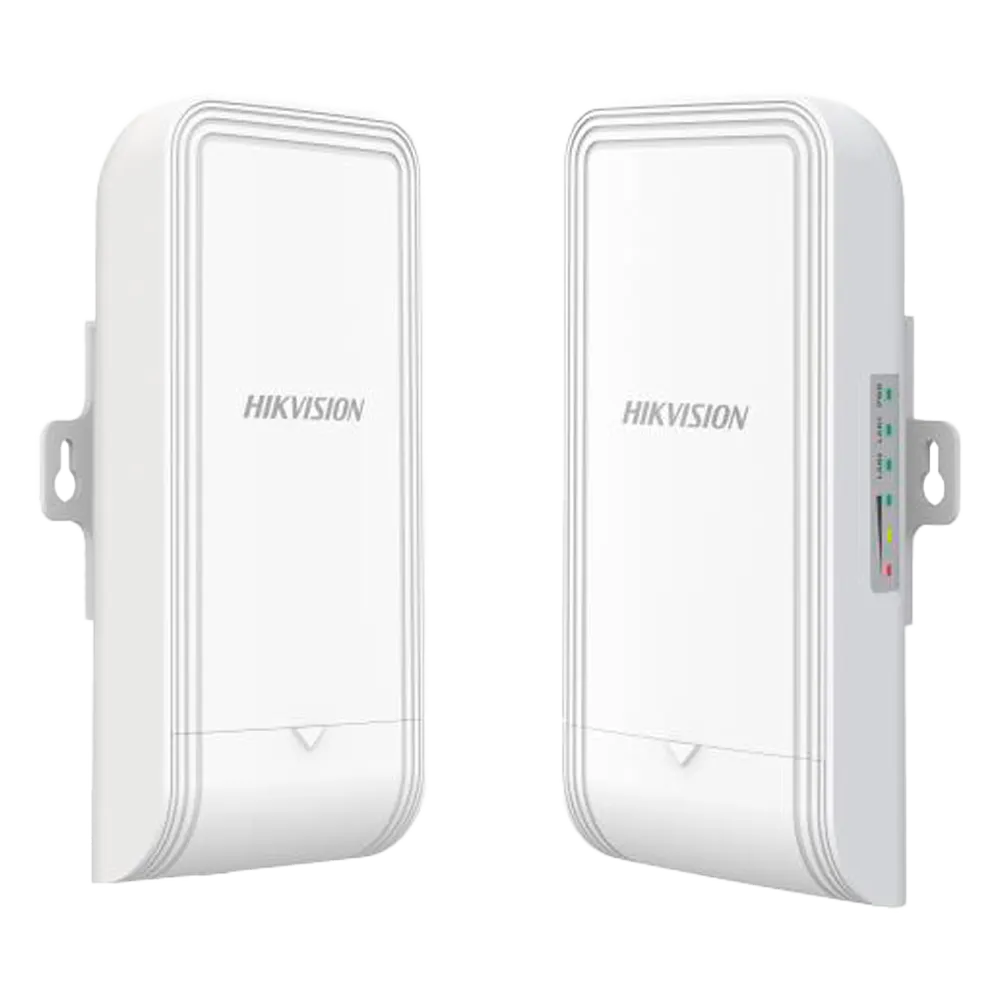

El Hikvision DS-3WF02-5AC/D es un kit de puente inalámbrico exterior compuesto por dos unidades que opera en la banda de 5 GHz con estándar IEEE 802.11ac. Ofrece una velocidad máxima de transmisión en aire de 867 Mbps y un alcance de hasta 5 km, con antena MIMO 2×2 integrada de 12 dBi y apertura de haz de 35° en plano horizontal y vertical. Soporta topología punto a punto (PTP) y punto a multipunto (PTMP), con alimentación PoE estándar y salida PoE en el CPE para alimentar cámaras IP remotas sin infraestructura adicional.
El caudal real varía según la distancia y el modo: 90 Mbps a 1 km en PTP (AC80), 40 Mbps a 5 km en PTP (AC80) y 80 Mbps a 1 km en PTMP (1 a 4 CPE, AC80). La potencia de transmisión puede estar sujeta a las regulaciones locales vigentes.
El DS-3WF02-5AC/D opera en las bandas de 5150–5250 MHz, 5250–5350 MHz, 5470–5725 MHz y 5725–5825 MHz con selección de canal automática o manual y anchuras de canal de 20, 40 u 80 MHz. La potencia de transmisión es de 22 dBm en 11ac MCS0 (158,49 mW) y la sensibilidad de recepción de -84 ±2 dBm en AC80-MCS0. El estándar IEEE 802.11a/n/ac garantiza compatibilidad con infraestructuras existentes.
Las dos unidades del kit incorporan antena dual integrada de 12 dBi con apertura de haz de 35° tanto en plano horizontal como vertical (beamwidth a -3 dB). La tecnología MIMO 2×2 mejora la eficiencia espectral y la robustez del enlace ante entornos con múltiples reflexiones. No se requieren antenas externas adicionales para cubrir el alcance nominal de 5 km.
La unidad AP recibe alimentación por el puerto LAN1 mediante PoE estándar IEEE 802.3af/at. La unidad CPE acepta PoE pasivo por LAN1 o alimentación DC 12~24 V. Su puerto LAN2 dispone de salida PoE estándar 802.3af con presupuesto de 10 W y distancia máxima de cable de 100 m, lo que permite alimentar una cámara IP de bajo consumo directamente en el extremo remoto. El consumo típico del equipo es de 2,43 W (con una cámara IP de 2 MP conectada) con un máximo de 3,6 W.
El equipo soporta topología punto a punto (PTP) y punto a multipunto (PTMP) con hasta cuatro CPE por AP. La gestión visual de topología permite supervisar el estado de todos los nodos desde una interfaz única accesible por navegador web, iVMS-4200 o HCP. Las funciones de software incluyen IFM, IPM, DFS (selección dinámica de frecuencia) y TPC (control de potencia de transmisión). La seguridad inalámbrica se gestiona mediante WPA2-PSK y ocultación del nombre de red. La actualización de firmware se realiza desde web, iVMS-4200 o HCP.
El equipo cuenta con grado de protección IP55 frente a agua y polvo, con temperatura de funcionamiento de -30 °C a 65 °C y temperatura de almacenamiento de -40 °C a 80 °C. La humedad de trabajo admitida es del 5 % al 95 % sin condensación. La instalación prevista es en poste. Las dimensiones por unidad son 90,8 × 187,87 × 57,87 mm con un peso neto de 0,26 kg por dispositivo. Cuenta con certificaciones CE-EMC, CE-LVD, CB, RCM y CE-RoHS.
| Estandar inalambrico | IEEE 802.11/a/n/ac |
|---|---|
| Velocidad maxima de transmision en aire | ≤ 867 Mbps |
| Banda de frecuencia de trabajo | 5150–5250 MHz, 5250–5350 MHz, 5470–5725 MHz, 5725–5825 MHz |
| Ganancia de antena | 12 dBi |
| Angulo de antena | (H) Beamwidth [3 dB] 35° / (V) Beamwidth [3 dB] 35° |
| Potencia de transmision | 22 dBm @11ac MCS0 (sujeta a regulaciones locales) |
| Sensibilidad de recepcion | -84 ±2 dBm @AC80-MCS0 |
| Caudal real PTP | 90 Mbps / 0,5 km (AC80); 90 Mbps / 1 km (AC80); 40 Mbps / 5 km (AC80) |
| Caudal real PTMP (1 a 4) | 80 Mbps / 1 km (AC80) |
| Puerto PoE (AP) | LAN1: PoE IN 802.3af/at |
| Puerto PoE (CPE) | LAN1: PoE IN pasivo; LAN2: PoE OUT 802.3af |
| Presupuesto PoE | 10 W |
| Distancia PoE | 100 m |
| Interfaz de red | 2 × RJ45 10/100 Mbps |
| Alimentacion | 48 V PoE / DC 12~24 V |
| Anchura de canal | 20 / 40 / 80 MHz |
| Seleccion de canal | Automatica / manual |
| Protocolos de red | NTP, SADP, HTTPS |
| Modo de seguridad | WPA2-PSK |
| Mecanismo de seguridad | Ocultacion de nombre de red inalambrica |
| Metodo de gestion | Web, iVMS-4200, HCP |
| Actualizacion de firmware | Web, iVMS-4200, HCP |
| Registro del sistema | Syslog, informacion del centro de control |
| Funciones de software | IFM, IPM, DFS, TPC |
| Dimensiones por unidad (An × Al × Pr) | 90,8 × 187,87 × 57,87 mm |
| Dimensiones del embalaje | 256 × 231 × 86 mm |
| Peso neto (por unidad) | 0,26 kg |
| Peso bruto (kit) | 1,1 kg |
| Contenido del kit | Puente inalámbrico × 2, fuente PoE × 2, cable AC × 2, guía de inicio rápido × 1, información de cumplimiento normativo × 1, bridas × 4 |
| Temperatura de funcionamiento | -30 °C a 65 °C |
| Humedad de funcionamiento | 5 % a 95 % (sin condensacion) |
| Temperatura de almacenamiento | -40 °C a 80 °C |
| Humedad de almacenamiento | 5 % a 95 % (sin condensacion) |
| Modo de instalacion | Montaje en poste |
| Grado de proteccion | IP55 |
| Consumo tipico | 2,43 W (con 1 camara IP 2 MP conectada) |
| Consumo maximo | 3,6 W |
| Certificaciones EMC | CE-EMC (EN 55032, EN IEC 61000-3-2, EN 61000-3-3, EN 50130-4, EN 55035), IC, RCM |
| Certificaciones de seguridad | CB (IEC 62368-1), CE-LVD (EN 62368-1) |
| Certificaciones quimicas | CE-RoHS (2011/65/EU), WEEE (2012/19/EU), REACH |
| Certificaciones radio | EN 301 893, EN 300 440, EN 62311, EN 301 489-3, EN 301 489-17 |
El DS-3WF02-5AC/D es adecuado para transmisión inalámbrica de vídeo de alta definición en instalaciones de videovigilancia que requieran salvar distancias de hasta 5 km sin cableado de red, como perímetros industriales, recintos portuarios, instalaciones ferroviarias, infraestructuras eléctricas, zonas rurales o áreas de difícil canalización. También puede emplearse como enlace de datos entre edificios, cobertura Wi-Fi en zonas exteriores y construcción de redes troncales inalámbricas en entornos donde la obra civil es inviable o no rentable.
