Cable U/UTP categoría 6 de 305 m con conductor de cobre sólido al 99,95 % de pureza, diámetro 0,50 ± 0,01 mm (24AWG), aislamiento HDPE de 0,88 mm y cubierta PVC de 5,30 mm en gris o naranja. Incluye rip-cord y separador central. Conforme a ANSI/TIA-568.2-D, IEC61156 e ISO/IEC11801. Resistencia DC ≤ 9,38 Ω/100 m, impedancia 100 ± 15 Ω, compatible PoE a 57 V/1 A. Temperatura de trabajo: -20 °C a 70 °C.

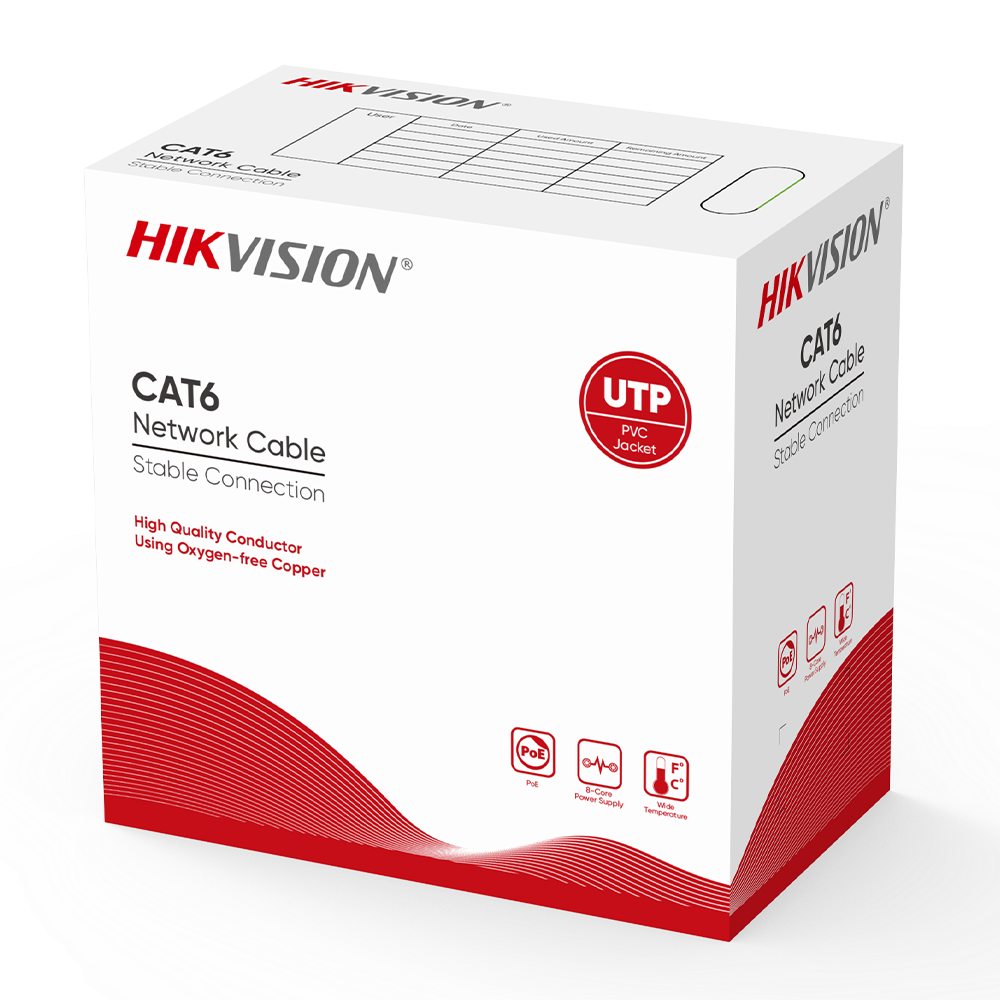

El DS-1LN6UZC0 es el cable U/UTP de categoría 6 de Hikvision fabricado con conductor de cobre sólido desnudo al 99,95 % de pureza, diseñado para ofrecer un rendimiento eléctrico estable y una vida útil prolongada en instalaciones de redes de datos, videovigilancia IP y sistemas con alimentación PoE.
Este cable no incorpora resistencia al fuego (Fire resistance: No) según la documentación oficial del fabricante. Verifique los requisitos normativos de su instalación antes de especificarlo en canalizaciones que exijan comportamiento ante el fuego.
El DS-1LN6UZC0 emplea un conductor de cobre sólido desnudo (Solid-Bare Copper) con una pureza del 99,95 %, con un diámetro nominal de 0,50 ± 0,01 mm (24AWG). El cobre sólido frente al cobre trenzado o a los conductores CCA (cobre recubierto de aluminio) ofrece menor resistencia óhmica, mejores propiedades eléctricas y una transmisión más fiable, especialmente en instalaciones de larga distancia o con alta demanda de ancho de banda.
Cada par está aislado con polietileno de alta densidad (HDPE) de 0,88 ± 0,05 mm de diámetro y espesor de 0,50 ± 0,05 mm, material que destaca por su baja constante dieléctrica y su estabilidad ante la temperatura. La cubierta exterior de PVC alcanza un diámetro de 5,30 ± 0,50 mm y proporciona una elevada resistencia mecánica: tracción ≥ 13,5 MPa y alargamiento ≥ 150 % antes del envejecimiento, manteniéndose en ≥ 12,5 MPa y ≥ 125 % tras el ciclo de envejecimiento de 100 °C × 24 h × 10 días. Supera igualmente la prueba de doblado en frío a -20 ± 2 °C durante 4 h (8 × diámetro exterior, sin grietas visibles).
El cable cumple con ANSI/TIA-568.2-D, IEC61156 e ISO/IEC11801, garantizando un comportamiento eléctrico coherente en todo el rango de frecuencias de 1,0 a 250,0 MHz. Los parámetros clave a 20 °C son: impedancia de 100 ± 15 Ω, retardo de grupo (delay skew) ≤ 45 ns/100 m, resistencia DC ≤ 9,38 Ω/100 m y desequilibrio de resistencia DC de conductores ≤ 4,0 %. El cable supera la prueba de enlace permanente Fluke de 90 metros trabajando de forma continua a 50 °C, así como la prueba de canal Fluke de 100 metros con carga continua de 57 V/1 A DC (PoE).
La tensión de operación declarada es de 57 V, lo que lo hace compatible con estándares PoE y PoE+ habituales en cámaras IP, puntos de acceso Wi-Fi y otros dispositivos alimentados por el cable. El diseño del conductor de cobre sólido minimiza la caída de tensión a lo largo del tendido, aspecto crítico cuando se alimentan dispositivos situados cerca del límite de los 100 metros de canal.
El DS-1LN6UZC0 incluye rip-cord (cordón de rasgado) para facilitar la apertura de la cubierta sin herramientas cortantes que puedan dañar los pares, y un separador cruzado central que mantiene la geometría de los cuatro pares y contribuye a reducir la diafonía (NEXT y PS NEXT). Estos elementos, habituales en cables de calidad profesional, aceleran la terminación en conectores y paneles de parcheo.
El cable se suministra en bobina de 305 ± 1,5 m en caja de cartón con dimensiones de 390 × 390 × 210 mm y peso de 9,9 ± 0,5 kg. Está disponible en color gris y naranja. El rango de temperatura ambiente abarca de -20 °C a 70 °C, adecuado para instalaciones en entornos con variaciones térmicas significativas. El producto cumple con RoHS 2.0, restringiendo el uso de sustancias peligrosas.
| Modelo | DS-1LN6UZC0 |
|---|---|
| Categoría | Cat.6 U/UTP |
| Estándares de referencia | ISO/IEC11801, ANSI/TIA-568.2-D, RoHS 2.0 |
| Resistencia al fuego | No |
| Material conductor | Cobre sólido desnudo (99,95 %) |
| Diámetro conductor | 0,50 ± 0,01 mm — 24AWG |
| Material aislamiento | HDPE |
| Diámetro aislamiento | 0,88 ± 0,05 mm |
| Espesor aislamiento | 0,50 ± 0,05 mm |
| Diámetro cubierta | 5,30 ± 0,50 mm |
| Material cubierta | PVC |
| Color cubierta | Gris, naranja |
| Rip-cord | Sí |
| Separador | Sí |
| Tracción cubierta (antes envejecimiento) | ≥ 13,5 MPa |
| Alargamiento cubierta (antes envejecimiento) | ≥ 150 % |
| Ciclo de envejecimiento | 100 °C × 24 h × 10 días |
| Tracción cubierta (tras envejecimiento) | ≥ 12,5 MPa |
| Alargamiento cubierta (tras envejecimiento) | ≥ 125 % |
| Prueba de doblado en frío | -20 ± 2 °C × 4 h, 8 × diámetro exterior, sin grietas |
| Impedancia (1,0–250,0 MHz) | 100 ± 15 Ω |
| Retardo de grupo (delay skew) | ≤ 45 ns/100 m |
| Resistencia DC | ≤ 9,38 Ω/100 m |
| Desequilibrio resistencia DC | ≤ 4,0 % |
| Longitud por bobina | 305 ± 1,5 m |
| Temperatura ambiente | -20 °C a 70 °C |
| Tensión de operación | 57 V |
| Dimensiones embalaje | 390 × 390 × 210 mm |
| Peso embalaje | 9,9 ± 0,5 kg |
