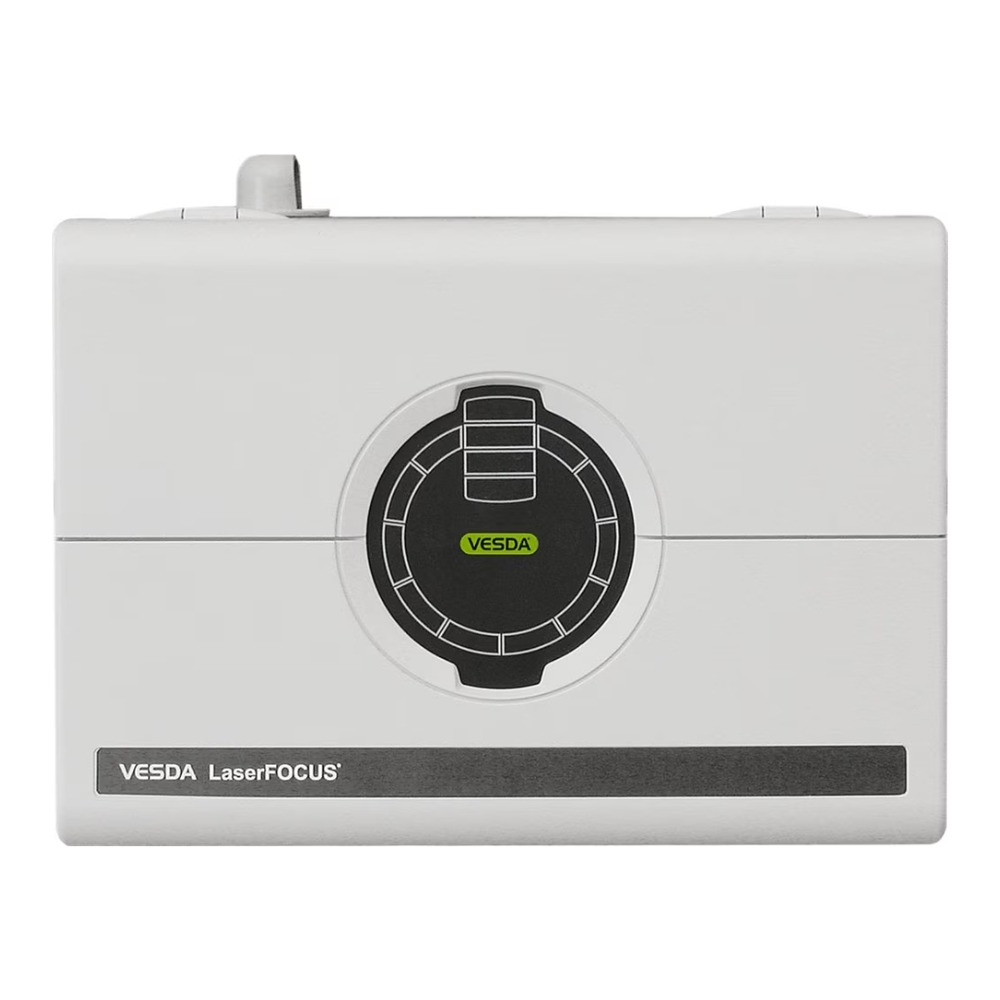

El VESDA VLF-500-01 es un detector de humo por aspiración de muy temprana detección fabricado por Xtralis, ideal para proteger espacios críticos de hasta 500 m². Combina tecnología láser de dispersión de luz con medidor de flujo ultrasónico patentado, umbrales de alarma programables de 0,025 a 20% obs/m, alimentación a 24 V CC y hasta 50 m de tubería. Cuenta con certificación EN 54-20, pantalla Smoke Dial y registro de hasta 18.000 eventos.
El VLF-500-01 es un detector de humo por aspiración (ASD) fabricado por Xtralis diseñado para proteger espacios críticos de menos de 500 m². Utiliza tecnología láser de dispersión de luz combinada con un exclusivo medidor de flujo ultrasónico patentado, ofreciendo un rango de detección de 0,025% a 20% obs/m y alimentación a 24 V CC.
📄 Descargar ficha técnica (PDF)
Referencia VLF-500-01: versión con juego de idiomas europeos y etiquetas internacionales en pantalla; requiere tarjetas de interfaz VIC opcionales para integración en red VESDAnet.
El VLF-500-01 puede instalarse y ponerse en funcionamiento sin necesidad de interfaz especial ni herramientas de programación por software, gracias a su diseño “out-of-the-box”. Su exclusiva pantalla circular Smoke Dial ofrece al usuario información instantánea sobre la concentración de humo y las alarmas generadas en el ambiente protegido, incluso a distancia, mientras que la función Instant Fault Finder permite localizar de forma inmediata la naturaleza de cualquier fallo desde la puerta de acceso para mantenimiento.
El detector trabaja tomando continuamente muestras de aire del ambiente a través de una red de tuberías con orificios calibrados. El aire se filtra y pasa por una cámara de detección donde la tecnología láser de dispersión de la luz detecta cantidades muy pequeñas de humo. De forma complementaria, el medidor de flujo ultrasónico patentado proporciona una lectura directa del caudal de aire en las tuberías, siendo inmune a los cambios de temperatura y presión y a la contaminación; el VLF es el primer detector de humo por aspiración que incorpora esta tecnología.
Admite una longitud máxima de tubería de 1 x 50 metros (hasta 24 orificios) o 2 x 30 metros por bifurcación (hasta 12 orificios por bifurcación), con tubería de entrada de aire de 25 mm de diámetro externo (21 mm interno, IPS 3/4″). El diseño de la red puede realizarse mediante opciones predefinidas o con la herramienta de modelado ASPIRE, permitiendo cubrir superficies de hasta 500 m² en función de las disposiciones y normas locales.
Las funciones AutoLearn de humo y caudal ajustan de forma automática los umbrales de alarma aceptables, con una duración configurable entre 15 minutos y 15 días (14 días por defecto), sin modificar los valores preestablecidos durante el proceso. El equipo permite fijar umbrales de Alerta y Acción entre 0,025% y 2,00% obs/m, y de Fuego 1 y Fuego 2 entre 0,025% y 20,00% obs/m, con retardos individuales de 0 a 60 segundos. Además, almacena hasta 18.000 eventos con fecha y hora en registros independientes de nivel de humo, nivel de flujo, estado del detector y averías.
El VLF-500 cuenta con homologaciones internacionales entre las que destacan CE, UKCA, LPCB, VdS, NF, FM Class I Div II, ActivFire (ISO/AS 7240-20) y EN 54-20 (Clases A, B y C según configuración de orificios y sensibilidad, determinada mediante la herramienta ASPIRE). Dispone de tres relés de conmutación (Fuego 1, Acción, Avería) con contactos NA/NC de 2 A a 30 V CC, entrada de propósito general (GPI) para funciones de restauración, desactivación, espera y ajuste de alarmas, y un puerto RS232 para programación y mantenimiento, así como tarjetas de interfaz opcionales VIC-010, VIC-020 y VIC-030 para integración en red VESDAnet.
| Marca | Xtralis (VESDA) |
|---|---|
| Modelo | VLF-500-01 |
| Tecnología de detección | Láser de dispersión de luz + medidor de flujo ultrasónico patentado |
| Alimentación | 24 V CC nominal (18-30 V CC) |
| Consumo | 410 mA nominal, 490 mA en alarma |
| Dimensiones (An x Al x F) | 256 x 183 x 92 mm |
| Peso | Aprox. 2 kg |
| Grado de protección | IP30 |
| Montaje | Vertical, invertido u horizontal |
| Temperatura ambiente detector | 0 °C a 38 °C |
| Temperatura aire muestreado | -20 °C a 60 °C |
| Humedad relativa | 5% a 95% (sin condensación) |
| Longitud máx. de tubería | 1 x 50 m (máx. 24 orificios) o 2 x 30 m por bifurcación (máx. 12 orificios/bifurcación) |
| Tubería de entrada de aire | Ø externo 25 mm, Ø interno IPS 21 mm (3/4″) |
| Cobertura máxima | Hasta 500 m² según normativa local |
| Rango de sensibilidad (Alerta/Acción) | 0,025% – 2,00% obs/m |
| Rango de sensibilidad (Fuego 1/Fuego 2) | 0,025% – 20,00% obs/m |
| Salidas de relé | 3 relés conmutados (Fuego 1, Acción, Avería), NA/NC, 2 A a 30 V CC máx. |
| Conexiones | Puerto RS232 (programación/mantenimiento), entrada GPI, terminales de rosca 0,2-2,5 mm² (30-12 AWG) |
| Registro de eventos | Hasta 18.000 eventos con fecha y hora |
| Certificaciones | CE, UKCA, LPCB, VdS, NF, FM Class I Div II, ActivFire (ISO/AS 7240-20), EN 54-20 (Clases A/B/C) |
| Garantía | 2 años |
Indicado para la protección de espacios críticos de pequeño y mediano tamaño donde se requiere detección de incendio de muy temprana advertencia, como salas de servidores y CPD, cuadros eléctricos y salas de telecomunicaciones, centros de control, museos y archivos, y otras instalaciones donde un incendio incipiente debe detectarse antes de que se produzcan daños o interrupciones del servicio.
