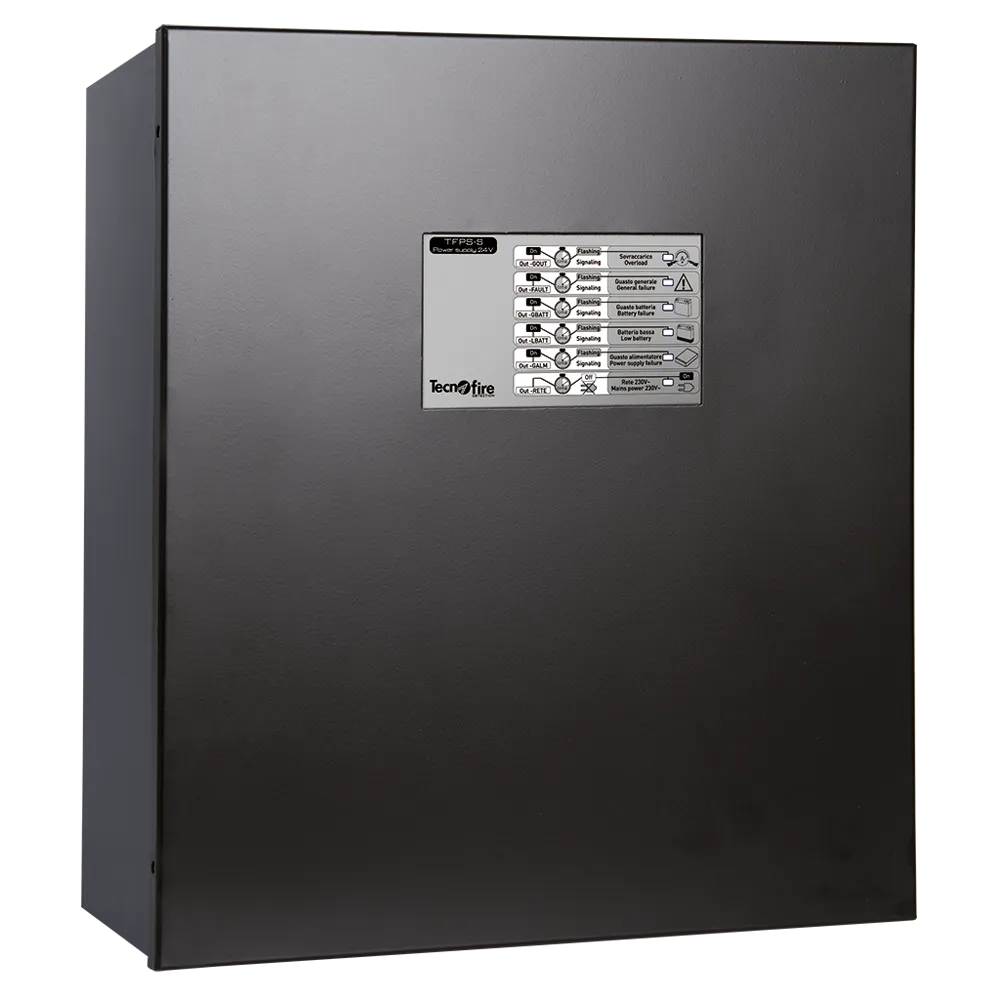

La TFPS-5 de Tecnofire es una fuente de alimentación adicional direccionable para sistemas de detección y señalización de incendios, con salida de 28 V CC / 5 A, 3 salidas independientes protegidas y alojamiento para baterías de reserva.
La Tecnofire TFPS-5 es una fuente de alimentación adicional direccionable diseñada para sistemas de detección y señalización de incendios en edificios. Con una salida de 28 V CC y 5 A, ofrece tres salidas independientes y protegidas, gestión completa vía protocolo RSC® y conexión directa en lazo, siendo compatible tanto con uso autónomo como integrado en sistema.
Este equipo debe instalarse exclusivamente en interiores, protegido de la intemperie. Es imprescindible utilizar siempre 2 baterías de 12 V — 17 Ah en serie; no combinar baterías de distintos fabricantes, capacidades o períodos de fabricación. Durante el diseño y la instalación, deben observarse y aplicarse las normativas vigentes.
La TFPS-5 es un módulo direccionable de alimentación adicional para sistemas de detección de incendios. Su sección principal consiste en una fuente conmutada flyback modular capaz de proporcionar 5 A a 28 V CC de forma continua. La sección secundaria está compuesta por 2 baterías de 12 V — 17 Ah conectadas en serie que actúan como alimentación de reserva. La tensión de carga de las baterías se compensa automáticamente en función de la temperatura medida por la sonda interna.
La TFPS-5 puede operar en modo autónomo, sin conexión al lazo y sin necesidad de programar dirección, mostrando el estado únicamente mediante los 6 LED del panel frontal. En modo sistema, se conecta al lazo de detección de las centrales Tecnofire TFA1-298, TFA2-596 o TFA4-1192, permitiendo la monitorización y el control remoto de todos los parámetros funcionales a través del protocolo propietario de alta velocidad RSC®.
El equipo proporciona 3 salidas independientes y protegidas, cada una con una corriente máxima de 1,1 A, para la alimentación de dispositivos externos. Dispone de una salida de señalización de avería mediante relé de intercambio. El panel frontal incorpora 6 LED que informan del estado funcional del equipo en tiempo real. Las funciones de prueba y liberación de baterías frente a descarga profunda son automáticas.
La TFPS-5 integra un separador de línea con doble aislador. En caso de cortocircuito en el lazo, el separador actúa desconectando únicamente el tramo afectado y preservando el funcionamiento del resto de dispositivos. La dirección física se configura mediante dos selectores rotativos decimales interiores, con un rango de direcciones válido de 01 a 99.
La carcasa es metálica, de color negro, con grado de protección IP30. Cumple las normas EN 54-4:1997 + A1:2002 + A2:2006 y EN 54-17:2005, con certificado de homologación 0051 CPR – 0432. Los componentes fueron seleccionados conforme a las condiciones ambientales de la clase 3K5 de la norma EN 60721-3-3:1995.
| Tensión de alimentación nominal | 230 V CA |
|---|---|
| Tensión de salida nominal | 28 V CC |
| Corriente máxima de salida | 5 A |
| Número de salidas protegidas | 3 salidas independientes |
| Corriente máxima por salida | 1,1 A |
| Alojamiento de baterías | 2 × 12 V — 17 Ah (en serie) |
| Salida de señalización de avería | Relé de intercambio |
| Rango de direcciones | 01 a 99 |
| Temperatura de funcionamiento | -5 °C / +40 °C |
| Grado de protección | IP30 |
| Carcasa | Metálica, negra |
| Dimensiones (L × H × P) | 320 × 365 × 170 mm |
| Normativas | EN 54-4:1997 + A1:2002 + A2:2006 / EN 54-17:2005 |
| Certificado de homologación | 0051 CPR – 0432 |
| Referencia | TF5TFPS5 |
La TFPS-5 está indicada para su uso en sistemas de detección y señalización de incendios en edificios donde se requiere una fuente de alimentación adicional direccionable. Resulta especialmente adecuada en instalaciones de gran envergadura conectadas a las centrales Tecnofire TFA1-298, TFA2-596 o TFA4-1192, así como en aplicaciones donde se precise alimentación redundante y supervisión remota de la fuente de alimentación desde la central.
