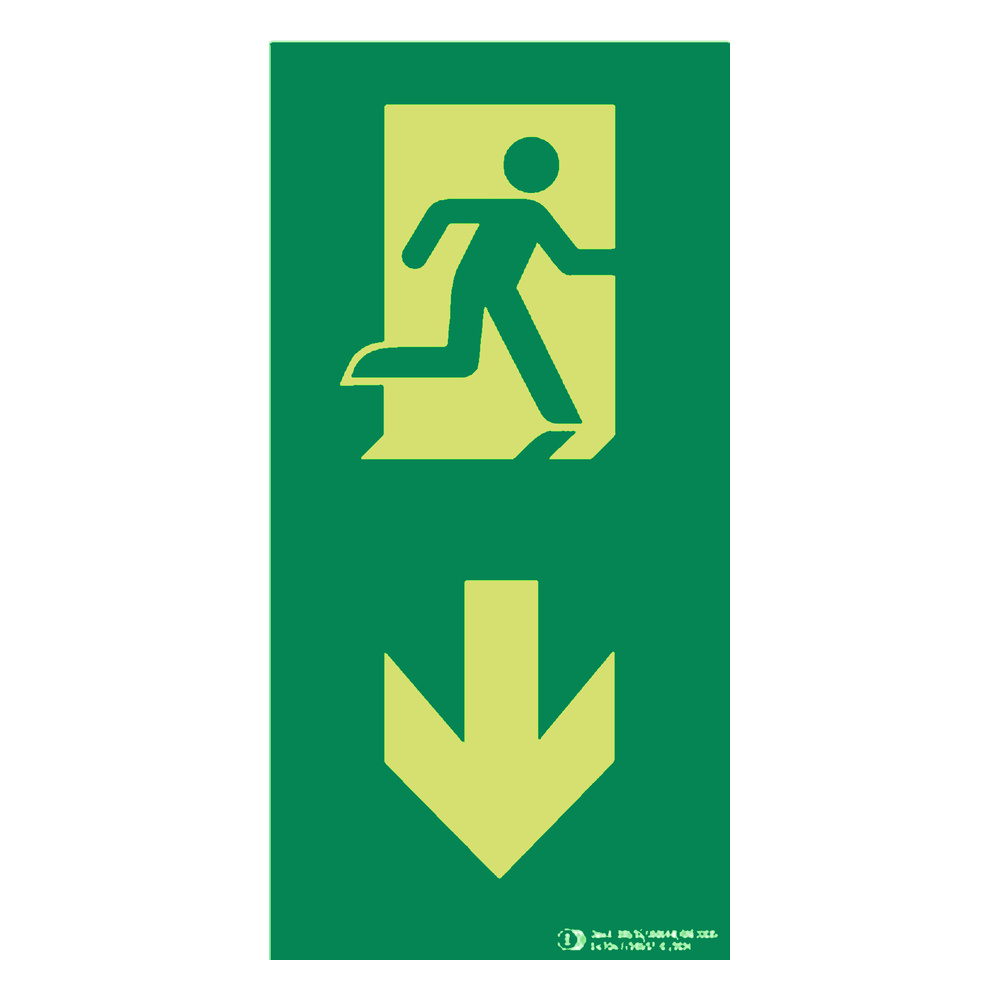

Cartel de evacuacion fotoluminiscente Clase A con flecha hacia abajo y figura vertical, fabricado conforme a UNE-EN ISO 7010, UNE 23034 y RD 485/1997 Anexo III. Indica la direccion de salida directamente hacia abajo, imprescindible en pasillos, escaleras y accesos industriales donde la ruta de evacuacion desciende. Material fotoluminiscente homologado que acumula luz y la emite en oscuridad sin necesidad de alimentacion electrica.
|
CLASE A
280 milicandelas
Mayor luminancia residual
Edificios estratégicos |

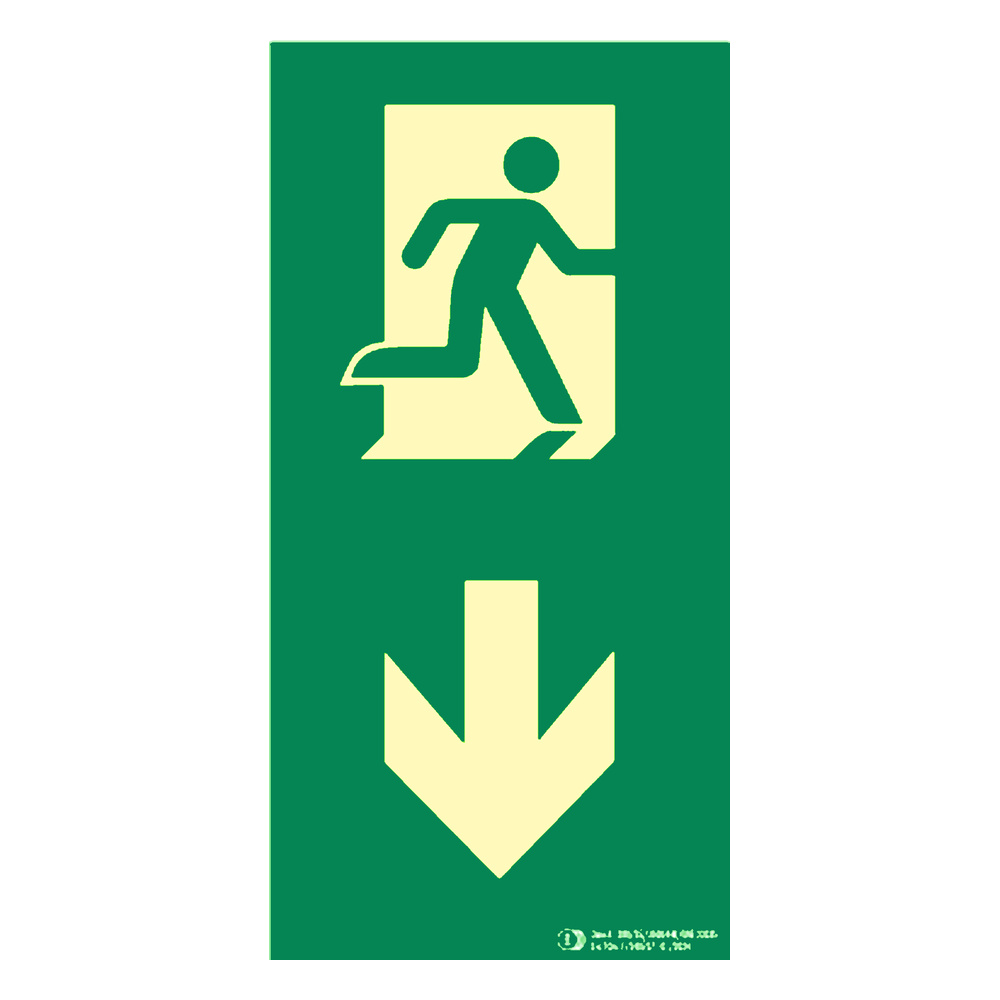

CLASE B
108 milicandelas
Estándar UNE 23035
Uso general |
|
Rectangular · mm × mm
|
La flecha abajo con figura vertical fotoluminiscente es una señal de evacuacion esencial en entornos industriales, comerciales y de uso publico donde la via de escape desciende: escaleras, rampas, sotanos y pasillos con cambio de nivel. Clasificada como Clase A segun UNE 23034, acumula energia luminosa ambiental y la emite durante un minimo de 10 minutos en oscuridad total, garantizando la legibilidad del icono de figura vertical y flecha indicadora incluso tras un corte de suministro electrico. Su diseno responde al pictograma normalizado de la norma UNE-EN ISO 7010:2020, lo que asegura reconocimiento inmediato por cualquier persona independientemente del idioma. El RD 485/1997 Anexo III obliga a señalizar todas las vias de evacuacion con carteles homologados de estas caracteristicas, mientras que el RD 513/2017 extiende ese requisito a las instalaciones de proteccion contra incendios. Instalacion sencilla y visible desde angulos amplios, apta para entornos con iluminacion de emergencia y como complemento a sistemas de señaletica industrial integrada.
La falta de señalización de evacuación obligatoria conforme RD 485/1997 + RD 513/2017 (instalaciones de PCI) constituye infracción grave LISOS art. 12.16 (2.046–40.985 €). En instalaciones de uso público, además incumple el CTE DB-SI sección 3 y bloquea la licencia de actividad municipal.
La señal de flecha abajo con figura vertical indica especificamente que la salida se encuentra en direccion descendente, a diferencia de las flechas laterales o de salida directa. Sigue el pictograma normalizado de la norma UNE-EN ISO 7010:2020 y se complementa con carteles de flecha izquierda, derecha o salida segun el recorrido real de evacuacion. Usar la flecha correcta en cada tramo es obligatorio conforme al RD 485/1997 Anexo III para que el recorrido sea inequivoco.
La Clase A segun UNE 23034 es la categoria mas exigente de fotoluminiscencia para señales de evacuacion en España. Garantiza que el material almacena energia luminosa durante la jornada y la emite con suficiente intensidad para que los iconos y flechas sean legibles en oscuridad total durante al menos 10 minutos tras el corte de luz. Esta clasificacion es la minima exigida por el RD 485/1997 en la mayoria de usos industriales y la recomendada por el CTE DB-SI en edificios de publica concurrencia.
Segun el RD 485/1997 Anexo III, las señales deben ser visibles desde cualquier punto del recorrido de evacuacion. En escaleras, el cartel de flecha hacia abajo se situa en el acceso al tramo descendente, a una altura de entre 2 y 2,5 m del suelo, de forma que sea visible antes de iniciar el descenso. Si el pasillo es largo, se repite cada vez que haya un cambio de direccion o supere la distancia de visibilidad recomendada. El fondo verde y el pictograma homologado ISO 7010 garantizan reconocimiento inmediato incluso con humo incipiente.
No. El material fotoluminiscente Clase A absorbe la luz ambiental (natural o artificial) durante el uso normal del edificio y la libera en forma de emision verdosa cuando se produce oscuridad. No requiere cableado, pilas ni conexion a la red. Esto la convierte en una solucion complementaria a las luminarias de emergencia, ya que sigue siendo visible aunque el sistema electrico falle por completo. La UNE 23034 especifica los requisitos minimos de carga luminosa previa y duracion de emision para la homologacion.
Una señal homologada cumple el pictograma, colores, dimensiones y materiales exigidos por la UNE-EN ISO 7010:2020 y la UNE 23034, y puede acreditar su conformidad ante una inspeccion. Una señal no homologada puede tener colores incorrectos, fotocrominiscencia insuficiente o iconos distintos a los normalizados, lo que invalida su funcion legal. En caso de siniestro o inspeccion de trabajo, usar señales no conformes se considera infraccion grave segun el art. 12.16 de la LISOS y puede implicar responsabilidad civil y penal adicional para el titular de la instalacion.
