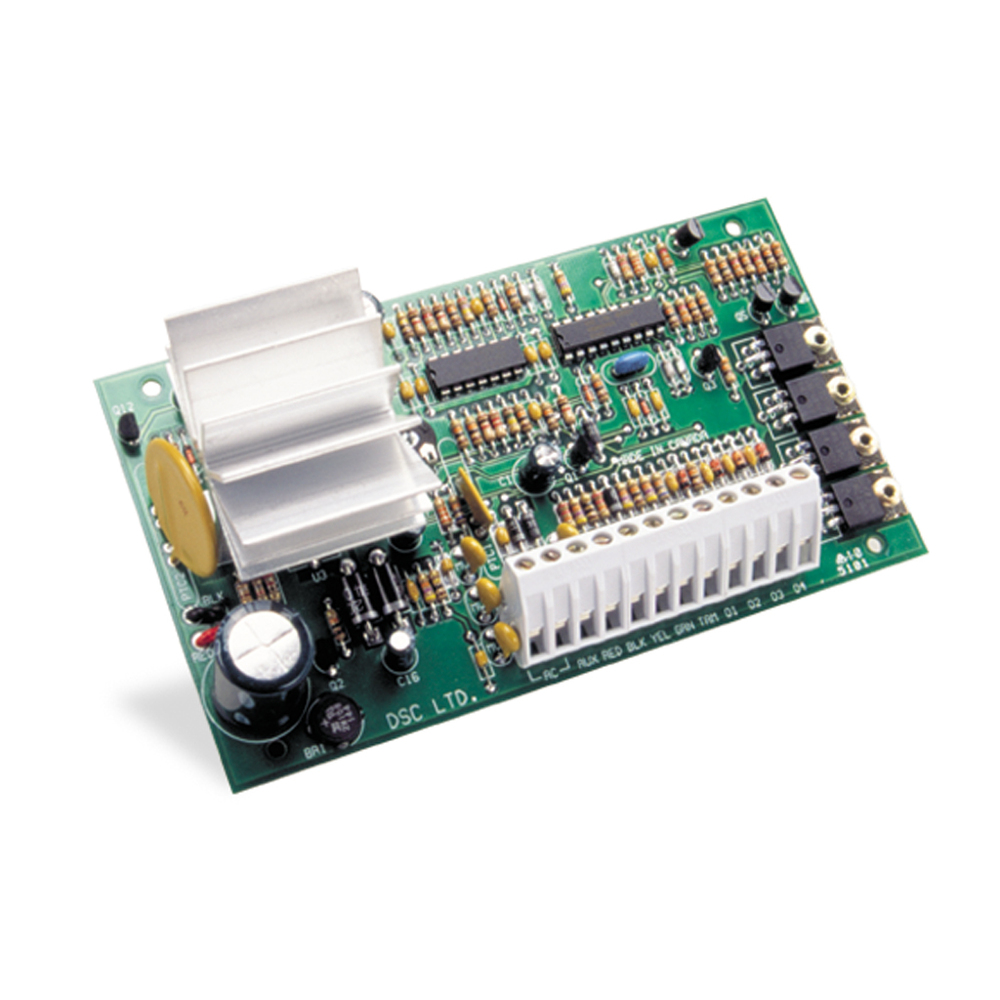

El DSC PC5200 es un módulo fuente de alimentación supervisada que aporta hasta 1 A a 12 V CC al sistema PowerSeries. Compatible con el panel PC5020 y con los paneles PC1404, PC1616, PC1832 y PC1864. Supervisado para fallo de CA, batería baja y fallo AUX. Se pueden conectar hasta cuatro unidades PC5200 en un mismo sistema. Grado 2.
El PC5200 es un módulo de expansión de alimentación diseñado para incrementar la corriente disponible en instalaciones basadas en los paneles PowerSeries de DSC. Supervisado y certificado Grado 2, garantiza la monitorización continua del estado de la red eléctrica, la batería y la salida auxiliar.
📄 Descargar ficha técnica (PDF)
Proporciona hasta 1 A de corriente auxiliar a 12 V CC, ampliando la capacidad de alimentación del sistema sin sustituir el panel principal.
Monitoriza de forma continua el fallo de corriente alterna, la batería baja y el fallo en la salida auxiliar, notificando al panel ante cualquier incidencia.
El panel PC5020 (v3.1 o superior) soporta hasta cuatro módulos PC5200 simultáneos, escalando la alimentación según las necesidades de la instalación.
Se integra mediante el bus Keybus de 4 hilos (RED, BLK, YEL, GRN), compartiendo el mismo cableado que el resto de módulos PowerSeries.
Compatible con los paneles PC5020, PC1404, PC1616, PC1832 y PC1864, adaptándose a instalaciones residenciales y comerciales de distintas dimensiones.
Los dispositivos alimentados desde el PC5200 deben operar en el rango 11,5–12,5 V CC y estar homologados para la aplicación prevista.
El PC5200 dispone de dos jumpers (J1 y J2) para asignar cada módulo a uno de los cuatro slots disponibles en el sistema, evitando conflictos de direccionamiento en instalaciones con múltiples unidades.
El módulo cubre tanto instalaciones residenciales de intrusión e incendio como entornos comerciales, con requisitos de batería y transformador adaptados a cada escenario según las especificaciones del fabricante.
DSC garantiza el producto frente a defectos de materiales y mano de obra durante 12 meses desde la fecha de compra, con opción de reparación o sustitución en fábrica.
| Parámetro | Valor |
|---|---|
| Tensión de salida | 12 V CC |
| Corriente auxiliar máx. (intrusión) | 1 A |
| Corriente auxiliar máx. (incendio) | 550 mA |
| Consumo propio | 20 mA |
| Módulos por sistema | Hasta 4 (PC5020 v3.1 o superior) |
| Conexión al panel | Keybus 4 hilos |
| Grado de seguridad | Grado 2 |
| Garantía | 12 meses |
Ideal para ampliar la capacidad de alimentación en sistemas de alarma PowerSeries cuando el número de detectores, sirenas o módulos supera la corriente disponible en el panel principal. Apto para instalaciones residenciales y comerciales de intrusión e incendio.
