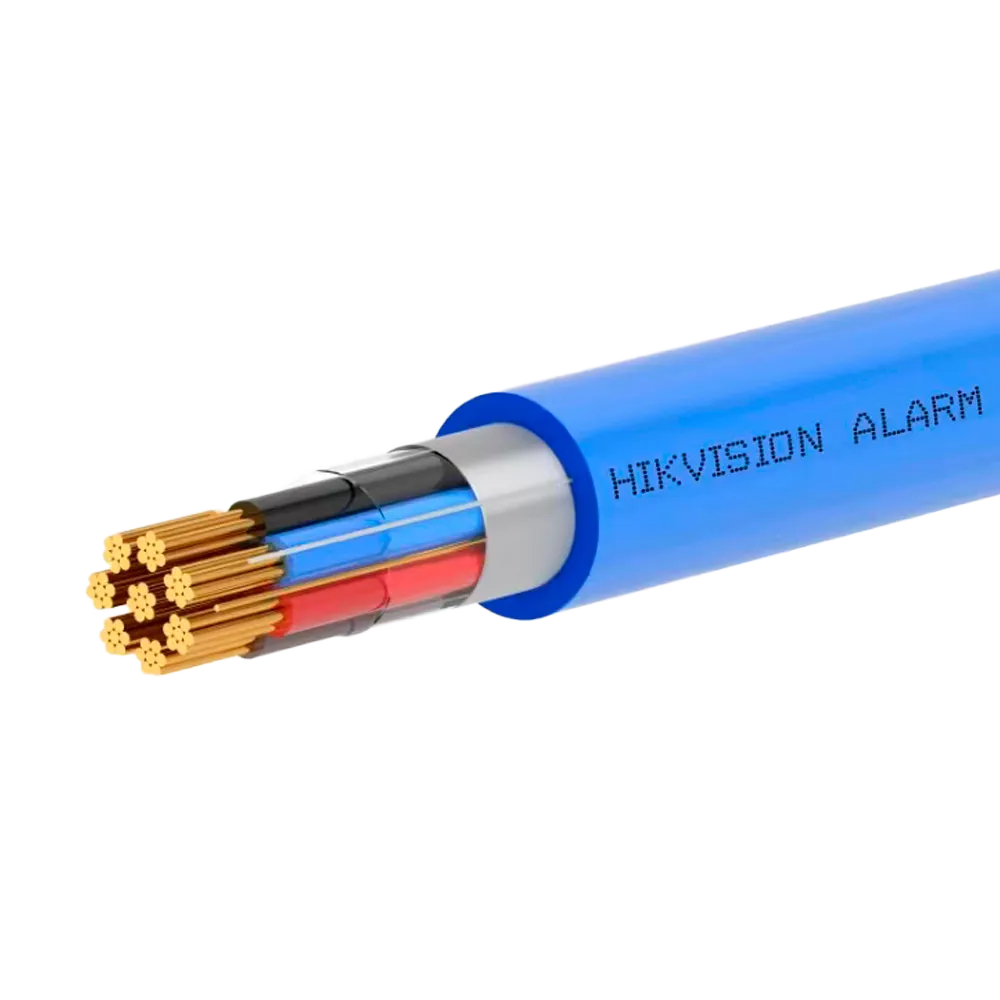

Cable de alarma apantallado Hikvision DS-1AC2C4APL1 con 6 conductores (2×0,75 mm² + 4×0,22 mm²), cubierta LSZH, cumplimiento CPR Eca y 100 m de longitud. Idóneo para detectores de humo, alarmas y sistemas de seguridad en edificios.
El Hikvision DS-1AC2C4APL1 es un cable de alarma apantallado de 6 conductores con cubierta LSZH (Low Smoke Zero Halogen), certificado CPR Eca y diseñado para instalaciones de seguridad electrónica en edificios de uso público y privado. Su combinación de conductores 2 × 0,75 mm² + 4 × 0,22 mm² en cobre desnudo de alta pureza (99,95 %) garantiza una transmisión fiable en entornos exigentes.
Este cable está concebido para instalaciones fijas en interior. Respete siempre los radios de curvatura mínimos y las condiciones de temperatura indicadas. Consulte la normativa local vigente antes de realizar la instalación.
El DS-1AC2C4APL1 emplea conductores de cobre desnudo al 99,95 %, con aislamiento y cubierta exterior en material LSZH, lo que limita la emisión de humos opacos y gases halogenados en caso de incendio. La cubierta blanca presenta un diámetro exterior de 5,10 ± 0,30 mm y un grosor medio de 0,50 mm, proporcionando una sólida resistencia mecánica frente a los esfuerzos habituales durante la instalación.
El cable incorpora un apantallamiento de lámina de aluminio con cinta Mylar que protege la señal frente a interferencias electromagnéticas. Un hilo de drenaje de cobre formado por 7 × (0,15 ± 0,01) mm facilita la conexión a tierra del blindaje, asegurando la continuidad del apantallamiento a lo largo de toda la instalación.
Los 4 conductores de 0,22 mm² están formados por 7 hilos de (0,185 ± 0,01) mm cada uno, con una resistencia de corriente continua de ≤ 9,5 Ω/100 m. Los 2 conductores de 0,75 mm² se componen de 24 hilos de (0,185 ± 0,01) mm y presentan una resistencia de ≤ 2,9 Ω/100 m. La resistencia de aislamiento es de ≥ 10 MΩ·km y la tensión de servicio máxima es de 60 V.
Certificado según CPR Eca (Reglamento de Productos de Construcción) y RoHS 2.0, el cable opera de forma continua en un rango de temperatura de -20 a 70 ℃, tanto en servicio como en almacenamiento. El material LSZH ofrece una resistencia a la tracción de ≥ 10 MPa y un alargamiento de rotura de ≥ 150 %, garantizando integridad mecánica a lo largo de toda su vida útil.
Indicado para el cableado de detectores de humo, alarmas antirrobo y detectores de movimiento en edificios de gran altura, hospitales, hoteles, residencias y locales de ocio. Su robustez mecánica y su comportamiento ante el fuego lo hacen especialmente adecuado en entornos donde la seguridad de las personas es prioritaria.
| Modelo | DS-1AC2C4APL1 |
|---|---|
| Tipo de producto | Cable de alarma apantallado de 6 conductores |
| Longitud | 100 m |
| Conductores | 2 × 0,75 mm² + 4 × 0,22 mm² |
| Material conductor | Cobre desnudo (99,95 %) |
| Conductor 1 (0,22 mm²) | 7 × (0,185 ± 0,01) mm |
| Diámetro aislamiento conductor 1 | 1,15 ± 0,10 mm |
| Colores conductor 1 | Verde / Amarillo / Blanco / Azul |
| Conductor 2 (0,75 mm²) | 24 × (0,185 ± 0,01) mm |
| Diámetro aislamiento conductor 2 | 1,60 ± 0,10 mm |
| Colores conductor 2 | Negro / Rojo |
| Apantallamiento | Lámina de aluminio + cinta Mylar |
| Hilo de drenaje | Cobre, 7 × (0,15 ± 0,01) mm |
| Material cubierta | LSZH |
| Diámetro exterior | 5,10 ± 0,30 mm |
| Grosor medio cubierta | 0,50 mm |
| Color cubierta | Blanco |
| Resistencia DC conductor 0,22 mm² | ≤ 9,5 Ω/100 m |
| Resistencia DC conductor 0,75 mm² | ≤ 2,9 Ω/100 m |
| Resistencia de aislamiento | ≥ 10 MΩ·km |
| Tensión de servicio | 60 V |
| Resistencia a la tracción LSZH | ≥ 10 MPa |
| Alargamiento de rotura LSZH | ≥ 150 % |
| Temperatura de operación | -20 ~ 70 ℃ |
| Temperatura de almacenamiento | -20 ~ 70 ℃ |
| Clasificación CPR | Eca |
| Cumplimiento RoHS | RoHS 2.0 |
| Presentación | 1 rollo/unidad, 4 unidades/caja |
| Dimensiones rollo | 210 × 210 × 160 mm |
| Dimensiones caja | 445 × 445 × 178 mm |
| Peso por rollo | 4,9 ± 0,7 kg |
| Peso por caja | 20,6 ± 2,0 kg |
El DS-1AC2C4APL1 es la solución idónea para instalaciones de seguridad en edificios de oficinas de gran altura, hospitales, hoteles, residencias y locales de entretenimiento. Su uso está recomendado para el cableado de detectores de humo, sistemas de alarma antirrobo y detectores de movimiento donde se requiera un cable robusto, con baja emisión de humos y certificación CPR Eca.
