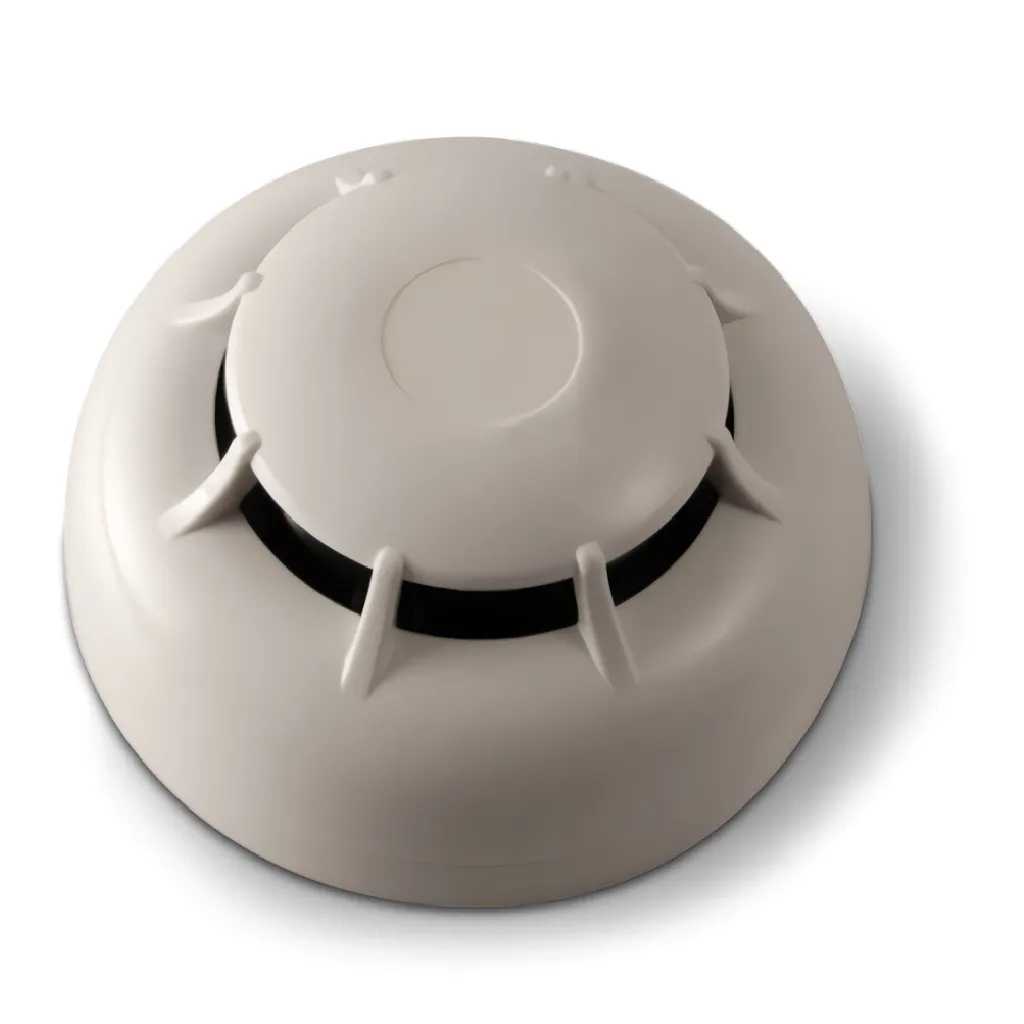

El INIM ED100 es un detector de humo óptico analógico con aislador de cortocircuito integrado, perteneciente a la serie ENEA. Utiliza el principio de detección Tyndall con 4 niveles de sensibilidad configurables (0,08 – 0,10 – 0,12 – 0,15 dB/m). Incorpora autodireccionamiento por número de serie de fábrica y tecnología LoopMap para mapeo automático del bucle. Certificado EN 54-7 y EN 54-17. Base no incluida.
El INIM ED100 es un detector de humo óptico analógico de la serie ENEA de INIM Electronics. Incorpora aislador de cortocircuito integrado, autodireccionamiento por número de serie de fábrica y tecnología LoopMap para la reconstrucción gráfica automática del bucle. Certificado según EN 54-7 y EN 54-17.
La base de montaje no se incluye con el detector. Consulte las referencias EB0010, EB0030 o ESB10xx según la instalación prevista.
El ED100 emplea el principio óptico con efecto Tyndall para la detección de partículas de humo. Ofrece cuatro niveles de sensibilidad configurables (0,08 – 0,10 – 0,12 – 0,15 dB/m) que pueden adaptarse a las condiciones del entorno, con posibilidad de seleccionar valores distintos entre los modos de día y de noche mediante la tecnología Versa++.
Cada dispositivo ED100 dispone de un número de serie único asignado en fábrica, eliminando la necesidad de programadores de dirección externos. Una vez cableado el bucle, la tecnología LoopMap reconstruye automáticamente el mapa de instalación —incluyendo uniones en «T» y el orden real de conexión— generando un mapa interactivo que facilita el mantenimiento y la localización de averías.
El aislador de cortocircuito está incorporado en cada unidad ED100, de acuerdo con la norma EN 54-17. Esto permite que un cortocircuito en el bucle quede localizado sin afectar al resto de dispositivos conectados, sin necesidad de módulos aisladores adicionales.
El detector cuenta con LED de tres colores: rojo para alarma, verde para parpadeo y localización manual desde la central, y amarillo para avería (contaminación de la cámara o actuación del aislador). Incorpora diagnóstico completo del sensor, compensación por suciedad, contador de alarma no restablecible y memoria de las medidas de humo de los últimos 5 minutos previos a la última alarma detectada.
| Principio de detección | Óptico con efecto Tyndall |
|---|---|
| Sensibilidad | 0,08 – 0,10 – 0,12 – 0,15 dB/m |
| Tensión de alimentación | 19 – 30 Vcc |
| Consumo en reposo | 200 µA |
| Consumo en alarma | Máx. 10 mA @ 27,6 V |
| Consumo salida «R» | Máx. 14 mA |
| Muestreo | Cada 4 segundos |
| Grado de protección | IP43 |
| Diámetro | 110 mm |
| Altura con base EB0010 | 46 mm |
| Altura con base EB0030 | 80 mm |
| Altura con base ESB10xx | 77 mm |
| Peso (sin base) | 91 g |
| Peso (base incluida) | 160 g |
| Temperatura de funcionamiento | -10 °C a +55 °C |
| Humedad relativa | ≤ 95 % sin condensación |
| Certificaciones | EN 54-7, EN 54-17 (0051-CPR-1878) |
El INIM ED100 está indicado para instalaciones de detección de incendio analógica en edificios de oficinas, instalaciones industriales, centros comerciales y cualquier entorno donde se requiera detección temprana de humo con direccionamiento automático, mapeo de bucle y aislamiento de cortocircuito integrado.
